Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5
Męski prosty – męski 90° prawy
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

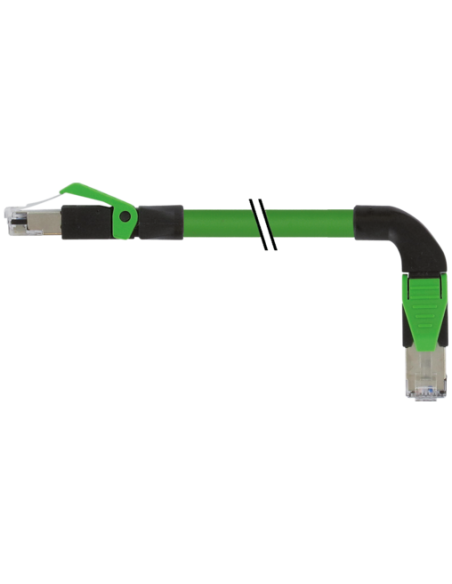

Kabel Ethernet RJ45 męski 0° / RJ45 męski 90° ekranowany – przeznaczenie, funkcje i zastosowania
Kabel Ethernet RJ45 męski 0° / RJ45 męski 90° prawy ekranowany (kod produktu: 7000-74387-7960150) to wysokiej jakości przewód dedykowany do zastosowań profesjonalnych, gdzie wymagane jest nie tylko niezawodne połączenie sieciowe, ale także zaawansowana ochrona przed zakłóceniami elektromagnetycznymi. Dzięki ekranowaniu i użyciu materiałów odpornych na działanie czynników zewnętrznych kabel ten doskonale sprawdzi się w środowiskach przemysłowych oraz w automatyce.
Budowa i wytrzymałość – idealny do instalacji przemysłowych i automatyki
Konstrukcja kabla opiera się na złączach RJ45 z jednej strony prostym (0°), a z drugiej pod kątem 90° (prawe wyprowadzenie). Takie rozwiązanie ułatwia montaż w ograniczonych przestrzeniach, szafach sterowniczych oraz w urządzeniach, gdzie przestrzeń przyłączeniowa jest ograniczona. Ekranowanie zapewnia ochronę sygnału przed zakłóceniami, co jest szczególnie ważne w warunkach pracy urządzeń automatyki oraz w przemyśle.
- Złącza RJ45 – męskie, typ prosty oraz pod kątem 90° (prawe)
- Długość przewodu: 1,5 metra
- Kategoria kabla: CAT5, klasa D
- Ekranowanie: oplot miedziany ocynowany 85%
- Materiał powłoki zewnętrznej: PUR o wysokiej odporności chemicznej oraz na oleje
- Stopień ochrony: IP20 (połączenie włożone)
Kabel ekranowany RJ45 Cat5 – gwarancja niezawodności transmisji danych
Przewód sieciowy RJ45 w tej konfiguracji zapewnia wydajną i bezpieczną komunikację Ethernet z prędkością transmisji do 100 Mbit/s (pełny duplex). Zastosowanie skrętki czterożyłowej (22 AWG) oraz odpowiednie ekranowanie redukują ryzyko interferencji i przesłuchów, gwarantując stabilność sygnału nawet podczas pracy w pobliżu innych urządzeń elektromagnetycznych.
- Pasuje do rozwiązań przemysłowych i automatyki
- Kompatybilny z systemami Ethernet, IoT, sterownikami PLC
- Wysoka odporność mechaniczna i chemiczna
- Odporność na oleje, zasady oraz niektóre agresywne chemikalia
- Zakres temperatur pracy: od -25°C do 85°C
- Brak składników szkodliwych: bezołowiowy, bezhalogenowy, wolny od FCKW i silikonów
Zastosowania kabla RJ45 ekranowanego (przemysł, automatyka, sieci komputerowe)
Kabel RJ45 Cat5 ekranowany z wtykami prostym i kątowym umożliwia integrację urządzeń sieciowych w wymagających środowiskach przemysłowych, w szafach sterowniczych oraz w miejscach, gdzie dostęp do gniazd Ethernet jest utrudniony. Znajduje zastosowanie w:
- Automatyce przemysłowej (połączenia sterowników PLC, czujników, paneli operatorskich)
- Szczytowo obciążonych instalacjach sieciowych
- Rozwiązywaniu problemów związanych z brakiem miejsca na klasyczne podłączenie RJ45
- Komunikacji maszyn przemysłowych oraz robotów
- Systemach monitoringu i bezpieczeństwa
Bezpieczeństwo, czystość materiału i normy
Kabel spełnia wymagania UN/ECE R118 oraz normy IEC i EN, dotyczące niepalności i odporności na czynniki chemiczne. Izolacja przewodów wykonana jest z polietylenu (PE), a materiał płaszcza oraz blokady to wysokogatunkowe tworzywa sztuczne PUR i PA, które zachowują swoje właściwości nawet w trudnych warunkach eksploatacyjnych. Produkt posiada certyfikację cURus.
Kabel Ethernet RJ45 ekranowany – zalety i możliwości wykorzystania
Dzięki wytrzymałej konstrukcji, odporności na drgania oraz możliwości pracy w szerokim zakresie temperatur kabel Ethernet RJ45 Cat5 ekranowany jest rekomendowany wszędzie tam, gdzie niezawodność połączenia i czystość przesyłu stanowią priorytet. Długi okres eksploatacji oraz elastyczność instalacyjna (proste i kątowe wyprowadzenie) zapewniają wygodę montażu w różnorodnych aplikacjach przemysłowych oraz sieciach komputerowych.
