Ethernet CAT5
Męski prosty – męski 90° lewy
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | żółty, niebieski, pomarańcz, biały |
General data | Cable
| Identyfikacja przewodu | 800 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler gwiaździsty twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | żółty, niebieski, pomarańcz, biały |
Mechanical data | Cable
| Cable weigth | 73,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,53 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 1 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

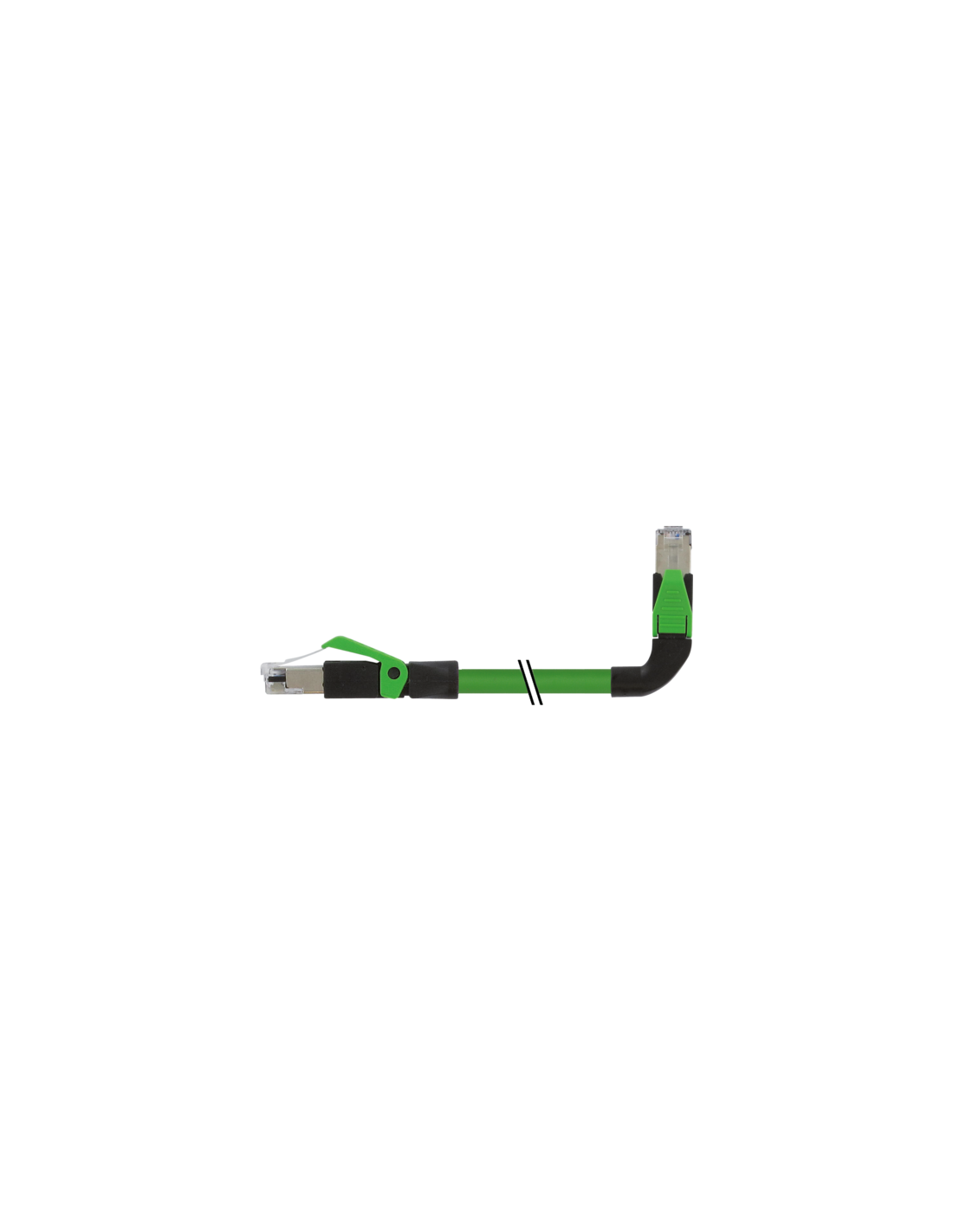

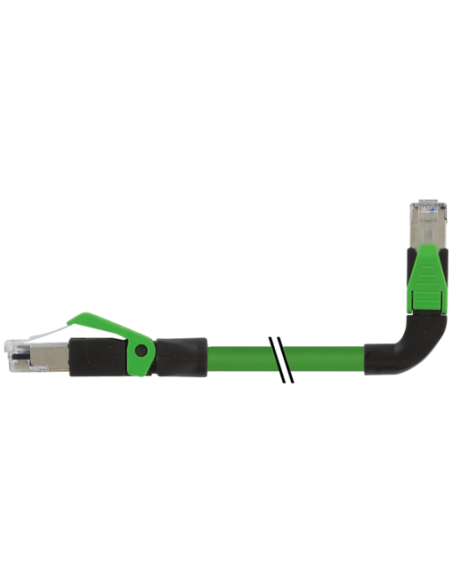

Przemysłowy kabel Ethernet RJ45 męski 0° / RJ45 męski 90° lewy, ekranowany – 10 m, CAT5
RJ45 ekranowany kabel Ethernet o długości 10 m to specjalistyczne rozwiązanie dedykowane zastosowaniom przemysłowym oraz automatyce przemysłowej, gdzie wymagana jest niezawodna i szybka transmisja danych. Produkt wyposażony jest w dwa złącza typu RJ45 męski: jedno ustawione prosto (0°), drugie natomiast pod kątem 90°, z orientacją lewą, co umożliwia wygodny montaż nawet w trudno dostępnych miejscach lub przy ograniczonej przestrzeni za urządzeniami.
Kluczowe cechy kabla Ethernet RJ45 ekranowanego
- Kategoria transmisji CAT5 – zapewnia transfer danych do 100 Mbit/s oraz bezproblemową pracę w sieciach automatyki przemysłowej, systemach sterowania czy instalacjach monitorujących.
- Złącza RJ45: męski 0° oraz męski 90° lewy – umożliwiają uniwersalne zastosowanie, szczególnie w miejscach, gdzie typowe przewody prostolinijne są trudne do podłączenia.
- Wysoka odporność mechaniczna i chemiczna – obudowy wykonane z materiałów wysokiej jakości (m.in. PUR i PA), odpornych na oleje, chemikalia oraz warunki przemysłowe.
- Ekranowanie kabla – skrętka ekranowana (oplot miedziany ocynowany, pokrycie 85% + foliowanie) gwarantuje ochronę przed zakłóceniami elektromagnetycznymi, co ma znaczenie przy instalacjach w strefach o dużym natężeniu zakłóceń.
- Wysoka elastyczność i długa żywotność – przewód przystosowany do pracy zarówno w instalacjach stałych, jak i ruchomych, z wysoką odpornością na zginanie (nawet do 2 milionów cykli w systemie C-track).
- Stopień ochrony IP20 (przy włożonych złączach) – sprawdza się w aplikacjach wewnętrznych, rozdzielniach oraz rozbudowanych szafach sterowniczych.
- Bezhalogenowa i bezołowiowa izolacja – wysoka odporność na ogień oraz brak szkodliwych składników w izolacji.
Typowe zastosowania przewodu RJ45 0°/90° CAT5 ekranowanego
Kabel Ethernet RJ45 męski 0° / 90° jest przeznaczony do:
- połączeń pomiędzy urządzeniami automatyki przemysłowej, sterownikami PLC, panelami operatorskimi HMI, rozdzielniami oraz maszynami;
- systemów kontroli oraz monitoringu CCTV w środowiskach przemysłowych;
- instalacji, gdzie wymagana jest wysoka odporność na zakłócenia oraz niezawodność transmisji (sieci przemysłowe, maszyny CNC, produkcja zautomatyzowana);
- miejsc o ograniczonej przestrzeni montażowej, gdzie klasyczne przewody kolidowałyby z innymi urządzeniami lub infrastrukturą.
Zalety stosowania przewodu Ethernet RJ45 z wtykiem kątowym
Zastosowanie kabla Ethernet z wtykiem kątowym 90° minimalizuje ryzyko uszkodzeń przewodu przy zbyt ostrym zgięciu oraz umożliwia lepsze zarządzanie przewodami w ciasnych przestrzeniach. Ekranowanie poprawia jakość i stabilność transmisji, nawet w sąsiedztwie urządzeń generujących zakłócenia elektromagnetyczne. Przewód cechuje się także łatwością montażu i wysoką trwałością w wymagających warunkach pracy.
Dane szczegółowe przewodu Ethernet CAT5 do zastosowań przemysłowych
- wysokość wtyczki prostej: 49,5 mm, szerokość: 13,5 mm;

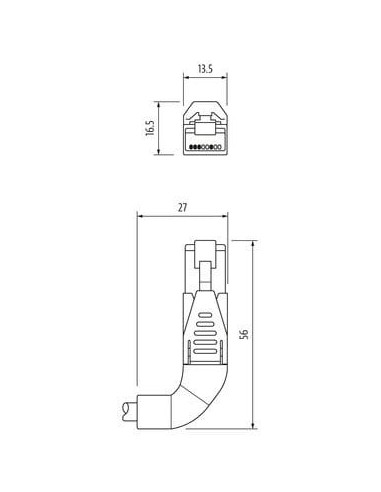

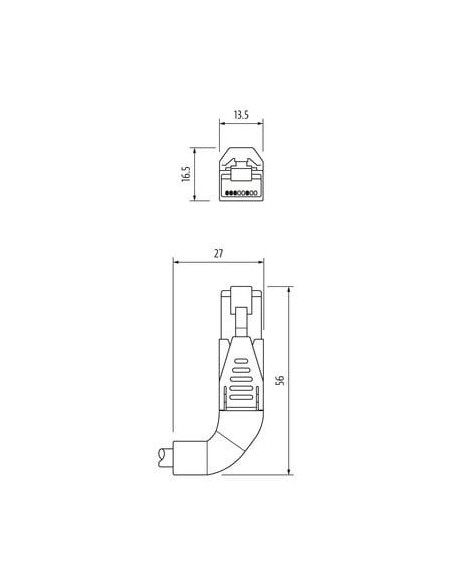

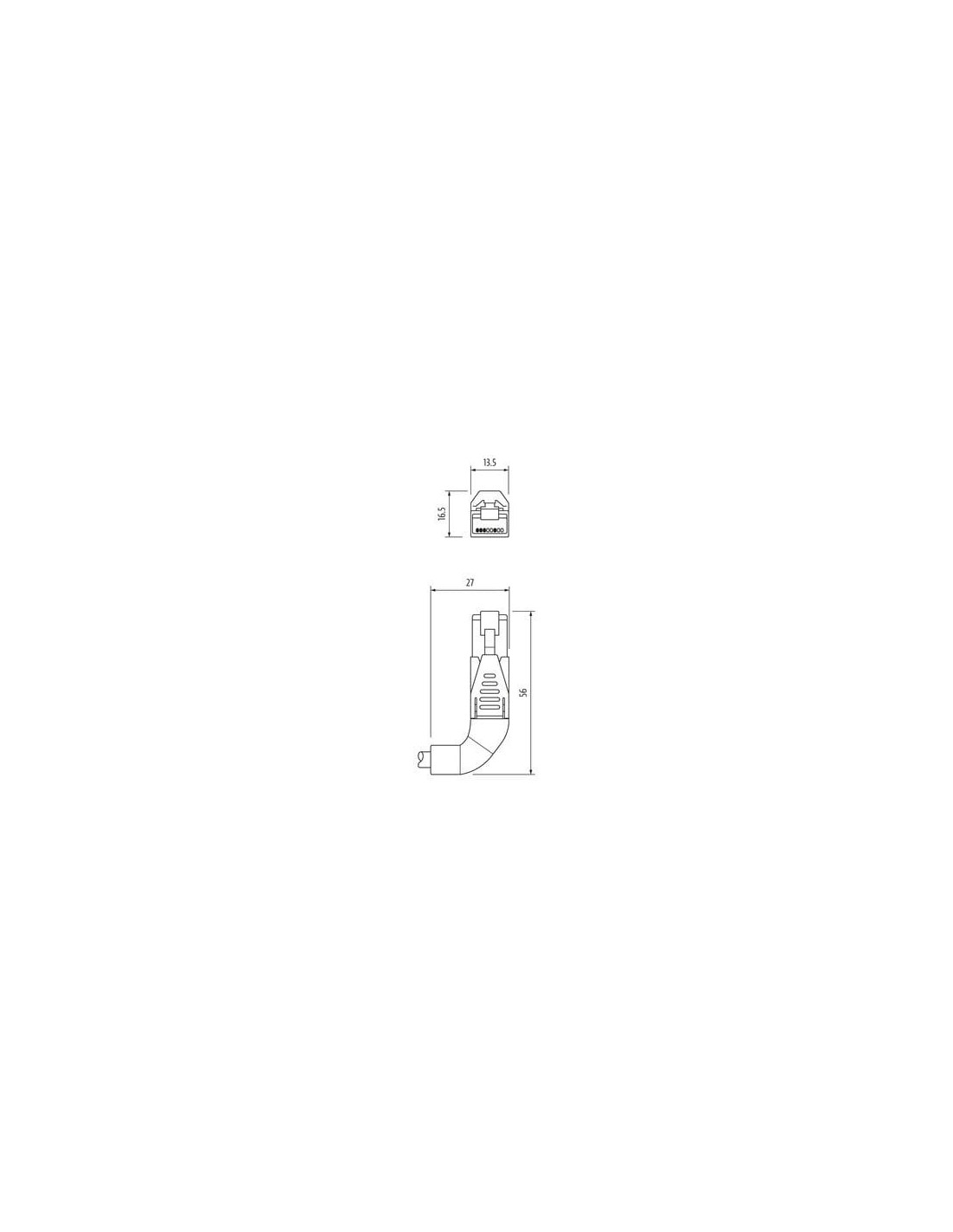

- wysokość wtyczki kątowej: 56 mm, szerokość: 13,5 mm, głębokość: 27 mm;
- łatwa instalacja dzięki zatrzaskowej blokadzie złącza;
- odporność na temperatury w zakresie -25 °C do +85 °C.
Przemysłowy przewód Ethernet RJ45 0°/90° lewy, 10 m to sprawdzone rozwiązanie do zastosowań, w których liczy się niezawodność transmisji danych, zwarta konstrukcja oraz bezpieczeństwo pracy w wymagających warunkach przemysłowych.
