Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5
Męski prosty – męski prosty

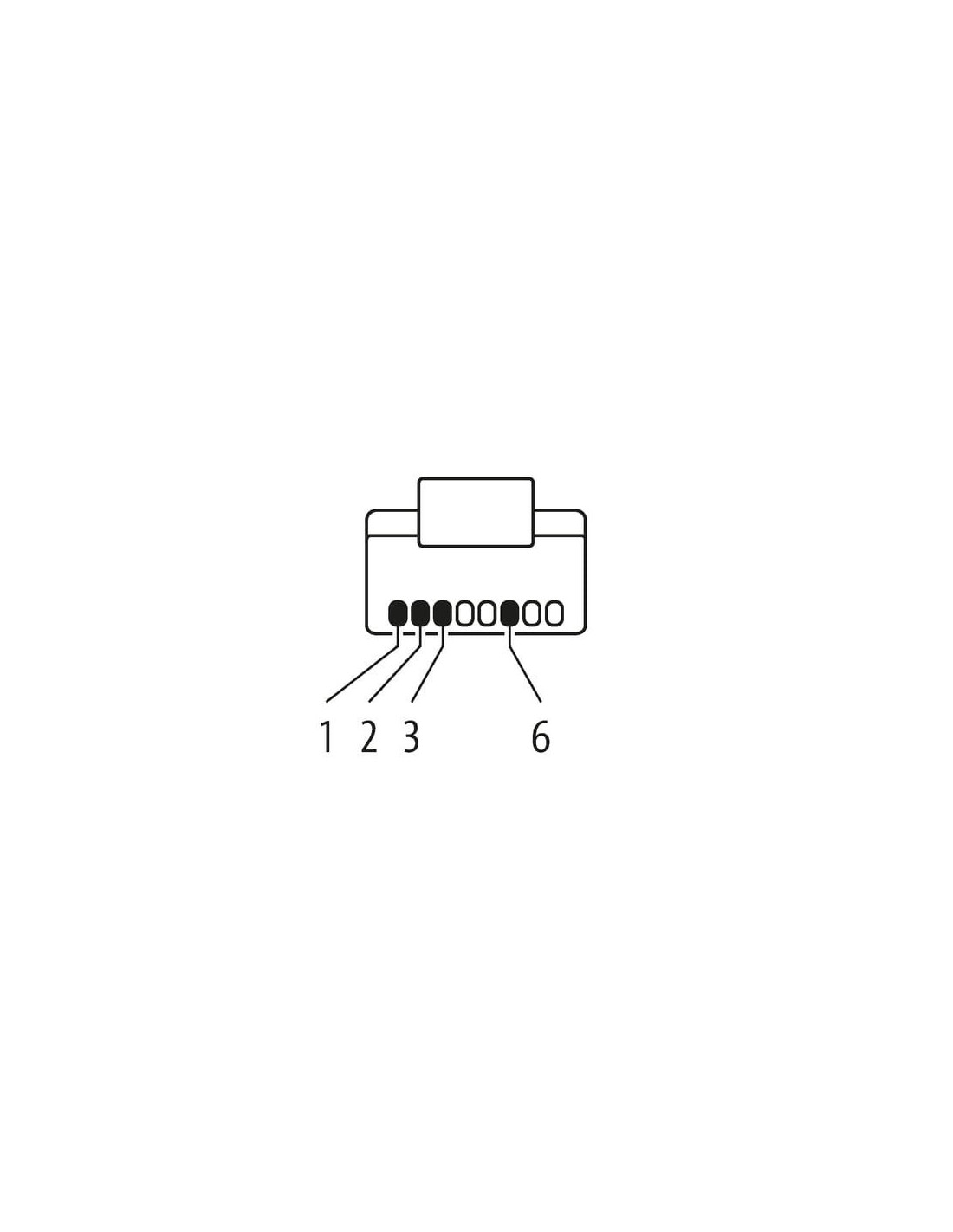

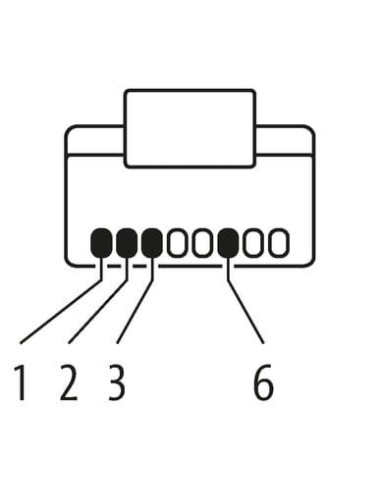

RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
| Duplex | Full duplex |
| Dioda LED wskaźnika stanu | nie |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Materiał obudowa | PUR |
| Blokada materiału | PA |
| Sposób zamykania | Blokada zatrzaskowa |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

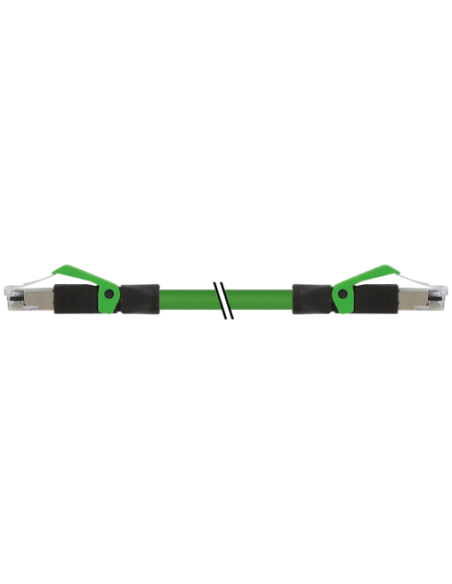

Konektor RJ45 prosty – RJ45 prosty to specjalistyczny kabel Ethernet przeznaczony do zastosowań przemysłowych, o długości 2 metrów. Produkt spełnia wymagania normy UN/ECE R118 oraz standardów transmisji Ethernet CAT5e, gwarantując wysoką niezawodność oraz odporność na czynniki zewnętrzne.
Wysokiej jakości ekranowane złącza RJ45 oraz solidna konstrukcja kabli sprawiają, że przewód doskonale nadaje się do zastosowań w automatyce, szafach sterowniczych, maszynach przemysłowych, a także w miejscach wymagających podwyższonej wytrzymałości na zginanie i przeciążenia mechaniczne.
Obudowa wykonana z tworzywa PUR zapewnia bardzo dobrą odporność na działanie olejów, smarów i chemikaliów. Materiał blokady to wytrzymały poliamid (PA). Kabel zawiera dodatkowe ekranowanie oraz oplot miedziany (pokryty cyną), zapewniający tłumienie zakłóceń elektromagnetycznych na poziomie 85% pokrycia.
Kabel ten znajduje szerokie zastosowanie w środowisku przemysłowym, gdzie kluczowa jest zarówno niezawodność transmisji danych, jak i trwałość komponentów. Typowe zastosowania obejmują:
Kabel posiada 4 żyły miedziane (22 AWG), każda z osobnym oznaczeniem kolorystycznym (biały, żółty, niebieski, pomarańczowy). Całość jest wysoce elastyczna, co umożliwia pracę w ruchu (do 1 miliona cykli skręcania) oraz wytrzymuje promień zgięcia już od 5-krotności średnicy zewnętrznej przewodu.
Blokada zatrzaskowa na złączach ułatwia szybki i pewny montaż, nawet w trudno dostępnych miejscach.
Kabel wyposażony jest w standardowe, przemysłowe złącza RJ45 typu prostego. Schematy połączeń oraz konfiguracja kolorów przewodów umożliwiają poprawne i intuicyjne podłączenie w instalacjach automatyki, transmisji sygnałów oraz urządzeniach sieciowych. Zgodność z normami ISO/IEC 11801:2002 oraz EN 50173-1 zapewnia pewność działania w instalacjach profesjonalnych.
Zastosowanie tego kabla RJ45 CAT5e pozwala na nieprzerwaną, bezpieczną i szybką transmisję danych w każdych warunkach przemysłowych.
