AS-Interface
Męski prosty – żeński proste

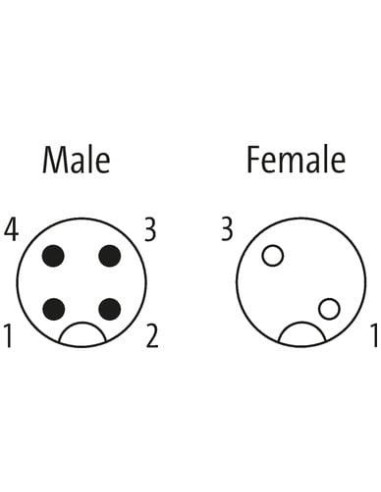

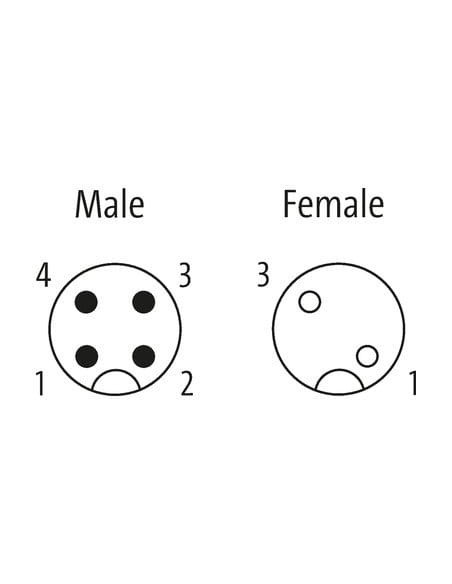

M12 – M12, 2-piny
dla MASI68
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP67, IP68 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

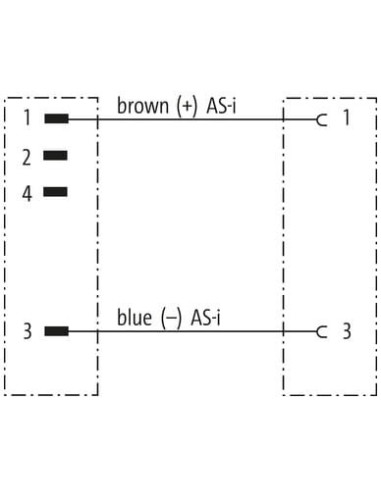

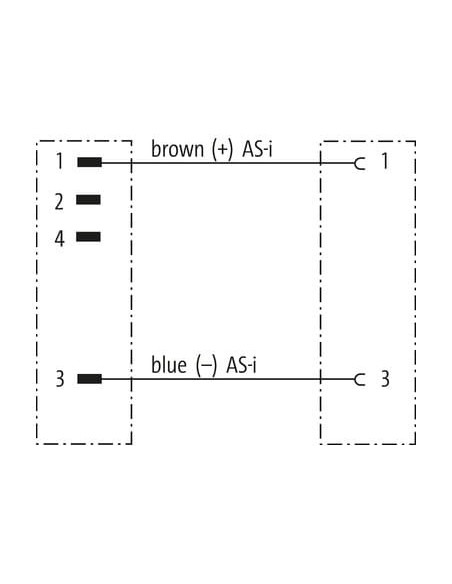

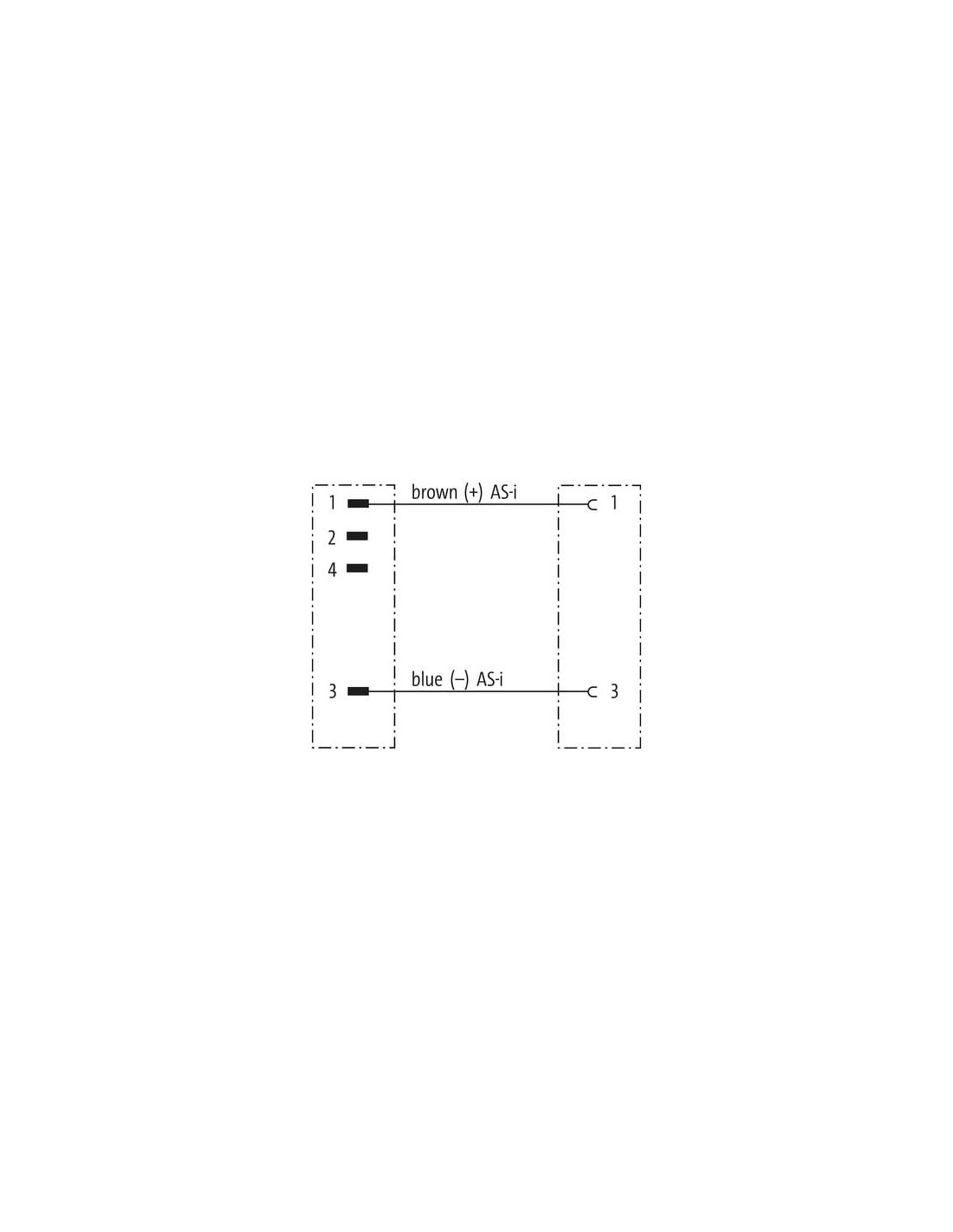

| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 588 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z 2 Filler twisted |
| Bandowanie | Fiber tape |
| Filler | tak |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 80,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 2,95 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 30 |
| Diameter of single wires | 0,25 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 18 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 300 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 300 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 60 °C Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

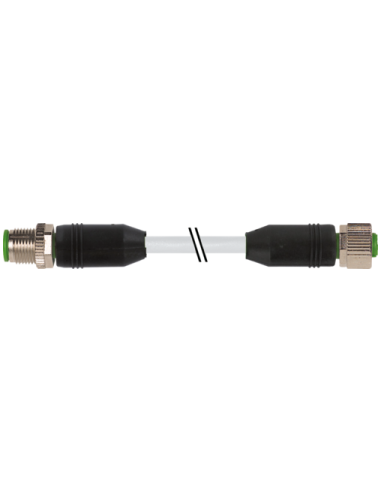

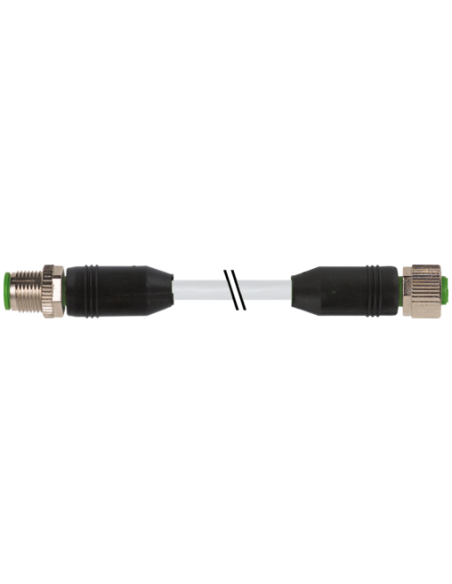

Konektor MASI M12 męski – M12 żeński, przewód 1 m | Kod: 7060-40005-5880100
Konektor MASI M12 męski – M12 żeński to wysokiej jakości przewód połączeniowy przeznaczony do zastosowań w systemach automatyki przemysłowej, szczególnie w sieciach AS-Interface (AS-i). Złącza typu M12, wyposażone w 2 piny, umożliwiają szybkie i pewne podłączenie w instalacjach wymagających niezawodności oraz wysokiej odporności na czynniki zewnętrzne.
Zastosowanie konektora MASI M12 w automatyce i przemyśle
Złącze MASI M12 znajduje zastosowanie w następujących obszarach:
- Automatyka maszyn i linii produkcyjnych
- Punkty podłączenia urządzeń AS-i
- Systemy transportowe i sortujące
- Podłączenie modułów czujników i siłowników
- Rozwiązania wymagające dużej odporności na oleje i substancje chemiczne
Konektor sprawdzi się w każdych warunkach, gdzie wymagana jest szczelność oraz odporność na uszkodzenia mechaniczne i czynniki atmosferyczne, dzięki klasom szczelności IP67 oraz IP68.
Cechy konstrukcyjne i materiałowe konektora M12
- Solidna obudowa z tworzywa sztucznego odpornego na działanie substancji chemicznych i olejów
- Złącza z powłoką niklowaną i blokadą wykonaną z odlewu cynkowego
- Ochrona przed wstrząsami i drganiami – dedykowane zabezpieczenia montażowe
- Wysoka klasa ochrony – przeznaczony do pracy w trudnych warunkach przemysłowych
Możliwość zamówienia innych długości kabla umożliwia dopasowanie produktu do indywidualnych potrzeb i warunków instalacji.
Typowe zastosowanie złączy M12 w przemyśle
- Łatwy i szybki montaż dzięki standardowi M12
- Zapewnienie stabilnej komunikacji w środowiskach narażonych na wibracje
- Możliwość pracy w szerokim zakresie temperatur od -25°C do +85°C (w zależności od jakości kabla nawet do -50°C)
- Odporność na płomień, benzynę i oleje zgodnie z międzynarodowymi normami
Specjalistyczna budowa przewodu do AS-Interface
Przewód o długości 1 m zbudowany jest z wysokowytrzymałego płaszcza PUR, wolnego od ołowiu, kadmu, halogenów oraz silikonów, co gwarantuje bezpieczne użytkowanie również w wymagających aplikacjach. Konstrukcja kabla zapewnia giętkość i odporność na wielokrotne zginanie oraz umożliwia pracę w prowadnikach kablowych (do 5 milionów cykli przy temperaturze 25°C).
Zalety stosowania konektora MASI M12 męski-prosty – M12 żeński-prosty
- Uniwersalność zastosowań w systemach automatyki
- Bezproblemowa integracja z urządzeniami zgodnymi z AS-Interface
- Wysoka niezawodność połączenia
- Ochrona przewodu i złącza przed środowiskiem przemysłowym oraz mechanicznymi uszkodzeniami
- Prosty montaż oraz zwarta konstrukcja
Konektor MASI M12 to optymalne rozwiązanie dla osób poszukujących pewnych i trwałych złączy przewodowych do środowisk wymagających wysokiej odporności, stabilności i bezpieczeństwa połączeń elektrycznych w przemyśle.
