Gigabit
Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Produkt spełnia wymagania wg UN/ECE R118
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
| Dioda LED wskaźnika stanu | nie |
| Cykle wtykowe min. | 750 |
| Kontur do węża falistego | bez |
| Sposób zamykania | Blokada zatrzaskowa |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

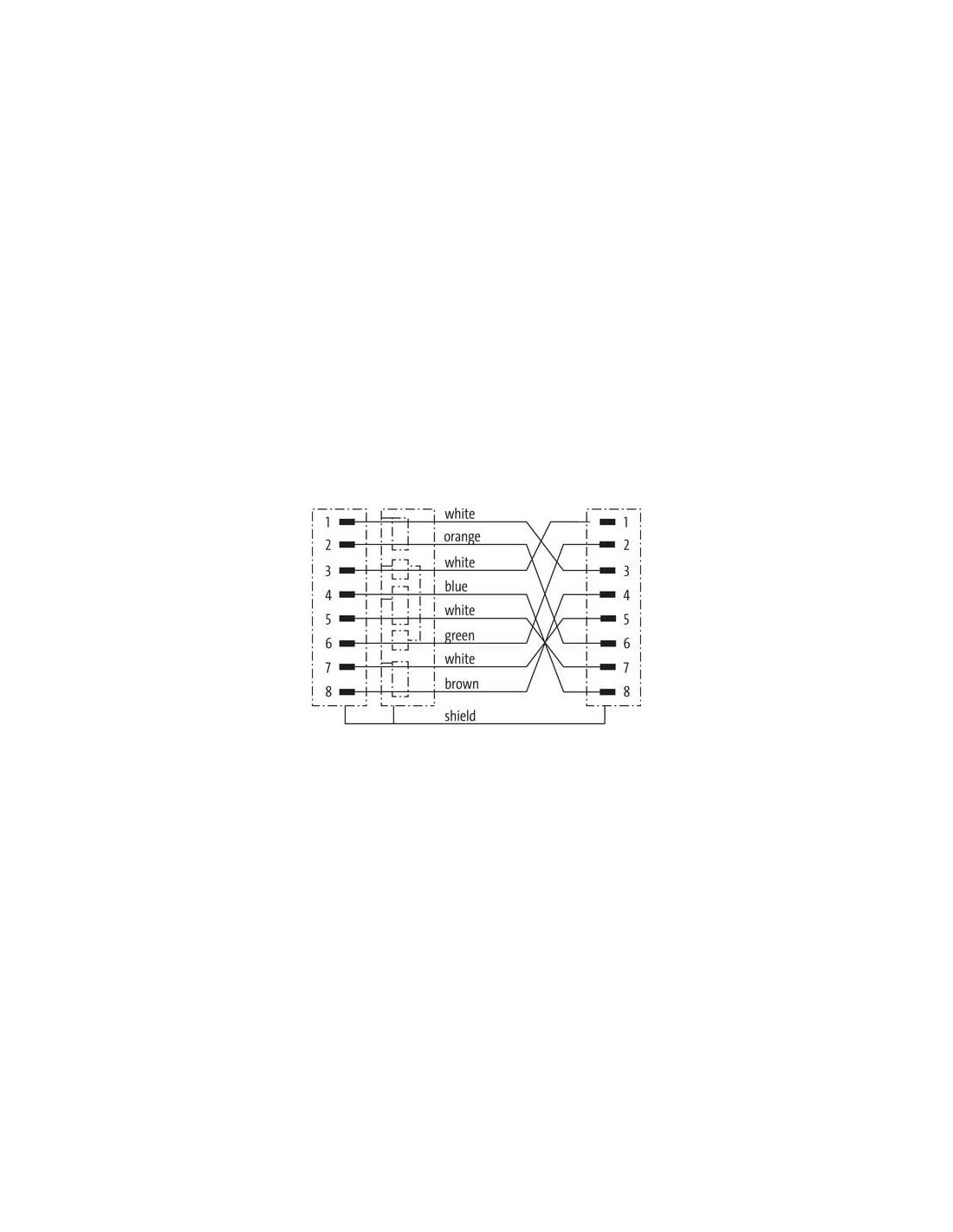

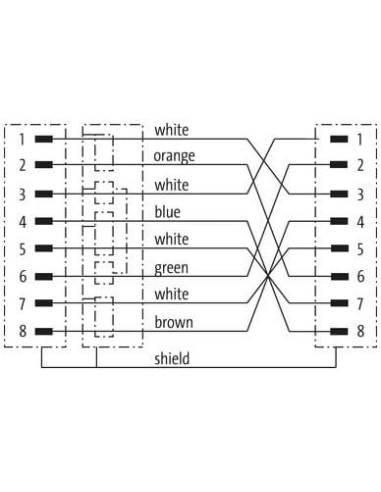

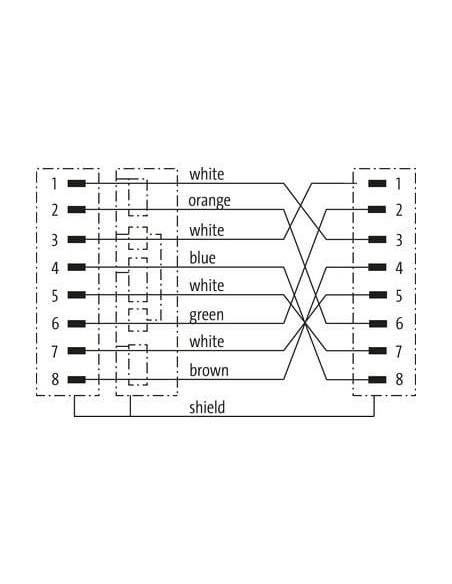

| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
| Identyfikacja przewodu | 790 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 8 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 140 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 44000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

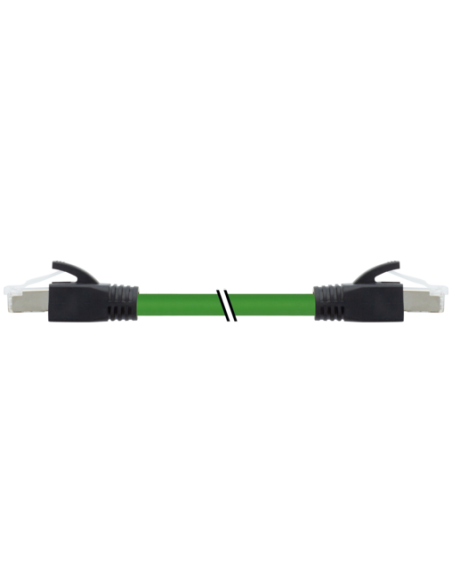

Kabel Ethernet RJ45 męski-męski o długości 0,5 m to profesjonalne rozwiązanie do szybkiej transmisji danych w instalacjach sieciowych w przemyśle i biurach. Przewód zapewnia niezawodność połączeń Gigabit Ethernet, gwarantując maksymalną przepustowość do 10 Gbit/s. Wyposażenie w dwa proste złącza RJ45 z 8 pinami oraz ekranowanie przewodu umożliwia stabilną i bezpieczną transmisję sygnału, nawet w trudnych warunkach przemysłowych.
Produkt wyróżnia się ekranowaniem o skuteczności 65% oraz zastosowaniem wysokogatunkowych materiałów, takich jak:
Kabel idealnie nadaje się do:
Ekranowany kabel RJ45 klasy CAT6, Class EA (zgodnie z ISO/IEC 11801:2002 i EN 50173-1) gwarantuje minimalizację zakłóceń i stabilność sygnału. Obudowa z wytrzymałego tworzywa sztucznego charakteryzuje się wysoką odpornością na czynniki chemiczne oraz mechaniczne, a prosty typ odejścia kablowego ułatwia organizację okablowania w wąskich przestrzeniach szaf sterowniczych.
Kabel spełnia wymagania normy UN/ECE R118, co pozwala na stosowanie go w pojazdach użytkowych oraz w środowiskach o podwyższonych standardach bezpieczeństwa przeciwpożarowego.
Zakres temperatur pracy obejmuje od -25°C do 55°C, dzięki czemu kabel RJ45 Gigabit nadaje się do pracy zarówno w zamkniętych, jak i półotwartych przestrzeniach przemysłowych. Dodatkowo:
Zalecenia instalacyjne obejmują stosowanie odpowiednich promieni gięcia (8x średnica zewnętrzna przy instalacji stałej; 10x przy ruchu) oraz odciążenie mechaniczne przy pomocy opasek kablowych lub innych rozwiązań.
Najważniejsze korzyści:
RJ45 męski 0° / RJ45 męski 0° Gigabit CO Powerlink to niezawodny wybór do realizacji sieci Ethernet w wymagających aplikacjach przemysłowych, automatyzacji oraz w infrastrukturze IT, gdzie kluczowa jest bezawaryjna, szybka i bezpieczna komunikacja.
