AS-Interface
Męski prosty – żeński proste
M12 – M12, 2-piny
dla MASI68
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 6 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP67, IP68 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 588 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z 2 Filler twisted |
| Bandowanie | Fiber tape |
| Filler | tak |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 80,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 2,95 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 30 |
| Diameter of single wires | 0,25 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 18 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 300 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 300 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 60 °C Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

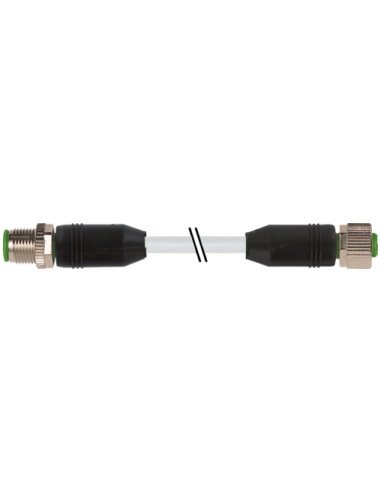

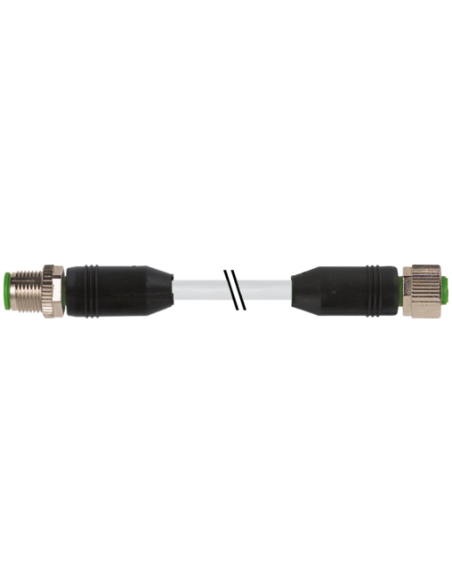

Złącze przewodowe M12 prosty męski – prosty żeński 2-pinowe do AS-Interface, 6 m
Złącze M12 St.ger. to wysokiej jakości kabel połączeniowy, dedykowany do systemów AS-Interface (AS-i), wyposażony w złącza typu M12 – proste męskie i żeńskie. Przewód o długości 6 metrów umożliwia wygodne połączenie elementów automatyki przemysłowej oraz komponentów rozbudowanych instalacji maszyn i linii produkcyjnych, zapewniając niezawodność transmisji sygnału.
Wytrzymała konstrukcja i materiały odporne na działanie czynników zewnętrznych
Obudowa złącza została wykonana z tworzywa sztucznego o wysokiej odporności chemicznej oraz na działanie olejów, co czyni produkt idealnym wyborem do zastosowań przemysłowych, wymagających wytrzymałości na trudne warunki środowiskowe. Osłona przewodu wykonana jest z PUR — materiału charakteryzującego się wysoką elastycznością oraz odpornością na ścieranie, płomień, substancje chemiczne, benzynę i oleje. Całość konstrukcji spełnia wymagania normy IP67 oraz IP68, gwarantując szczelność i ochronę przed pyłem oraz wilgocią.
Bezpieczeństwo użytkowania i niezawodność złącza M12 AS-Interface
Produkt zapewnia stabilne połączenie elektryczne, odporność na drgania i wstrząsy, co jest szczególnie ważne w środowisku maszynowym. Moment obrotowy podczas montażu wynosi 0,6 Nm, a złącza wyposażone są w solidny zacisk oraz niklowaną powłokę blokady, gwarantując trwałe i bezpieczne osadzenie przewodu.
Zastosowanie złącza M12 2-pin (AS-i)
- Automatyka przemysłowa: podłączanie czujników i elementów wykonawczych do sieci AS-Interface
- Linie produkcyjne, transportowe i pakujące
- Systemy decentralizowane: szafy sterownicze, rozproszone instalacje
- Zastosowania w środowiskach o wysokiej wilgotności i zapyleniu
- Rozwiązania wymagające szybkiego i łatwego montażu oraz demontażu
Najważniejsze cechy i zalety kabla połączeniowego M12 – M12 6 m
- Kabel 2-żyłowy, skrętka miedziana, przekrój 1,5 mm2
- Pewne połączenie: wysoki stopień ochrony IP67 / IP68
- Odporność na płomienie – spełnia UL 1581 i IEC 60332-2-2
- Nie zawiera ołowiu, kadmu, halogenów, FCKW i silikonów
- Szeroki zakres temperatur pracy: stała instalacja od -50°C do +80°C
- Duża elastyczność i trwałość dzięki wysokiej jakości materiałom: PUR i PP
- Doskonała ochrona przed zakłóceniami elektromagnetycznymi oraz czynnikami zewnętrznymi

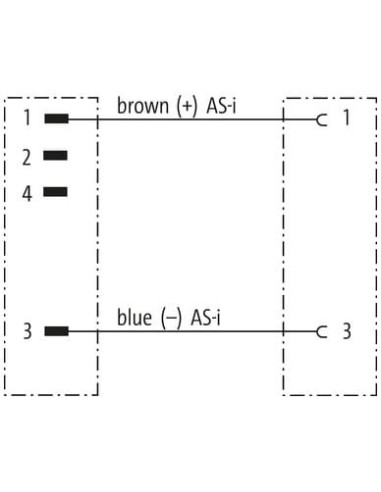

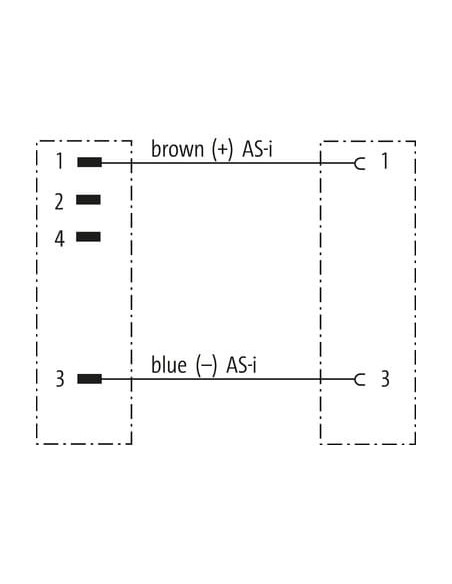

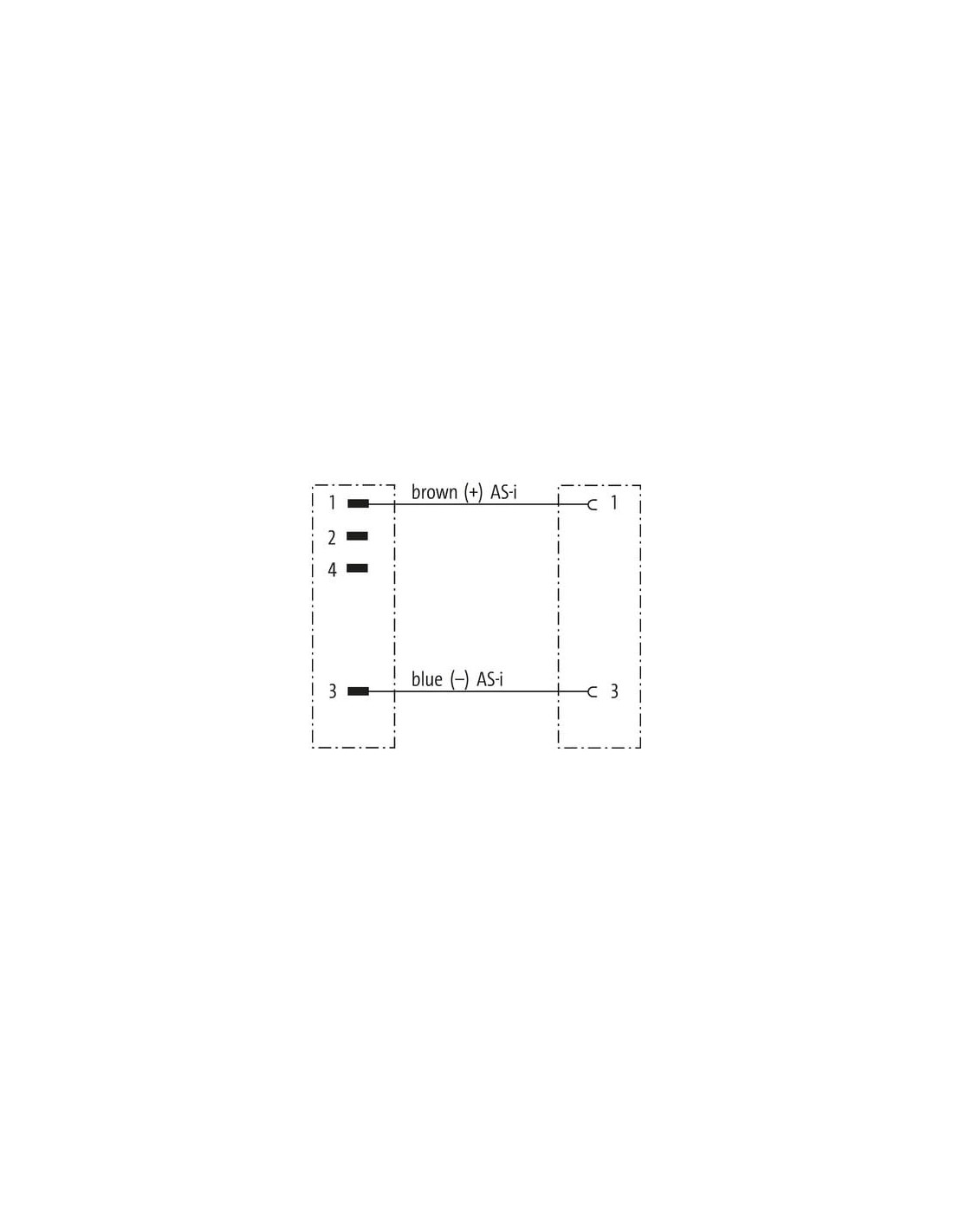

Typowa budowa i schemat połączeń złącza M12 AS-Interface

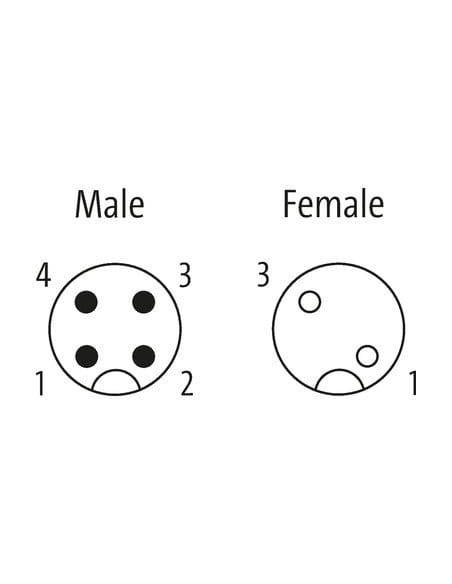

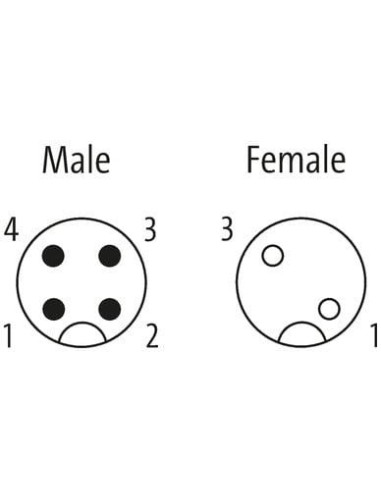

Kabel wyposażony jest w prostą wtyczkę męską M12 (4 piny, obsadzone piny 1 i 3) oraz prostą gniazdo żeńskie M12. Odpowiednie rozmieszczenie żył — przewód brązowy dla AS-i (+), przewód niebieski dla AS-i (−) — pozwala na intuicyjne i bezpieczne podłączenie.
Możliwości dostosowania i elastyczność montażowa
Na życzenie dostępne są inne długości przewodu. Złącze montuje się przez włożenie i dokręcenie, z dodatkowym zabezpieczeniem przeciwwstrząsowym. Konstrukcja umożliwia łatwą integrację nawet w ciasnych przestrzeniach przemysłowych.
Złącze przewodowe M12 na M12 2-pinowe do AS-Interface to sprawdzone rozwiązanie dla wymagających aplikacji przemysłowych, zapewniające solidność, bezpieczeństwo oraz najwyższą odporność na czynniki zewnętrzne i mechaniczne.
