Ethernet

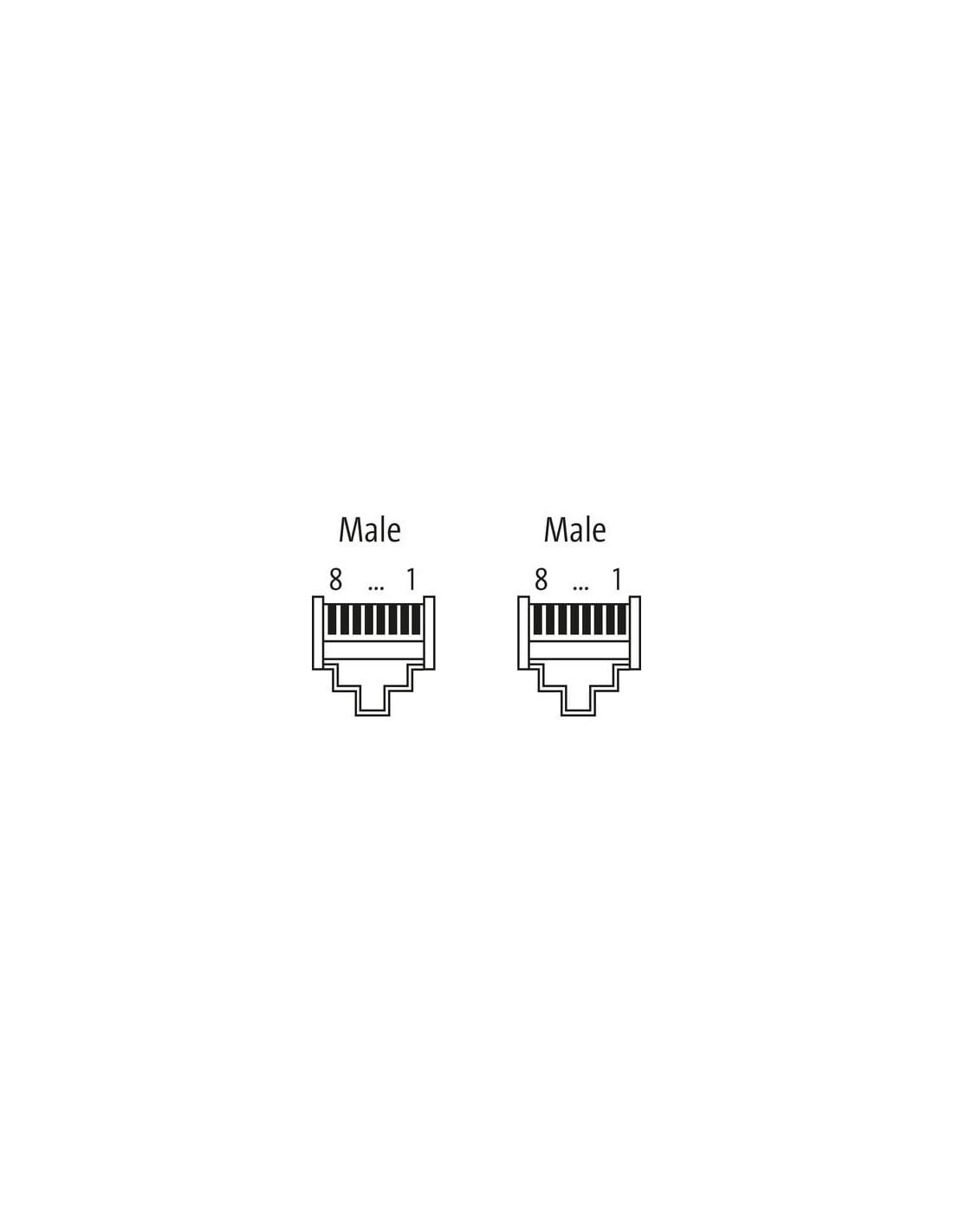

Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
General data | Cable
| Identyfikacja przewodu | 790 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 8 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 140 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 44000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor RJ45 męsko-męski prosty – kabel Ethernet przemysłowy CAT6 | 2m | 7000-74311-7900200
Konektor RJ45 prosty w wersji męsko-męskiej o długości 2 metrów to wysokiej jakości kabel Ethernet zaprojektowany z myślą o wydajnych i niezawodnych połączeniach sieciowych w środowiskach przemysłowych oraz biurowych. Produkt spełnia wymagania standardu CAT6, Class EA, co umożliwia przesyłanie danych z prędkością do 10 GBit/s i zapewnia świetne parametry transmisyjne zgodne z normami ISO/IEC 11801:2002 oraz EN 50173-1.
Najważniejsze zalety kabla RJ45 Cat6
- Łączność gigabitowa – obsługa szybkiego przesyłu danych do 10 GBit/s, idealna dla sieci komputerowych, automatyki przemysłowej oraz systemów monitoringu.
- Budowa ekranowana – dzięki oplotowi miedzianemu ocynowanemu oraz folii, kabel zapewnia wysoką odporność na zakłócenia elektromagnetyczne.
- Podwyższona odporność mechaniczna – płaszcz z tworzywa PUR charakteryzuje się wysoką odpornością chemiczną na oleje oraz promieniowanie UV, co umożliwia stosowanie przewodu także w wymagających warunkach przemysłowych.
- Bezpieczeństwo użytkowania – spełnia wymogi IP20, posiada blokadę zatrzaskową oraz jest wolny od szkodliwych substancji (bezołowiowy, bezhalogenowy, wolny od FCKW).
- Elastyczność instalacyjna – przewód utrzymuje swoje parametry w szerokim zakresie temperatur roboczych od -40°C do +80°C (przy instalacji stałej), jest odporny na płomień oraz elastyczny podczas montażu.
Typowe zastosowania kabla Ethernet RJ45 2m ekranowanego
- Połączenia sieciowe w automatyce przemysłowej, systemach sterowania, panelach operatorskich i urządzeniach przemysłowych.
- Budowa infrastruktury IT w biurach, serwerowniach, centrach danych oraz w domowych sieciach komputerowych.
- Podłączanie kamer IP, rejestratorów NVR/DVR oraz innych urządzeń wymagających wysokiej przepustowości.
- Zastosowania, gdzie liczy się odporność na czynniki chemiczne, oleje i uszkodzenia mechaniczne.
Budowa i jakość wykonania kabla sieciowego RJ45
Kabel wyposażony jest w dwa męskie złącza RJ45 (prosty typ połączenia), z ośmioma pinami zapewniającymi pełną funkcjonalność i zgodność ze standardami połączeń Ethernet. Izolacja przewodów wykonana z polietylenu (PE) oraz oplot miedziany zapewniają nie tylko doskonałą transmisję sygnału, ale także skuteczną ochronę przed zakłóceniami zewnętrznymi. Dodatkowo kabel charakteryzuje się niewielką wagą (52,8 g/m) i kompaktową średnicą zewnętrzną (6,4 mm), co ułatwia prowadzenie instalacji nawet w trudno dostępnych miejscach.
Dlaczego warto wybrać ekranowany kabel RJ45 Cat6?
- Stabilna transmisja danych dzięki podwójnemu ekranowaniu przewodów.
- Wytrzymałość i długa żywotność dzięki zastosowanym materiałom odpornym na uszkodzenia mechaniczne i chemiczne.
- Uniwersalność zastosowań – szeroki zakres kompatybilności z urządzeniami sieciowymi stosowanymi w przemyśle i IT.
- Bezproblemowy montaż dzięki ergonomicznej konstrukcji złącza i blokadzie zatrzaskowej.
Konektor RJ45 męsko-męski prosty to rozwiązanie przygotowane do profesjonalnych zastosowań, gwarantujące szybkie i niezawodne połączenie sieciowe w każdych warunkach. Możliwość zamówienia innych długości kabli pozwala na dopasowanie produktu do specyficznych potrzeb instalacyjnych.
