Ethernet

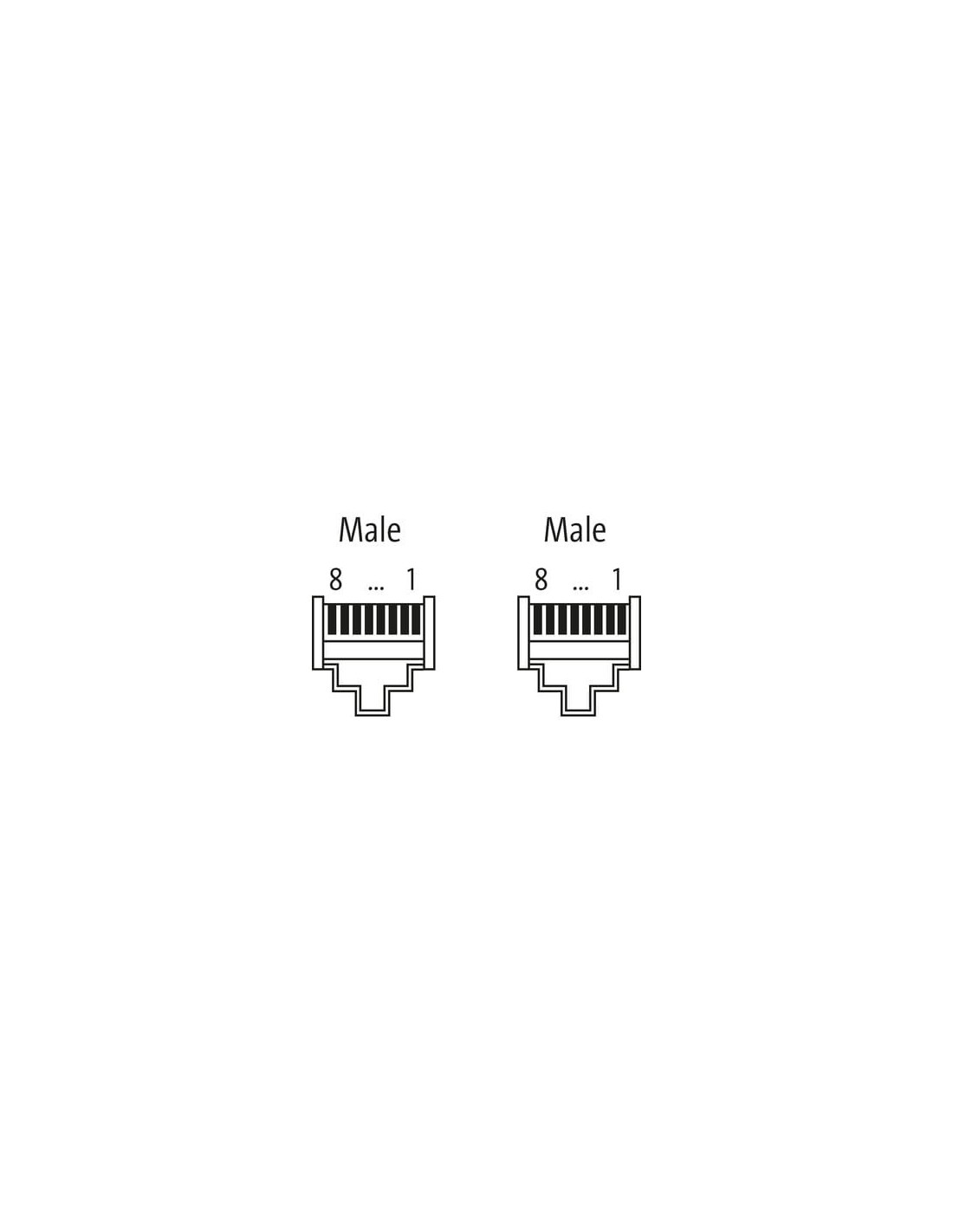

Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
General data | Cable
| Identyfikacja przewodu | 790 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 8 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 140 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 44000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Kabel Ethernet RJ45 męski-męski prosty – Profesjonalny przewód sieciowy Gigabit 10 m, ekranowany PUR
Konektor RJ45 do zastosowań przemysłowych to wysokiej jakości kabel sieciowy przeznaczony do szybkiej transmisji danych. Produkt dedykowany jest do zastosowań, gdzie liczy się niezawodność, stabilność połączenia oraz wysoka odporność mechaniczna i chemiczna.
Profesjonalny kabel sieciowy CAT6 – Idealny do wymagających instalacji
Przewód sieciowy o długości 10 metrów, wyposażony w złącza RJ45 męski-męski, proste, umożliwia wygodne łączenie urządzeń komputerowych, przemysłowych oraz sieciowych w biurze, serwerowni lub na hali produkcyjnej. Konstrukcja kabla o standardzie CAT6 Class EA pozwala na przesył danych z prędkością aż do 10 Gbit/s, co zapewnia odpowiednią wydajność nawet przy dużych obciążeniach sieci.
Wysoka trwałość – Ekranowany przewód PUR
Izolacja przewodu wykonana z wytrzymałego materiału PUR (poliuretan) gwarantuje bardzo dobrą odporność na uszkodzenia mechaniczne oraz działanie olejów i agresywnych substancji chemicznych. Solidna, ekranowana konstrukcja (oplot miedziany ocynowany, folia, poziom ekranowania 65%) znacząco redukuje zakłócenia elektromagnetyczne, co jest kluczowe podczas instalacji przemysłowych lub w pobliżu źródeł zakłóceń.
- Wytrzymałość temperaturowa: zakres pracy od -40°C do 80°C (praca stała)
- Odporność na oleje oraz płomienie – zgodność z IEC 60332-2-2
- Brak halogenów oraz związków szkodliwych (przewód bezołowiowy, wolny od FCKW)
Zastosowania kabla Ethernet RJ45 prostego
Kabel znajduje zastosowanie między innymi w:
- okablowaniu sieci komputerowych LAN, WAN
- podłączeniach urządzeń przemysłowych, automatyki oraz sterowników PLC
- stanowiskach roboczych, biurach, serwerowniach
- monitoringu IP oraz transmisji dźwięku i obrazu
- zastosowaniach wymagających wysokiej odporności mechanicznej i chemicznej
Budowa i wygoda montażu
Konektory RJ45 męskie po obu stronach umożliwiają prosty i szybki montaż dzięki blokadzie zatrzaskowej. Kabel jest dopasowany do profesjonalnych instalacji, gdzie liczy się łatwość oraz pewność połączenia. Wyróżnia się przejrzystym oznaczeniem żył oraz wysoką jakością wykonania przewodników i osłony.
Dlaczego warto wybrać ten kabel Ethernetowy RJ45?
- Stabilna oraz szybka transmisja do 10 Gbit/s – idealny do nowoczesnych sieci biurowych i przemysłowych
- Wysoki stopień ochrony IP20 – bezpieczny dla wymagających instalacji
- Odporność na uszkodzenia i trudne warunki środowiskowe
- Zgodność ze standardami sieciowymi i przemysłowymi
Konektor RJ45 prosty to pewny wybór do wszystkich aplikacji wymagających najwyższej jakości oraz niezawodności połączenia sieciowego.
