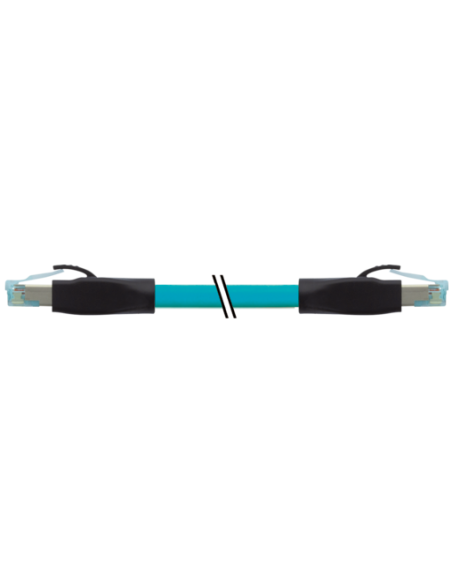

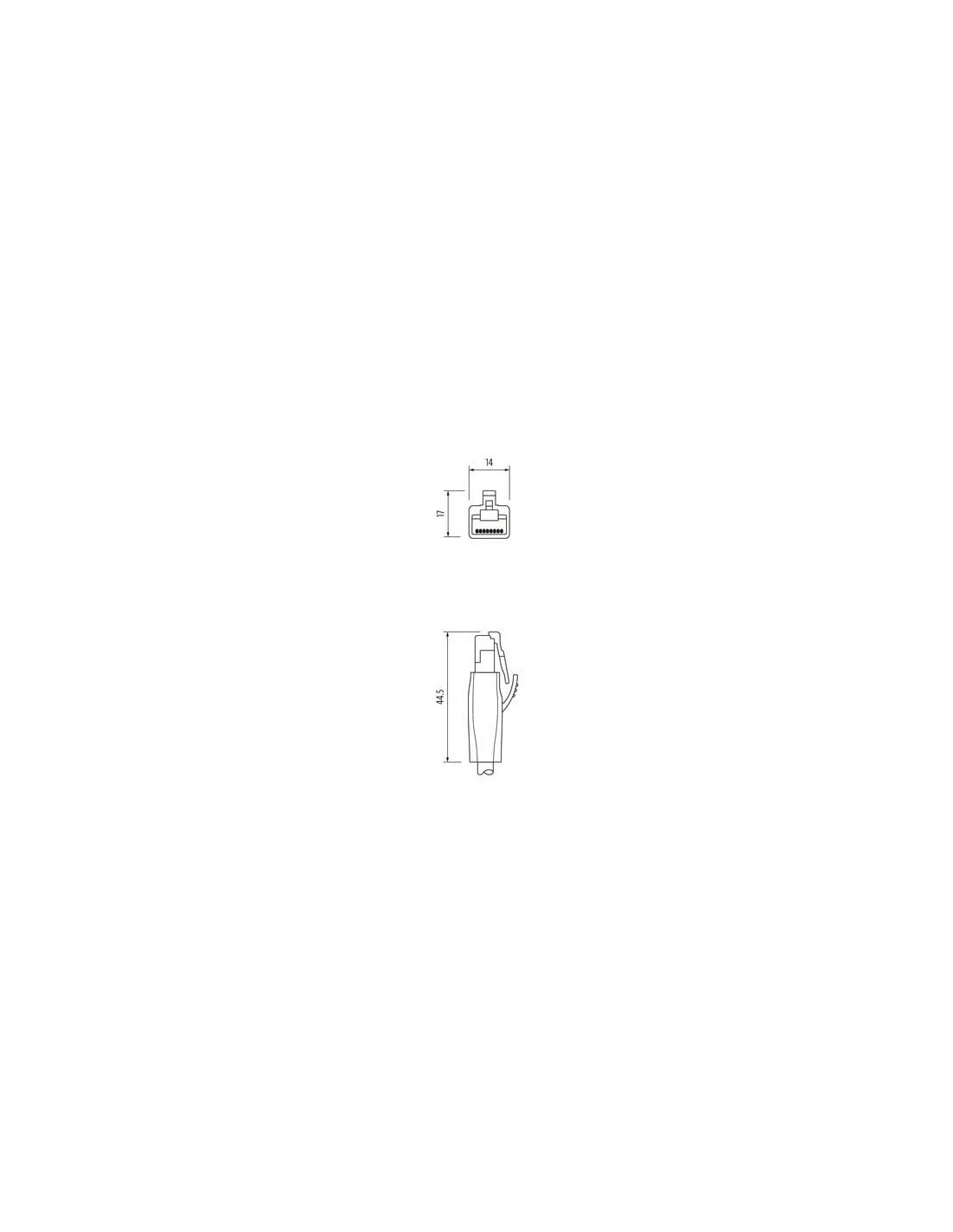

Ethernet CAT6A
Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
bez koszulek kablowych
ekranowany
Kapturek ochronny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

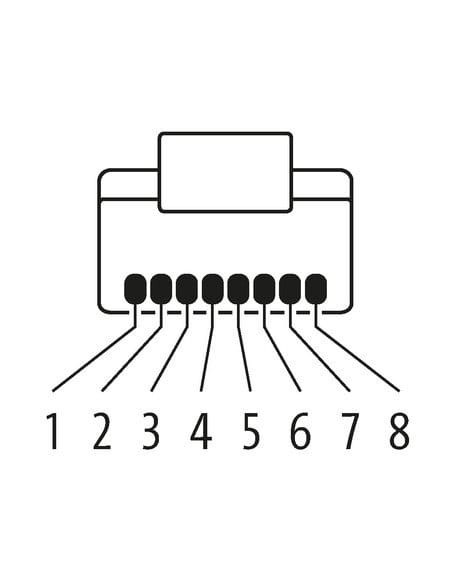

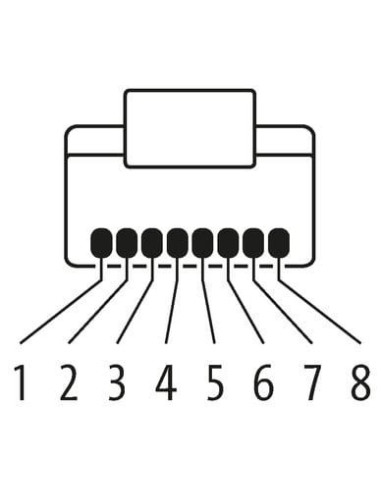

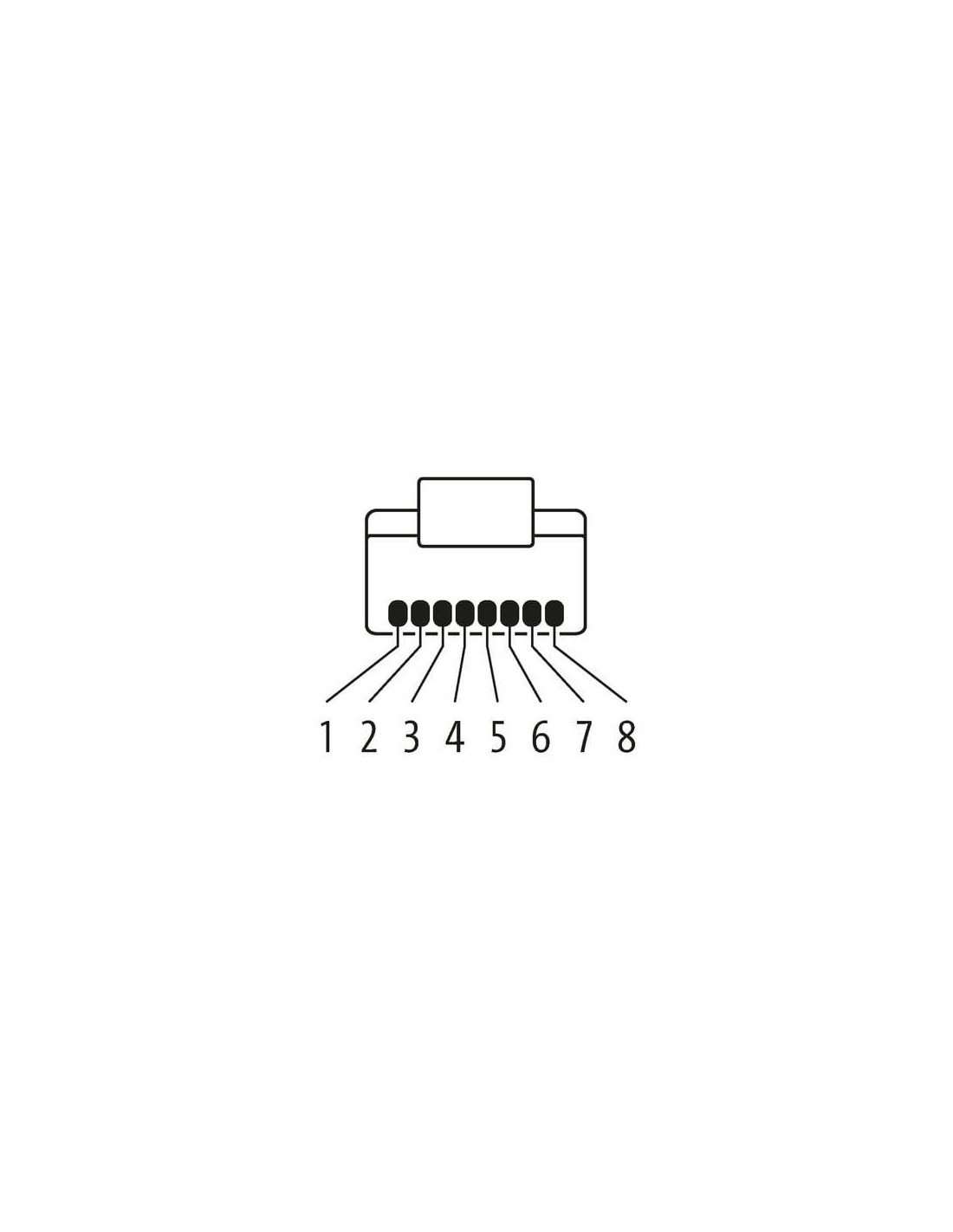

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

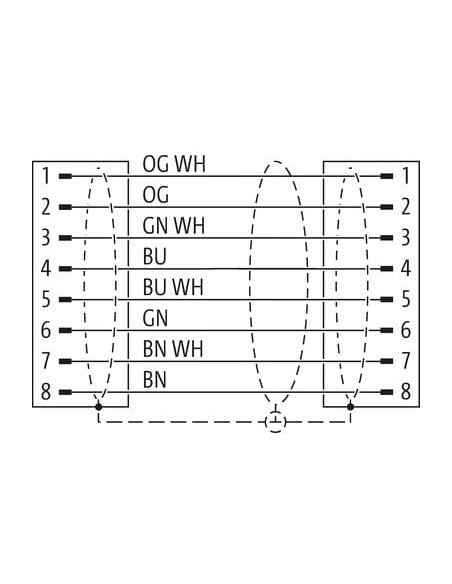

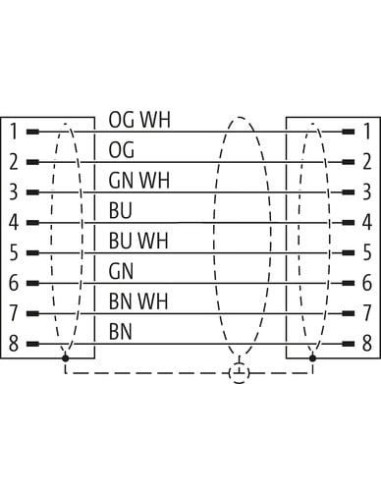

| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4X |
| Funkcja kabla | Dane |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki o Insulation element twisted |
| Bandowanie | Foil |
| Filler | Insulation element |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
Mechanical data | Cable
| Długość kabli maks. | 66 m |
| Cable weigth | 65,48 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 0,9 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Characteristic impedance | 100 Ω @ 100 MHz |
| Electrical resistance line constant wire | 212 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 2 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 84850 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 2 s |
| Loop resistance | 424 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. @ 25 °C |
| Dystans (C-track) | 0,6 m @ 25 °C |
| Prędkość ruchu (C-track) | 1,2 m/s @ 25 °C |
| Liczba cykli skręcania | 3 Mio. 25 °C |
| Skręcanie | ± 270 °/m @ 25 °C |
| Prędkość skrętu | 60 Cykle/min 25 °C |

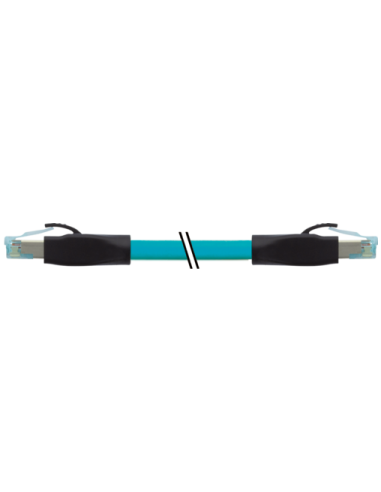

Złącze RJ45 męskie 0° / RJ45 męskie 0° Gigabit CAT6A – Przewód Patchcord 0,3 m do zastosowań przemysłowych
Przewód połączeniowy Ethernet CAT6A zakończony dwoma prostymi złączami RJ45 męskimi to wysokiej klasy rozwiązanie do budowy sieci Gigabit Ethernet oraz przemysłowych systemów komunikacji. Produkt o długości 0,3 m i kodzie 7700-74315-S4X0030 spełnia wymagania norm ISO/IEC 11801:2002 oraz EN 50173-1, co czyni go kompatybilnym nawet z zaawansowanymi aplikacjami sieciowymi, w tym w przemyśle, automatyce oraz środowiskach IT.
Zalety i główne cechy przewodu Ethernet CAT6A RJ45
- Gigabitowa transmisja danych: Obsługuje prędkości do 10 Gbit/s, gwarantując stabilny i szybki przesył informacji w nowoczesnych sieciach.
- Ekranowanie: Zapewnia ochronę przed zakłóceniami elektromagnetycznymi, umożliwiając niezakłóconą komunikację nawet w trudnych warunkach przemysłowych.
- Wytrzymałość mechaniczna: Obudowa wykonana z odpornego na chemikalia i oleje tworzywa PUR oraz izolacja TPE zapewniają wieloletnią trwałość i zachowanie parametrów w wymagających warunkach środowiskowych.
- Niskie straty sygnału: Niska rezystancja przewodów oraz wysoka jakość miedzianego, ocynkowanego przewodnika zapewniają minimalizację strat sygnału i wysoką niezawodność.
- Pełna obsada pinów: Każdy z ośmiu pinów jest połączony zgodnie z międzynarodowym standardem, co umożliwia wykorzystanie w aplikacjach wymagających pełnego połączenia 8P8C.
- Kapturek ochronny: Dodatkowa ochrona przed przypadkowym uszkodzeniem złącza.
- Elastyczność instalacji: Krótki przewód o długości 0,3 m idealnie sprawdza się w połączeniach punkt-punkt w szafach sterowniczych, szafach rackowych oraz urządzeniach sieciowych na stanowiskach pracy.
Typowe zastosowania złącza RJ45 męski-męski CAT6A
- Zestawianie szybkich połączeń Gigabit Ethernet w infrastrukturze przemysłowej, biurowej oraz w laboratoriach badawczych i systemach testujących.
- Łączenie urządzeń automatyki przemysłowej, takich jak sterowniki PLC, panele HMI, routery przemysłowe czy komputery IPC.
- Realizacja połączeń w szafach rackowych, przełącznicach sieciowych oraz patch panelach w centrach danych.
- Stosowanie w systemach kontroli dostępu, monitoringu oraz transmisji danych CCTV.
- Bezproblemowa integracja z istniejącą infrastrukturą sieciową CAT6/CAT6A/CAT7.
Trwałość, bezpieczeństwo i odporność przewodu RJ45
Przewód ethernetowy został zaprojektowany z myślą o wysokiej trwałości i niezawodności pracy. Dzięki odporności na płomień (zgodność z IEC 60332-2-2, UL 1581), odporności chemicznej oraz znakomitej wytrzymałości mechanicznej, gwarantuje niezawodność nawet w warunkach przemysłowych. Dzięki wysokiemu stopniowi ochrony IP20 w stanie włożonym i blokadzie zatrzaskowej zapewnia bezpieczeństwo instalacji i minimalizuje ryzyko rozłączenia, nawet przy intensywnych wibracjach czy ruchu urządzenia.
Budowa i specyfikacja techniczna przewodu Ethernet CAT6A
- Konstrukcja: 8-żyłowa skrętka, ekranowana folią, przewody miedziane, ocynowane.
- Pole przekroju przewodu: 26 AWG
- Długość: 0,3 m (inne długości dostępne na zamówienie)
- Średnica zewnętrzna: 7,4 mm
- Kolor izolacji: niebieski
- Normy bezpieczeństwa i certyfikaty: cURus, zgodność z międzynarodowymi normami przemysłowymi
- Zakres temperatur pracy: od -40°C do +80°C
- Konfiguracja przewodów: pełny pin-out, zgodność z normą TIA/EIA dla rozkładu żył
Idealne rozwiązanie dla profesjonalnych instalacji sieciowych wymagających szybkiego i stabilnego przesyłu danych oraz bezproblemowej pracy w wymagających warunkach środowiskowych. Przewód RJ45 męski-męski 0° w standardzie CAT6A zapewnia wydajność, trwałość i zgodność z najnowszymi standardami przemysłowymi.
