Ethernet CAT6A
Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
ekranowany
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 25 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6A |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
General data | Cable
| Identyfikacja przewodu | 478 |
| Kolor izolacji | zielony |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 8 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | 0 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |

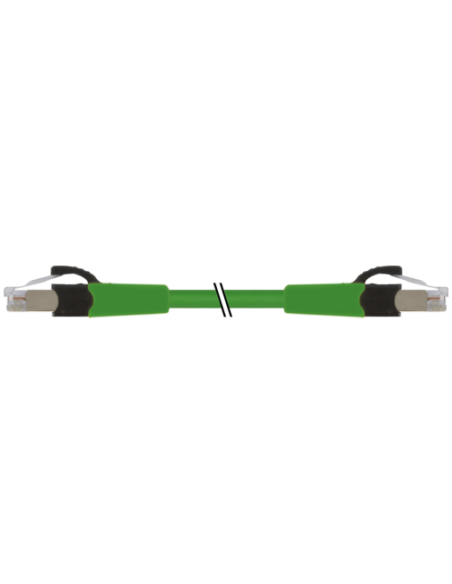

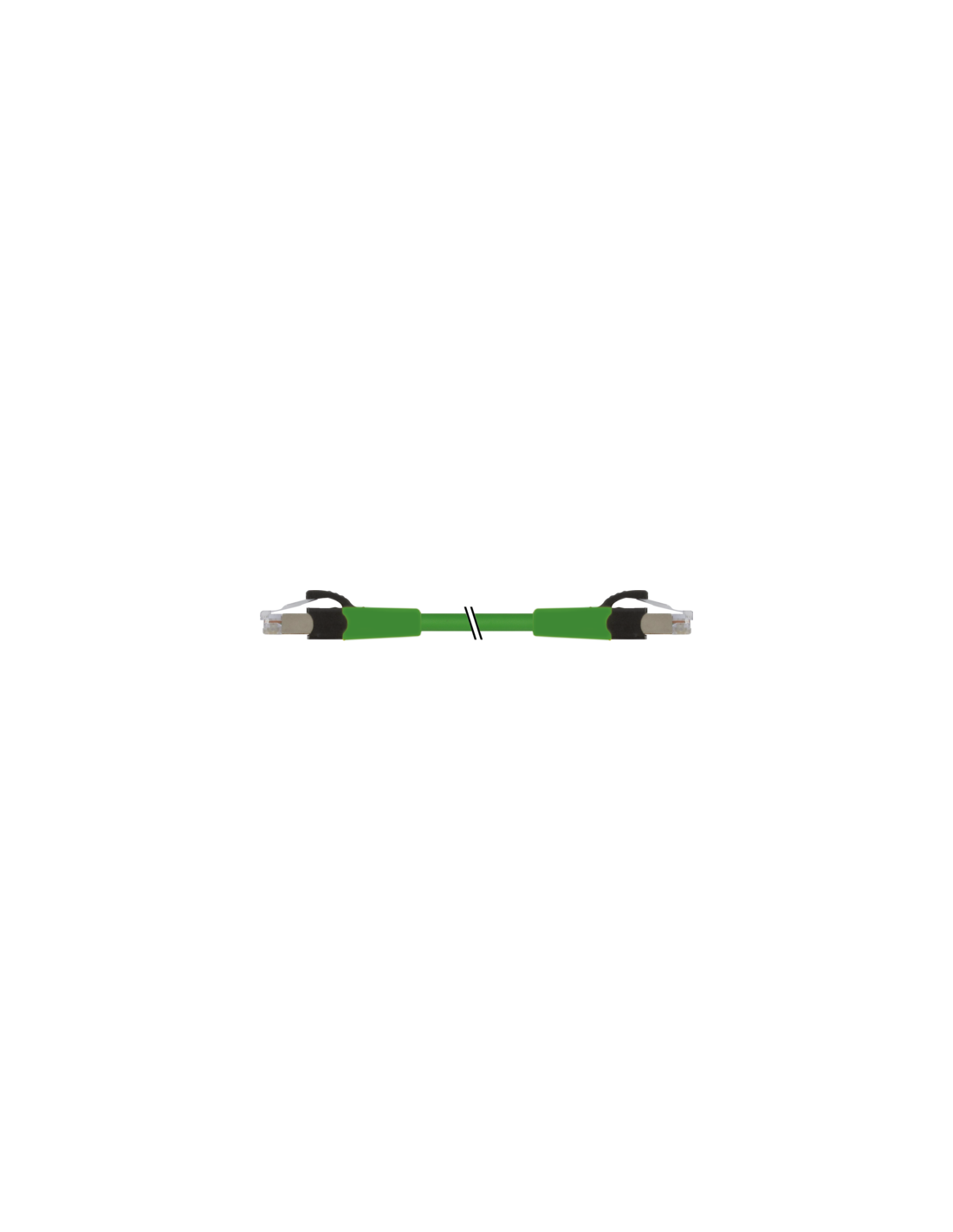

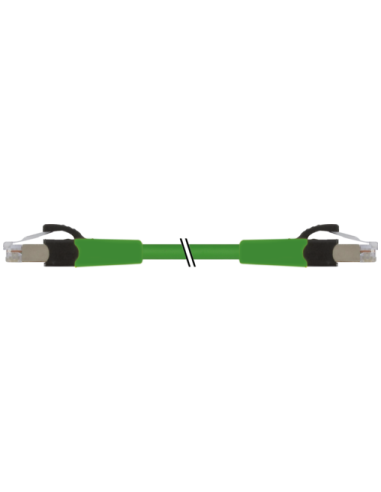

Konektor RJ45 męski prosty – przewód Ethernet CAT6A 1m Cabinet-Line 7000-74712-4780100
Konektor RJ45 męski prosty to wysokiej jakości przewód połączeniowy Ethernet CAT6A, przeznaczony do zastosowań przemysłowych oraz profesjonalnych instalacji sieciowych. Produkt umożliwia szybkie i niezawodne połączenie urządzeń za pomocą złączy RJ45 – z obu stron zakończonych prostymi wtykami męskimi (8-pinowymi), co znacznie ułatwia integrację w typowych rozwiązaniach sieciowych.
Zastosowanie patchcordów RJ45 w sieciach przemysłowych i biurowych
Kabel ethernetowy CAT6A znajdzie zastosowanie wszędzie tam, gdzie wymagana jest niezawodna transmisja danych z prędkością do 10 GBit/s.
- Klimatyzowane serwerownie – połączenie serwerów, switchy, routerów oraz urządzeń sieciowych.
- Zakłady produkcyjne i przemysłowe – automatyka przemysłowa wymagająca stabilnego i ekranowanego łącza danych.
- Biura i obiekty użyteczności publicznej – okablowanie stanowisk pracy, podłączenie komputerów, drukarek sieciowych i innych urządzeń.
- Systemy monitoringu CCTV IP – integracja kamer IP oraz rejestratorów NVR.
Najważniejsze zalety przewodu RJ45 Cabinet-Line
- Wysoka jakość przesyłu danych – kategoria CAT6A umożliwia transfer do 10 Gb/s, zapewniając optymalną wydajność sieciową.
- Ekranowanie przewodu – skuteczne zabezpieczenie przed zakłóceniami elektromagnetycznymi, idealne do trudnych warunków przemysłowych.
- Obudowa odporna na chemię i oleje – wykonana z PUR, gwarantuje trwałość nawet przy narażeniu na kontakt z agresywnymi substancjami.
- Odpowiedni do zastosowań przemysłowych – stopień ochrony IP20, odporność na płomienie (IEC 60332-2-2), zgodność z normami UL i DIN.
- Kolor izolacji: zielony – pozwala na łatwą identyfikację wśród instalacji kablowych.
- Wysoka giętkość dzięki płaszczowi z tworzywa FRNC, przewód idealnie nadaje się do trasowania nawet w trudno dostępnych miejscach.
- Szybki montaż i solidna blokada zatrzaskowa – prosty sposób podłączenia i zabezpieczenia końcówki przewodu.
Budowa i właściwości techniczne przewodu Ethernet CAT6A
Kabel o długości 1 m składa się z 8 żył (26 AWG) skręcanych w 4 pary, każda żyła jest wykonana z miedzianej, gołej skrętki. Kabel jest wyposażony w ekran z oplotu miedzianego dla doskonałej ochrony transmisji danych.
Minimalny promień gięcia wynosi 5x średnica zewnętrzna, co ułatwia instalację nawet w miejscach wymagających dużej elastyczności przewodu.
Odporność chemiczna i termiczna
- Odporność na oleje, chemikalia oraz benzynę*
- Temperatura pracy: od -25 °C do +85 °C (przewód), od -20 °C do +60 °C (praca ciągła), od 0 °C do +50 °C (ruch)
- Materiał izolacji i płaszcza: FRNC (bezhalogenowy)
*Zaleca się indywidualne sprawdzenie odporności chemicznej dla konkretnych aplikacji.

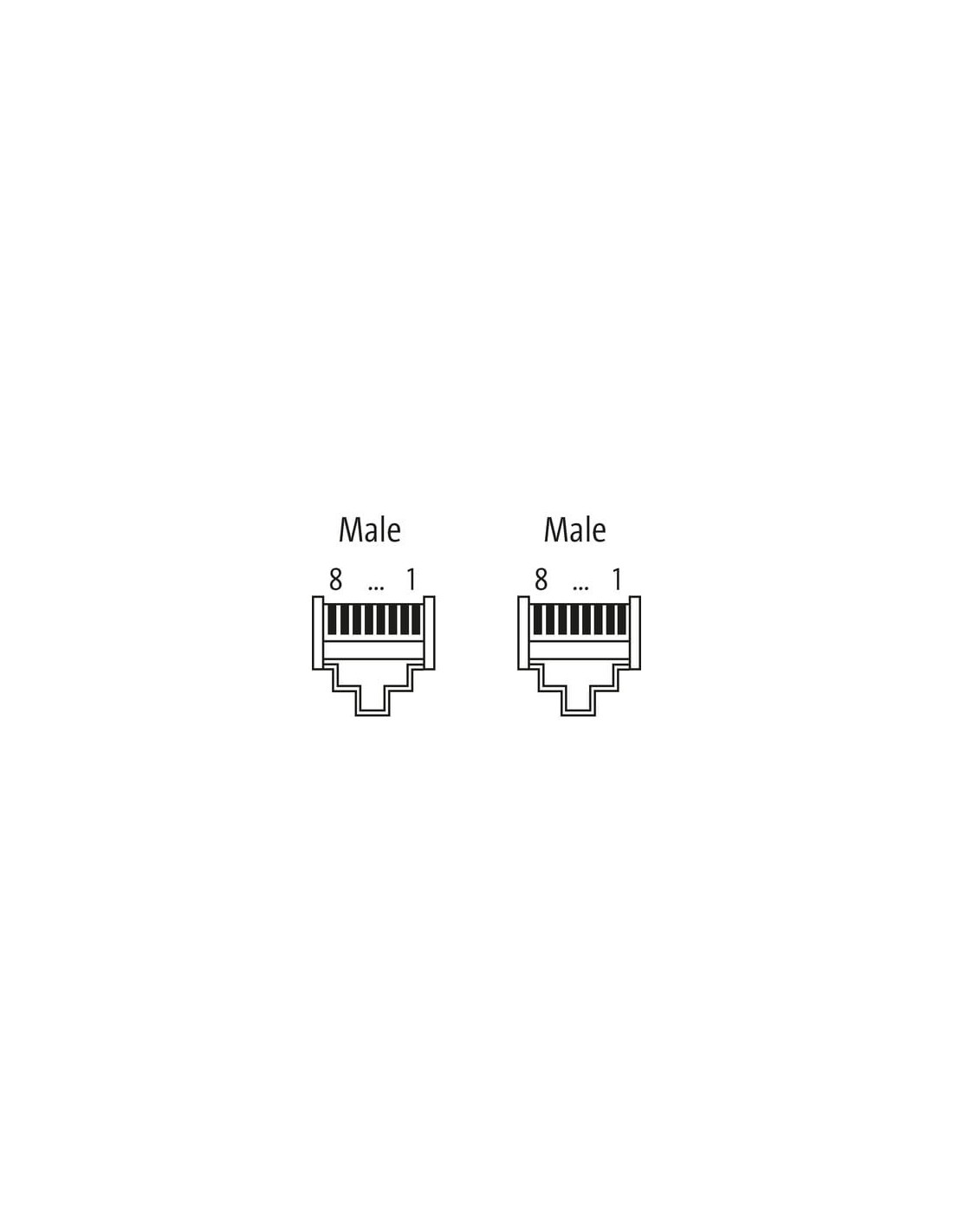

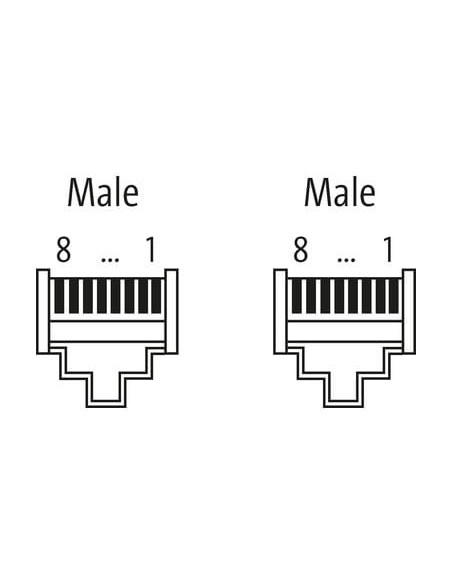

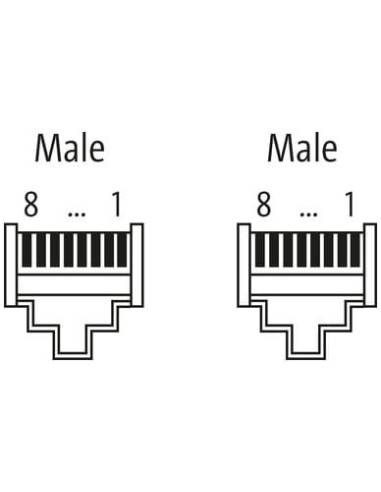

Budowa złącza RJ45 – kompatybilność i schemat połączeń

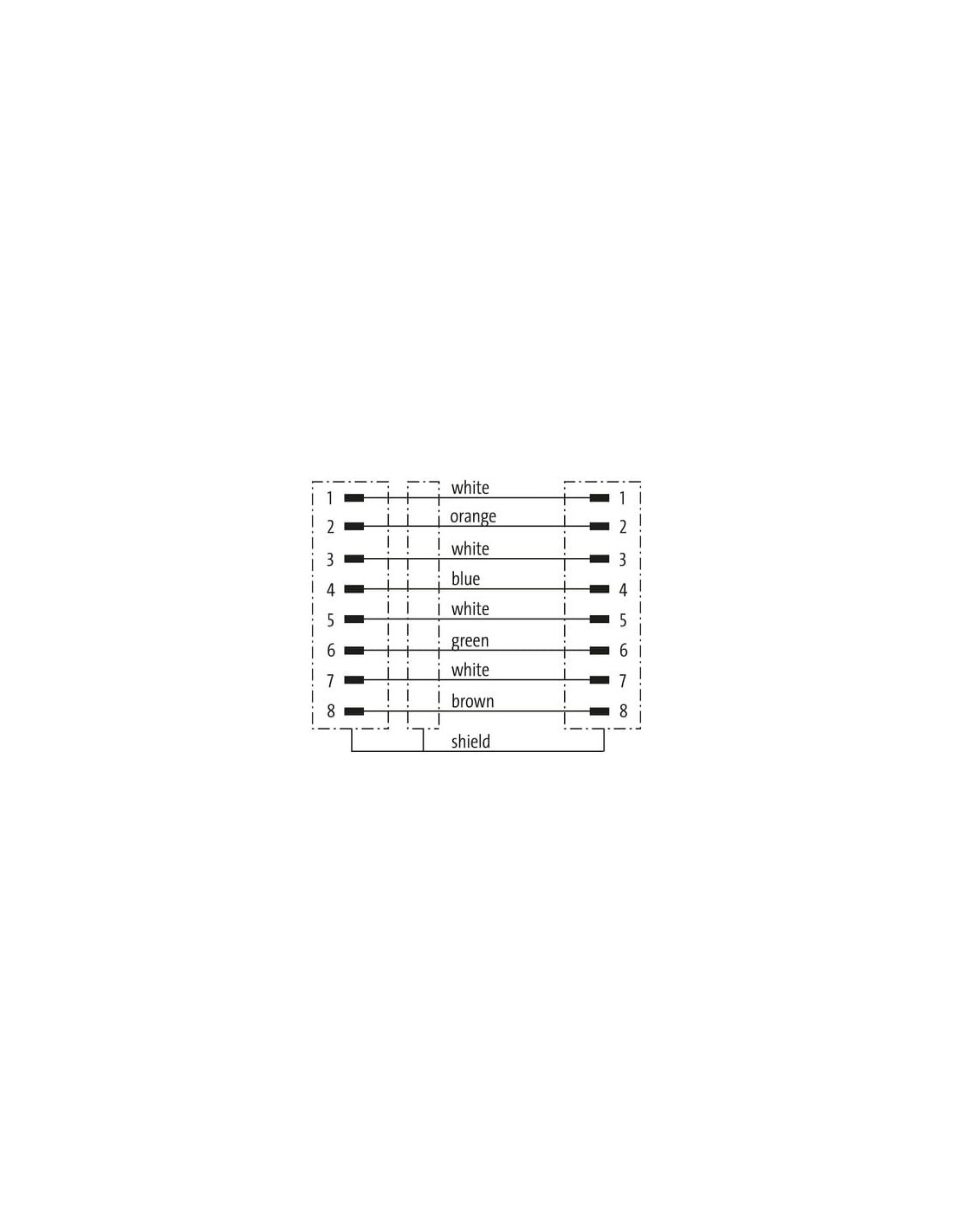

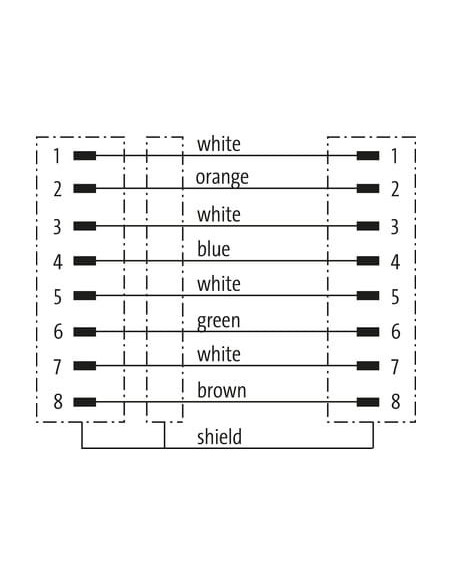

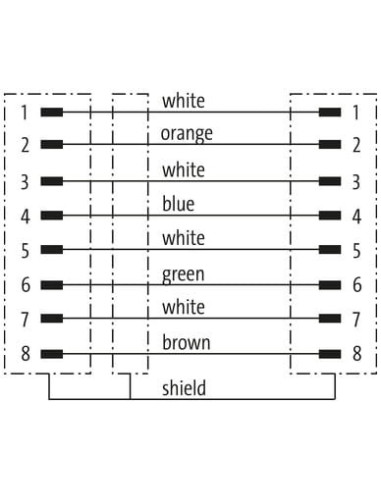

Przewód jest zgodny ze standardowym układem PIN-OUT RJ45 (8P8C), co zapewnia pełną kompatybilność z urządzeniami sieciowymi pracującymi w środowisku przemysłowym, teleinformatycznym czy automatyki budynkowej.
Podsumowanie – gdzie sprawdzi się konektor RJ45 męski prosty CAT6A Cabinet-Line?
- Profesjonalne instalacje sieciowe LAN
- Systemy transmisji danych w przemyśle
- Serwerownie oraz szafy rackowe
- Automatyka przemysłowa i monitoring IP
- Instalacje wymagające wysokiej odporności na warunki środowiskowe i zakłócenia EMC
Konektor RJ45 męski prosty Cabinet-Line to skuteczne i wytrzymałe rozwiązanie do każdego środowiska pracy, gwarantujące wysoką jakość sygnału, szybki montaż oraz pewność użytkowania nawet w wymagających warunkach.
