Ethernet CAT5
Męski prosty – męski prosty
M8 – M8, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,1 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Parametry transmisji | With reference to CAT5, Class D (ISO/IEC 11801) |
| Szybkość transmisji danych maks. | 100 MBit/s |
| Dioda LED wskaźnika stanu | nie |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | nickel plated |
| Materiał obudowa | PUR |
| Blokada materiału | Mosiądz |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | biały, pomarańcz, niebieski, żółty |
| Identyfikacja przewodu | 791 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires gwiaździsty twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fiber tape, Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, pomarańcz, niebieski, żółty |
| Cable weigth | 59,4 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 4,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,04 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2,4 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 140 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 0,7 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 51000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 0,7 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 0,7 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 12,5 x Outer diameter |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3 m/s |

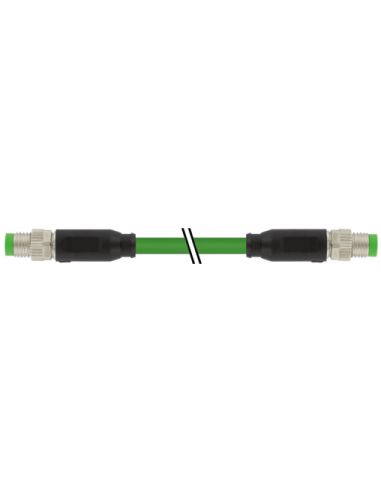

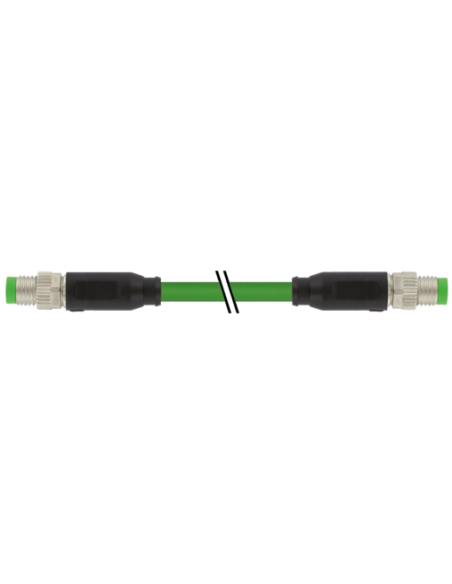

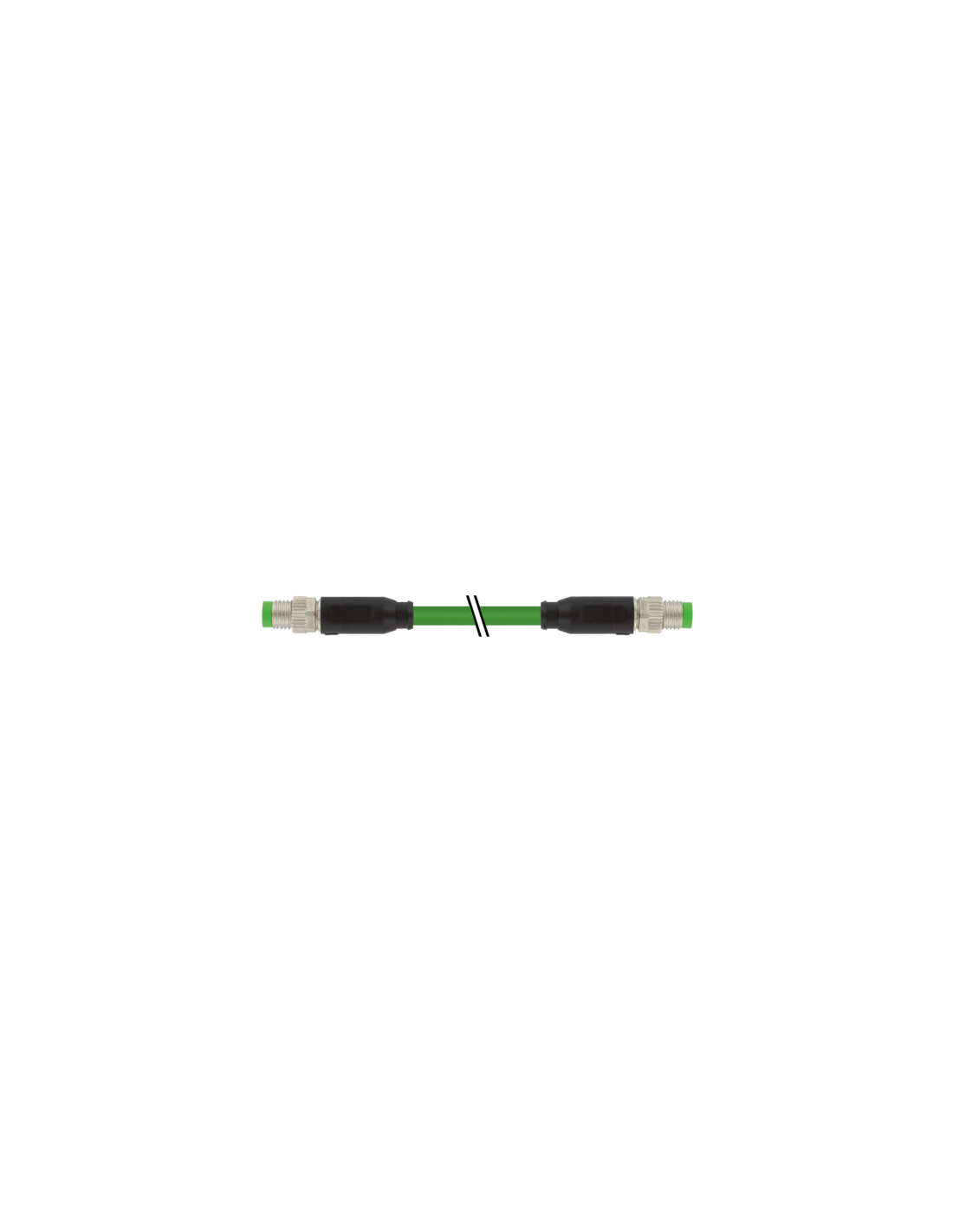

Konektor M8 męski prosty – M8 męski prosty z serii EtherCAT, o kodzie produktu 7000-89701-7910010, to specjalistyczny przewód stworzony do niezawodnego przesyłu danych w wymagających aplikacjach przemysłowych. Produkt ten ma klasę transmisji CAT5 i umożliwia szybki transfer danych do 100 Mbit/s, spełniając wysokie wymagania automatyki przemysłowej oraz środowisk produkcyjnych.
Złączka typu M8 to doskonały wybór do zadań, w których priorytetem jest niezawodność, odporność na czynniki zewnętrzne oraz małe gabaryty. Typowe obszary wykorzystania tego konektora to:
Produkt przeznaczony jest do miejsc, w których wymagana jest wysoka trwałość połączenia oraz odporność na wstrząsy, drgania i zanieczyszczenia.
Ethernet CAT5 M8 męski-prosty z ekranowanym przewodem to gwarancja bezpieczeństwa transmisji oraz odporności na zakłócenia elektromagnetyczne, co jest szczególnie istotne w inteligentnych zakładach produkcyjnych. Konstrukcja przewodu oraz pozłacane styki zapewniają pewne i długotrwałe połączenie sygnałowe oraz ograniczają występowanie rdzy i korozji.
Przewód wyposażony jest w certyfikaty cURus i posiada zgodność z normą DIN EN 61076-2-114 (M8), co stanowi potwierdzenie wysokiej jakości wykonania oraz niezawodności.

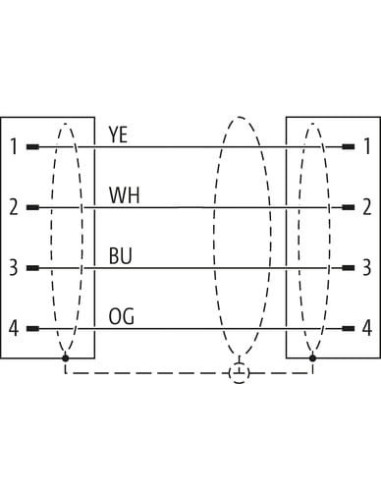

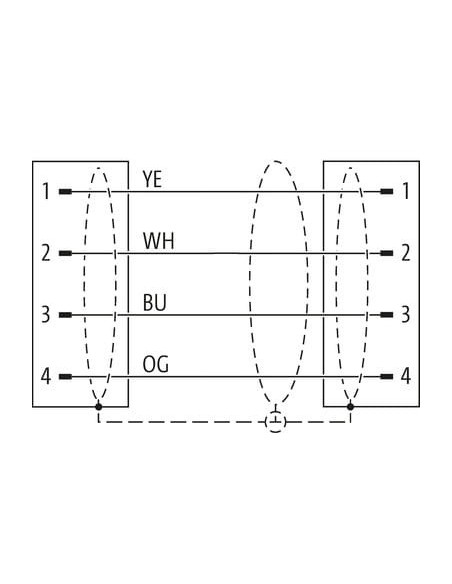

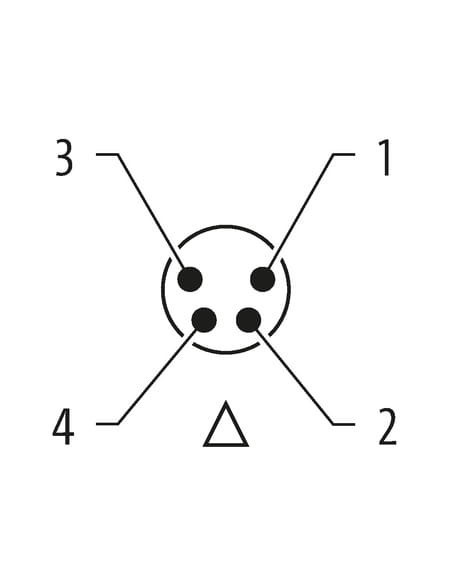

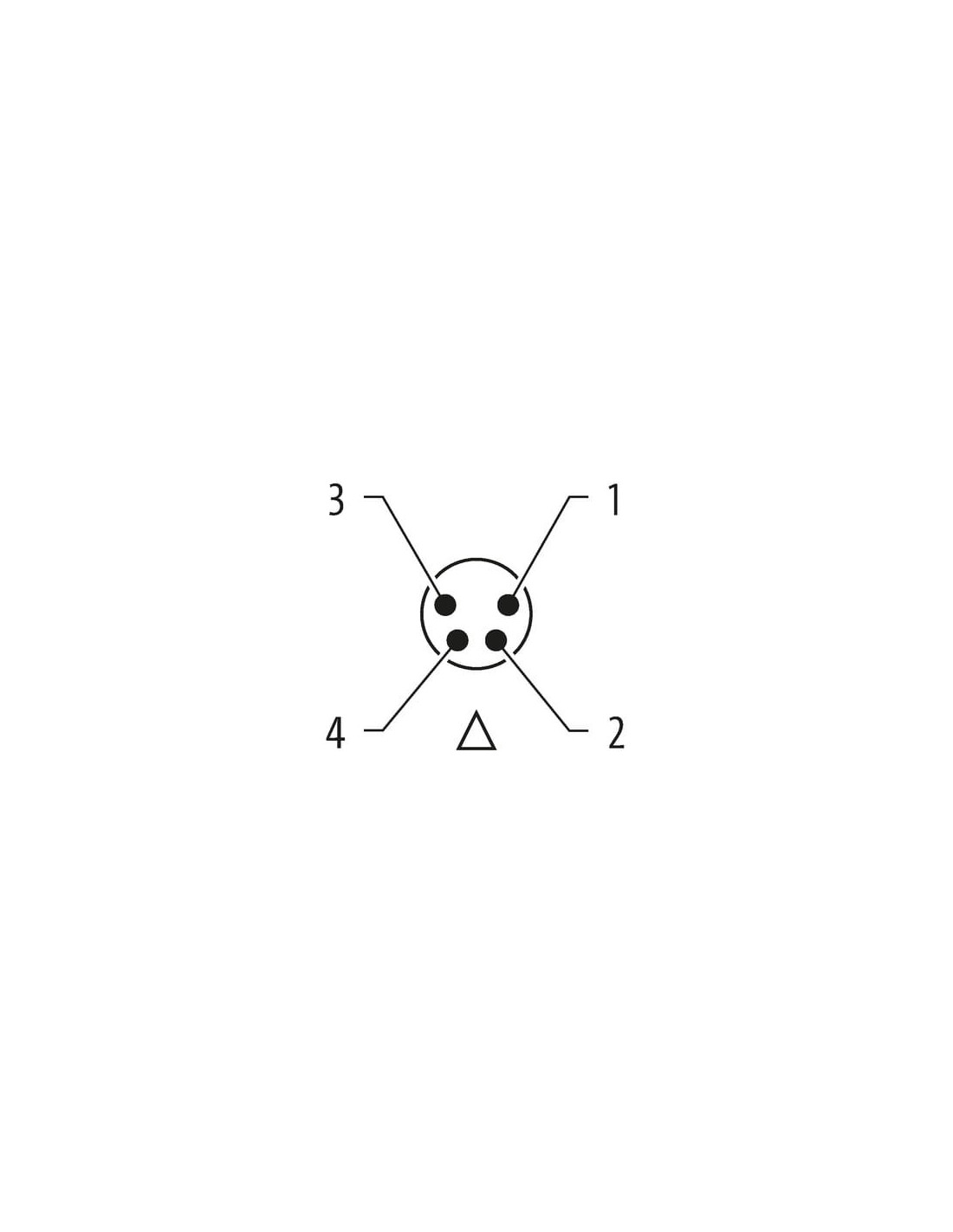

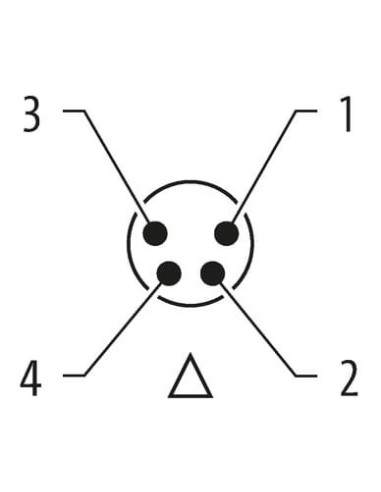

Złącze posiada cztery piny (oznaczenia: 1 – żółty, 2 – biały, 3 – niebieski, 4 – pomarańczowy), co ułatwia prawidłowe podłączenie w standardowych aplikacjach Ethernet. Schemat budowy, rozkład pinów i przejrzysta kolorystyka przewodów zapewniają szybki i precyzyjny montaż, minimalizując ryzyko błędów podczas instalacji.
Typ gwintu: M8 x 1, rozmiar klucza montażowego: SW9.
Konektor M8 męski prosty do zastosowań EtherCAT to profesjonalne rozwiązanie dla branży automatyki przemysłowej, zapewniające wysoką wydajność, odporność na niekorzystne warunki oraz niezawodność transmisji danych. Idealny do integracji w zaawansowanych systemach sterowania, okablowaniu maszyn, urządzeniach pomiarowych oraz stanowiskach produkcyjnych, gdzie liczy się pewność i trwałość połączenia.
