Ethernet CAT5e
Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
bez koszulek kablowych
ekranowany
Kapturek ochronny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Typ montażu | włożone, przykręcone |
| Family construction form | RJ45 |
| Liczba biegunów | 8 |
| Typ montażu | włożone, przykręcone |
| Family construction form | RJ45 |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 1000 MBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

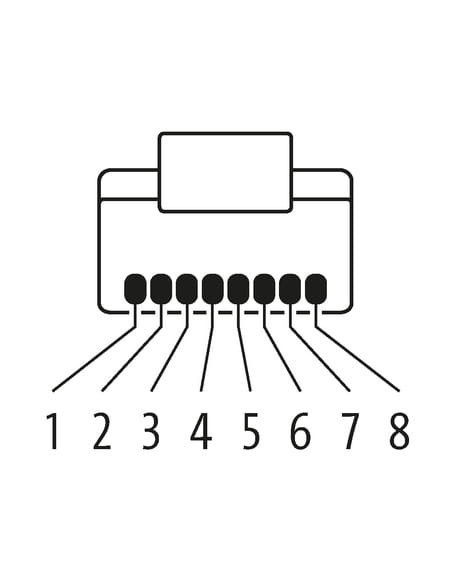

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

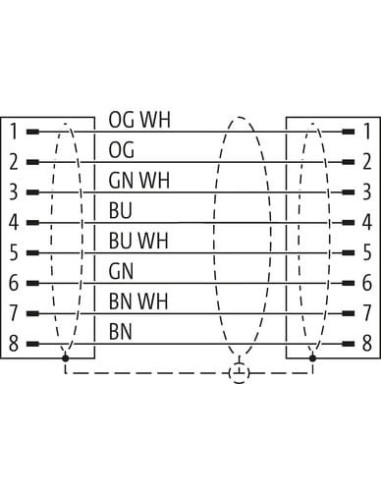

| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4W |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Bandowanie | Foil |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 1,17 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 76,4 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 49000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Liczba cykli skręcania | 3 Mio. 25 °C |
| Skręcanie | ± 270 °/m |
Przewód Ethernet RJ45 męski 0° – RJ45 męski 0° CAT5e 15 m – profesjonalne rozwiązania sieciowe
Złącze Ethernet RJ45 męski 0° – RJ45 męski 0° o długości 15 metrów to wysokiej jakości przewód dedykowany do niezawodnych połączeń sieciowych w technologii CAT5e. Wyposażony w wtyki RJ45 na obu końcach, pozwala na szybkie i trwałe zestawianie połączeń pomiędzy urządzeniami sieciowymi, takimi jak komputery, switche, routery przemysłowe czy panele HMI.
Zastosowania przewodu Ethernet RJ45
Kabel RJ45 15 m sprawdzi się w wielu środowiskach pracy — od aplikacji przemysłowych w automatyce, przez systemy monitoringu, aż po instalacje biurowe i serwerownie. Odporność na działanie olejów i środków chemicznych czyni go doskonałym wyborem do zastosowań, gdzie wymagana jest trwałość oraz ochrona sygnału.
- Łączenie urządzeń sieciowych (switch, router, komputer, kamera sieciowa)
- Automatyka przemysłowa (PLC, sterowniki, panele operatorskie)
- Instalacje monitoringu IP
- Prace serwisowe i tymczasowe połączenia sieciowe
Najważniejsze cechy przewodu RJ45 CAT5e
- Ekranowany kabel (STP) – zapewnia ochronę przed zakłóceniami EMI/RFI
- Kapturek ochronny na wtykach – zabezpieczenie styków przed uszkodzeniami mechanicznymi
- Brak koszulek kablowych – kompaktowy rozmiar dla łatwego prowadzenia przewodu
- Odporność na chemikalia i oleje – możliwość pracy w trudnych warunkach przemysłowych
- Maksymalna przepustowość do 1000 Mbit/s – obsługa połączeń Gigabit Ethernet
- Klasa transmisji CAT5e, Class D (ISO/IEC 11801, EN 50173-1)
- Zatrzaskowa blokada – pewne połączenie i łatwy montaż
- Stopień ochrony IP20 (przy poprawnej instalacji)
- Trwała izolacja z PUR i TPE – długowieczność, bezpieczeństwo oraz brak szkodliwych składników (bezołowiowy, wolny od FCKW)
Konstrukcja przewodu i parametry mechaniczne
Kabel składa się z 8 żył z miedzi ocynowanej, izolowanych wysokiej jakości materiałami (HDPE dla żył, TPE dla płaszcza). Skręcana konstrukcja, foliowe ekranowanie oraz solidna blokada PA zapewniają wysoką jakość sygnału i odporność na czynniki zewnętrzne.
Średnica zewnętrzna przewodu wynosi 7,6 mm, co ułatwia prowadzenie nawet w ograniczonych przestrzeniach instalacyjnych. Przewód może pracować w szerokim zakresie temperatur: od -40°C do +80°C (stała instalacja), co stanowi atut w wymagających środowiskach.
- Odporność na zginanie i skręcanie – nawet 3 miliony cykli skręcania i 1 milion cykli zginania
- Promień gięcia – min. 5 x średnica zewnętrzna (instalacja stała), 10 x średnica zewnętrzna (ruch)
Przewód RJ45 – pewność i bezpieczeństwo transmisji danych
Przewód Ethernet 7700-74718-S4W1500 zapewnia stabilne, szybkie i bezpieczne połączenia, a jednocześnie jest łatwy w instalacji oraz odporny na codzienne obciążenia mechaniczne i środowiskowe. Idealny do zastosowań profesjonalnych, gdzie liczy się niezawodność i zgodność z normami transmisji sieciowej.
Dostępne są również inne długości przewodu RJ45 – na życzenie.
