AS-Interface
Męski prosty – żeński proste

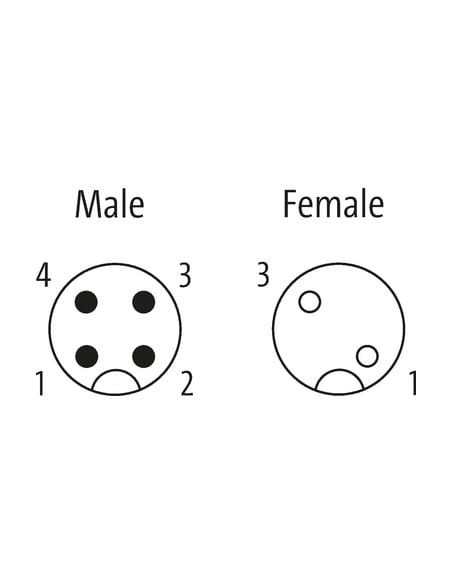

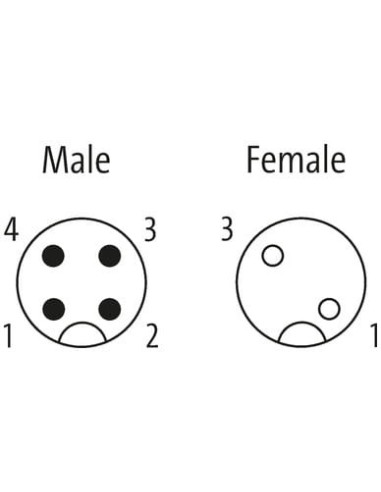

M12 – M12, 2-piny
dla MASI68
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 8 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP67, IP68 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 588 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z 2 Filler twisted |
| Bandowanie | Fiber tape |
| Filler | tak |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 80,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 2,95 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 30 |
| Diameter of single wires | 0,25 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 18 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 300 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 300 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 60 °C Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

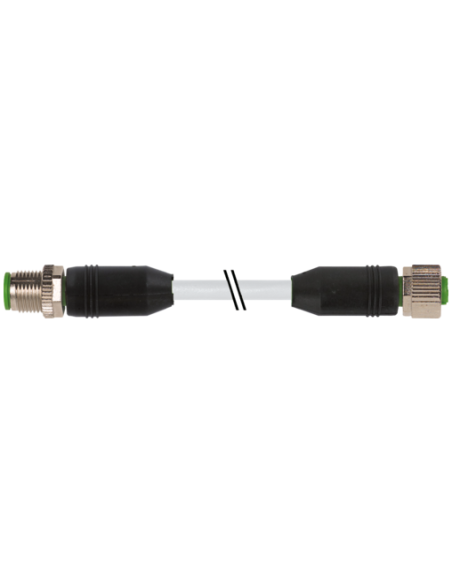

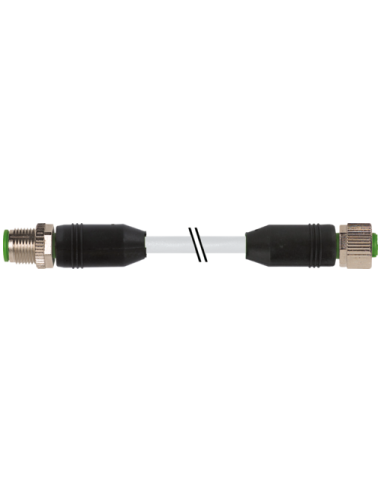

Przewód AS-Interface M12/M12 2-pinowy 8m – Złącze przemysłowe MASI 7060-40005-5880800
Przewód połączeniowy M12 St.ger. na M12 nr MASI 7060-40005-5880800 to specjalistyczny kabel stosowany w systemach automatyki przemysłowej, zaprojektowany z myślą o niezawodnym połączeniu urządzeń AS-Interface. Złącza męskie i żeńskie M12 gwarantują bezpieczną i szybką instalację, a długość przewodu wynosząca 8 metrów pozwala na wszechstronne zastosowanie w rozbudowanych instalacjach.
Możliwości zastosowania i zalety przewodu M12/M12 do systemu AS-Interface
Kabel M12–M12 o dwupinowej konstrukcji dedykowany jest przede wszystkim do zastosowań w rozdzielniach, szafach sterowniczych oraz w urządzeniach zasilających i sterujących siecią AS-Interface. Znajduje zastosowanie w fabrykach, liniach produkcyjnych, a także w instalacjach przemysłowych wymagających wysokiej odporności na warunki środowiskowe oraz bezawaryjności przesyłu sygnałów.
- Szybki i pewny montaż dzięki standardowi złącza M12, kompatybilnemu z wieloma urządzeniami automatyki.
- Wysoka odporność chemiczna i na oleje – obudowa wykonana z nowoczesnego tworzywa sztucznego.
- Klasa szczelności IP67 oraz IP68 zapewnia niezawodność pracy nawet w trudnych, wilgotnych i zapylonych środowiskach.
- Duża wytrzymałość mechaniczna: zabezpieczenie przeciwwstrząsowe oraz stabilność połączenia śrubowego.
- Szeroki zakres temperatur pracy (od -25°C do 85°C) umożliwia eksploatację w wielu aplikacjach przemysłowych.
- Przewód ze skrętką miedzianą (1,5 mm²) zapewnia wysoką wydajność prądową oraz niską stratę sygnału na długich odcinkach.
- Bardzo dobra elastyczność i żywotność – powłoka PUR odporna na promieniowanie UV, ścieranie i mikropęknięcia.
Typowe zastosowania przewodu M12 do systemów AS-i
Kabel połączeniowy AS-Interface M12/M12 to rozwiązanie rekomendowane w poniższych zastosowaniach:
- Automatyka przemysłowa: tworzenie magistrali sieciowych w systemach AS-Interface.
- Przenośniki i linie montażowe: przesyłanie sygnałów sterujących bezpośrednio do elementów wykonawczych i czujników.
- Integracja maszyn i urządzeń z siecią AS-Interface, zarówno w nowych instalacjach, jak i w ramach modernizacji parku maszynowego.
- Systemy bezpieczeństwa i monitoringu produkcji: szybkie i pewne połączenie komponentów systemu.
- Zastosowania w środowiskach agresywnych: odporność na oleje, chemikalia i wysoką wilgotność.
Budowa i parametry mechaniczne kabla AS-Interface M12/M12
Przewód M12/M12 charakteryzuje się solidną budową:
- Powłoka blokady: niklowana
- Korpus złącza: cynkowy odlew ciśnieniowy
- Kabel o średnicy zewnętrznej: 8 mm
- Izolacja żył: PP, twardość 70 ± 5 Shore D

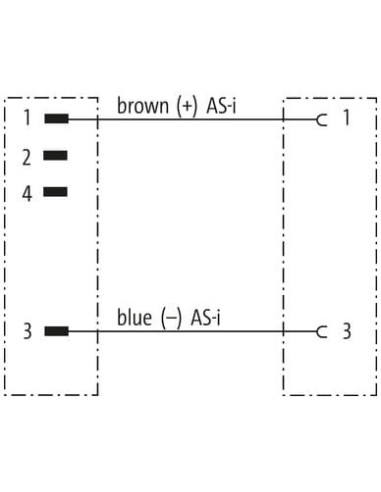

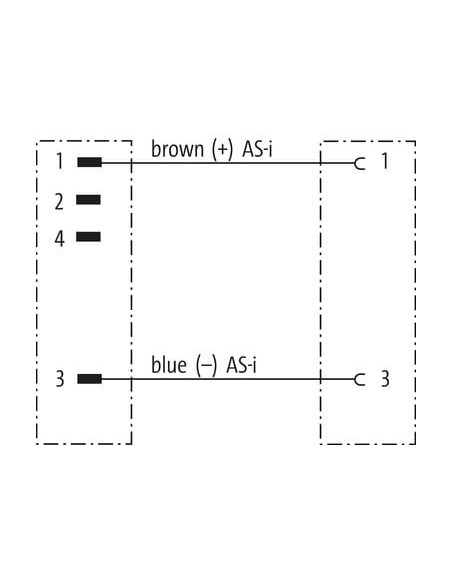

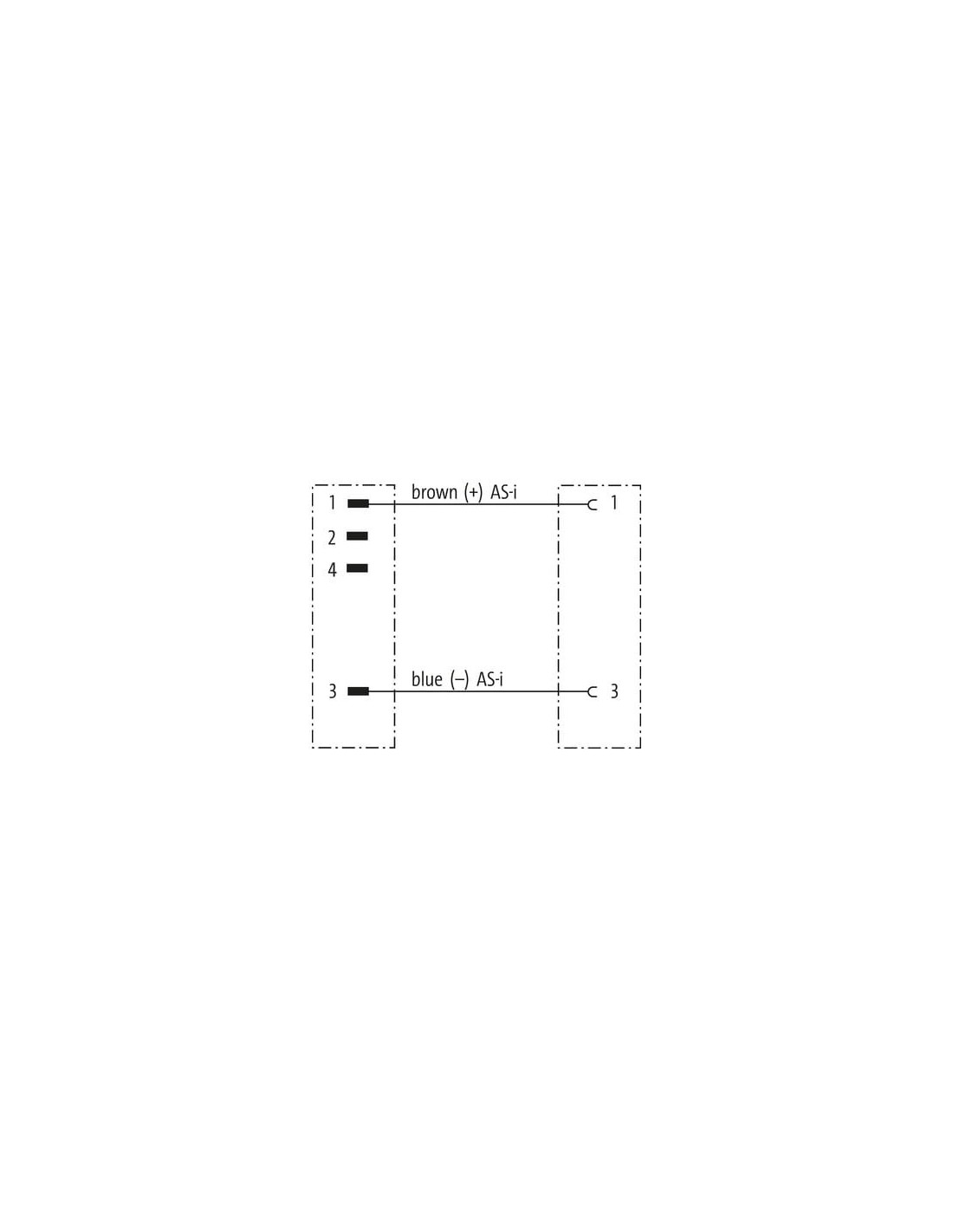

- Oznaczenie kolorystyczne przewodów: brązowy (AS-i +) oraz niebieski (AS-i -)
- Kabel wykonany w technologii wolnej od ołowiu, kadmu, halogenów i silikonu
Duża liczba cykli gięcia (do 5 milionów) oraz odporność na płomień według norm UL i IEC czynią go idealnym wyborem tam, gdzie wymagane są częste ruchy kabla.
Bezpieczeństwo, trwałość i certyfikacja
Kabel posiada certyfikaty jakości i bezpieczeństwa (m.in. cURus), a także spełnia rygorystyczne normy dotyczące ochrony IP67/IP68, odporności na płomień oraz testy elektryczne. Jest idealny do instalacji wymagających wysokiej niezawodności działania oraz długiego okresu eksploatacji.
