Ethernet CAT5e
Męski prosty – męski prosty
M12 – M12, 4-piny
Ekranowany
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-109 (X-Kod.) - DIN EN 61076-2-101 (D-Kod.) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

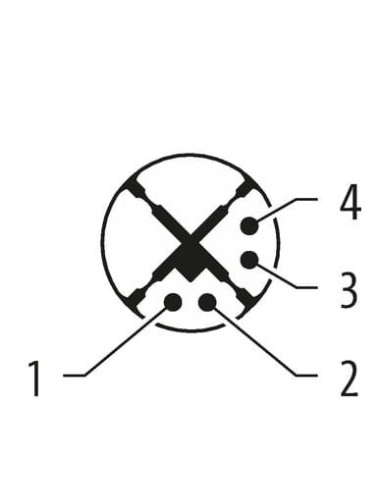

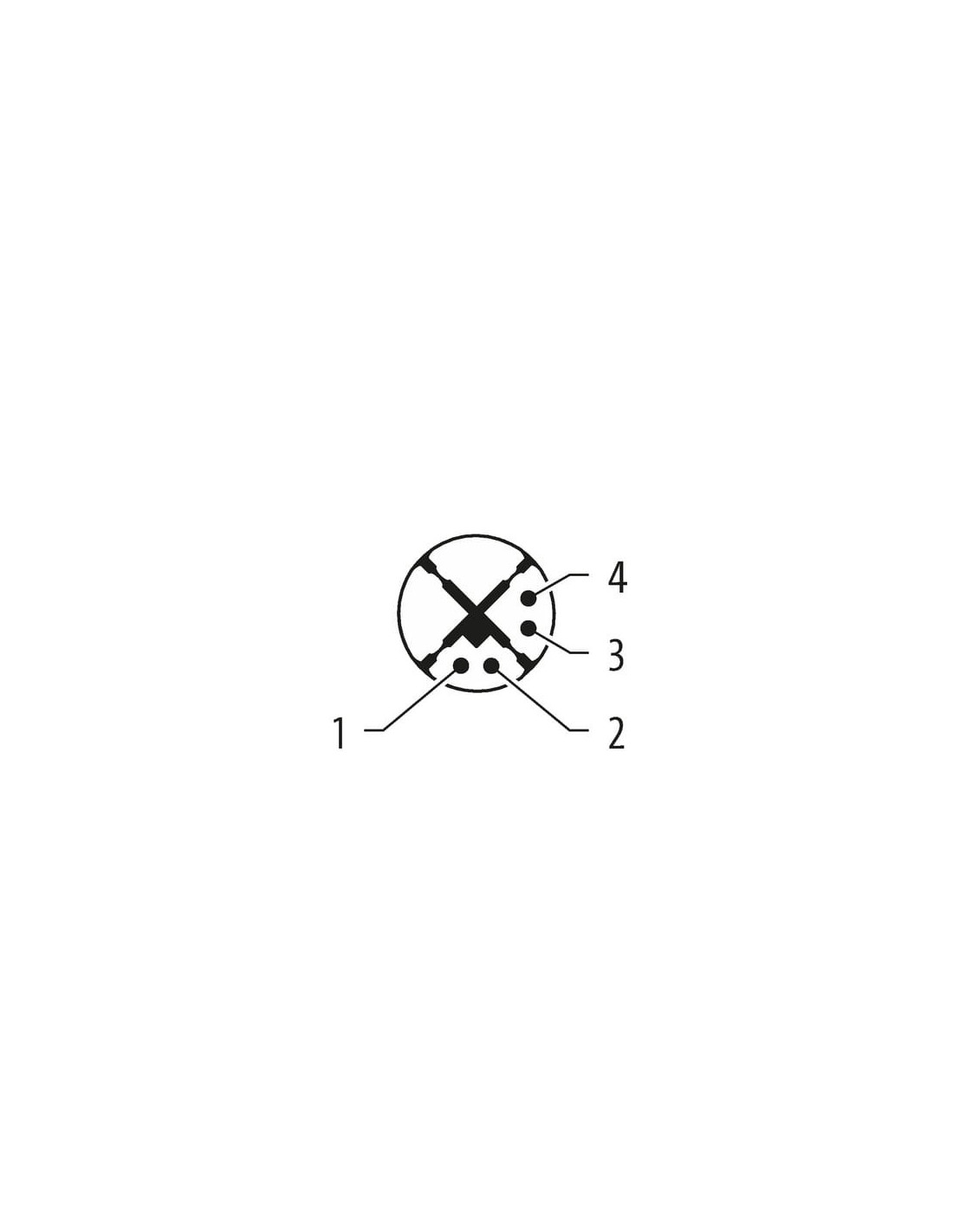

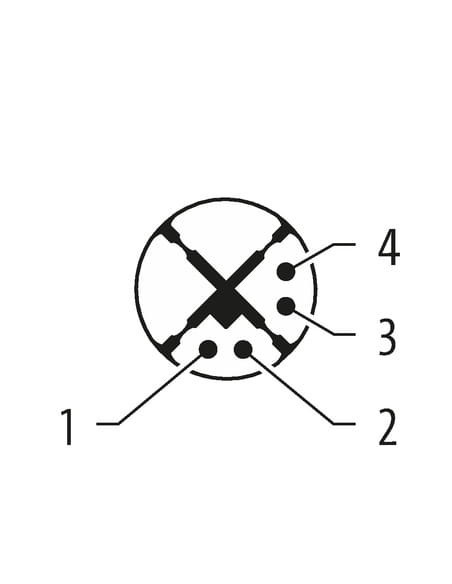

Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

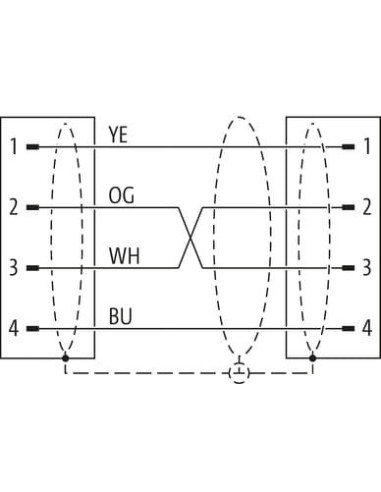

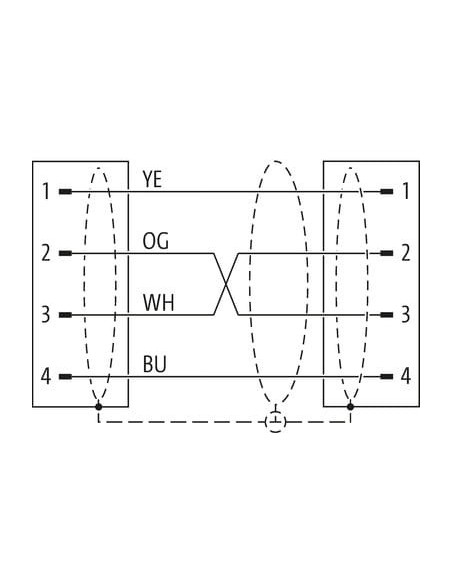

| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 585 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy gwiaździsty twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 68,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2,4 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 85 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3,5 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |
Kabel Ethernet M12 męski 0° X-kod./D-kod. ekranowany 0,5 m – profesjonalne połączenia przemysłowe
Przemysłowy kabel Ethernet M12 o długości 0,5 m, wyposażony w dwa męskie, proste złącza M12 (X-kodowanie i D-kodowanie), to niezawodne rozwiązanie dla wymagających aplikacji sieciowych. Produkt spełnia wysokie standardy zgodności z normami DIN EN 61076-2-109 (X-Kod.) oraz DIN EN 61076-2-101 (D-Kod.), gwarantując bezpieczne i stabilne przesyłanie danych w środowiskach przemysłowych.
Ethernet M12 – wszechstronne możliwości zastosowania
Kabel ekranowany M12 doskonale sprawdza się w instalacjach automatyki, liniach produkcyjnych, maszynach oraz wszędzie tam, gdzie wymagana jest odporność na zakłócenia elektromagnetyczne i pewność połączenia. Jest odpowiedni do przesyłu danych Ethernet CAT5e z prędkością do 100 Mbit/s.
- Zastosowania: przemysł spożywczy, opakowaniowy, automotive, maszyny CNC, robotyka, systemy transportu wewnętrznego
- Automatyka przemysłowa – moduły IO, czujniki, sterowniki PLC
- Budowa maszyn i instalacji – połączenia sieciowe o wysokiej odporności na zakłócenia i wytrzymałości mechanicznej
Odporność i wytrzymałość kabla M12 ekranowanego
Produkt charakteryzuje się wysoką odpornością chemiczną i na oleje dzięki zastosowaniu materiałów takich jak PUR na powłoce zewnętrznej oraz wewnętrzna izolacja z TPE-V. Konstrukcja kabla zapewnia ochronę przed wnikaniem pyłów i wody (stopień szczelności IP65, IP66K, IP67), co pozwala na używanie go nawet w trudnych warunkach przemysłowych.
- Ochrona przed płomieniem i wytrzymałość na ścieranie
- Odporność na czynniki chemiczne i oleje
- Przystosowany do pracy w zakresie temperatur od -40°C do +80°C (praca stała) oraz od -30°C do +70°C (praca ruchoma)
Budowa, jakość i zgodność techniczna złącz M12
Każde ze złączy ma solidną obudowę z niklowanego stopu cynkowego, co zapewnia trwałość mechaniczną oraz odporność na drgania i wstrząsy. Pozłacane styki poprawiają jakość transmisji sygnału i minimalizują opory kontaktowe, a kodowanie X oraz D pozwala na dedykowane wykorzystanie zarówno w nowoczesnych instalacjach sieciowych, jak i w tradycyjnych systemach przemysłowych.
- Gwint: M12 x 1, rozmiar klucza SW13 – łatwość montażu i serwisu
- Wysoki poziom ekranowania – ochrona przed zakłóceniami elektromagnetycznymi
- Średnica zewnętrzna kabla: 6 mm, co pozwala na instalację w ograniczonych przestrzeniach
Bezpieczeństwo i niezawodność Ethernetu przemysłowego
Kabel wyposażony jest w szereg zabezpieczeń chroniących zarówno instalację, jak i urządzenia końcowe, w tym odporność na udary napięciowe, wysoką wytrzymałość izolacji (do 2 kV) oraz klasę materiałów izolacyjnych I. Zastosowanie oplotu miedzianego i foliowej taśmy zwiększa poziom ekranowania aż do 85%.
- Trwałość na miliony cykli gięcia – przystosowany do pracy w systemach ruchomych (C-track)
- Brak halogenów, kadmu i ołowiu – bezpieczeństwo użytkowania
- Identyfikacja kolorystyczna żył: biały, żółty, niebieski, pomarańcz – ułatwia montaż i diagnostykę
Kabel Ethernet M12 X-kod./D-kod. 0,5 m to niezawodne rozwiązanie, które zwiększa efektywność i bezpieczeństwo komunikacji przemysłowej, sprawdzając się wszędzie tam, gdzie wymagana jest maksymalna trwałość oraz odporność na ekstremalne warunki pracy.
