Ethernet CAT5e
Męski prosty – męski prosty

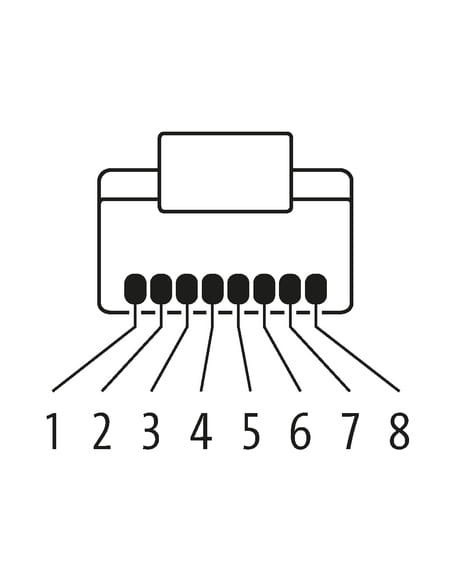

RJ45 – RJ45, 8-piny
bez koszulek kablowych
ekranowany
Kapturek ochronny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, przykręcone |
| Family construction form | RJ45 |
| Liczba biegunów | 8 |
| Typ montażu | włożone, przykręcone |
| Family construction form | RJ45 |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 1000 MBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

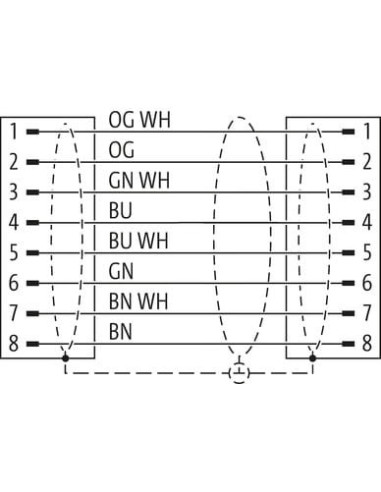

| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4W |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Bandowanie | Foil |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 1,17 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 76,4 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 49000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Liczba cykli skręcania | 3 Mio. 25 °C |
| Skręcanie | ± 270 °/m |
Przewód Ethernet RJ45 męski 0° / RJ45 męski 0° CAT5e 1m 7700-74718-S4W0100 – profesjonalne połączenie sieciowe
Kabel Ethernet RJ45 męski 0° / RJ45 męski 0° o długości 1 metra to wydajne i niezawodne rozwiązanie do zastosowań przemysłowych oraz w sieciach komputerowych. Produkt spełnia wymogi kategorii CAT5e, gwarantując szybki i stabilny transfer danych o prędkości do 1000 Mbit/s. Kabel jest wyposażony w ekranowane złącza RJ45 z prostym układem pinów (8 pinów w pełni obsadzonych), co zapewnia jego kompatybilność z większością urządzeń sieciowych.
Zastosowanie przewodu Ethernet RJ45 – przemysł, automatyka i IT
Przewód doskonale sprawdzi się w:
- połączeniach sieciowych komputerów w biurach oraz serwerowniach,
- łączeniu sterowników PLC oraz urządzeń automatyki przemysłowej,
- instalacjach wymagających kabel odpornego na czynniki zewnętrzne, takich jak przemysł, produkcja, magazyny,
- podłączaniu kamer IP, drukarek sieciowych, switchów i routerów.
Jest szczególnie polecany w miejscach, gdzie wymagana jest zachowanie integralności sygnału, nawet w trudnych warunkach środowiskowych.
Budowa i zalety kabla Ethernet RJ45 męski 0° / RJ45 męski 0°
Konstrukcja kabla obejmuje:
- Pancerz z TPE – zapewnia odporność na ścieranie, oleje i chemikalia, a także na uszkodzenia mechaniczne,
- Ekranowanie foliowe chroniące przed zakłóceniami elektromagnetycznymi (EMI),
- Miedziane, ocynowane przewody 24 AWG — charakteryzujące się wysoką przewodnością i ochroną przed korozją,
- Brak koszulek kablowych – umożliwia łatwe rozprowadzanie przewodu w instalacjach, gdzie wymagane jest swobodne prowadzenie kabla,
- Kapturek ochronny zwiększający trwałość złączy RJ45.
Dzięki zastosowaniu materiałów wysokiej jakości, kabel wykazuje doskonałą elastyczność oraz odporność na zginanie — nawet podczas intensywnego użytkowania.
Specyfikacja techniczna – kluczowe parametry kabla RJ45 CAT5e
- Długość kabla: 1 metr
- Kategoria transmisji: CAT5e, Class D (ISO/IEC 11801:2002)
- Szybkość transmisji danych: do 1000 Mbit/s
- Stopień ochrony: IP20
- Materiał płaszcza: TPE, materiał izolacyjny HDPE
- Temperatura pracy: od -40°C do 80°C (kabel), od -25°C do 85°C (złącza)
- Odporność na oleje, chemikalia i płomień zgodnie z normami UL 1581, DIN EN 60811-404
Przewód sieciowy do profesjonalnych rozwiązań przemysłowych i biurowych
Polecany szczególnie użytkownikom ceniącym niezawodność, wytrzymałość i elastyczność w trudnych warunkach pracy. Dzięki zastosowaniu wysokiej jakości materiałów oraz zaawansowanej technologii ekranowania, kabel ten zapewnia stabilny sygnał nawet w obliczu silnych zakłóceń elektromagnetycznych. Możliwość zamówienia kabli o innych długościach pozwala na dopasowanie produktu do indywidualnych projektów i instalacji.
