Ethernet CAT6A

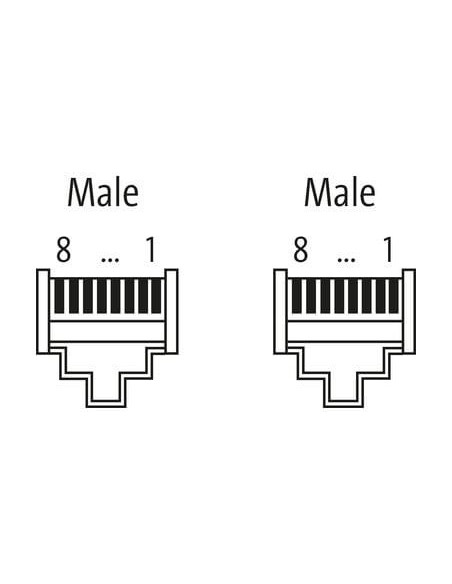

Męski prosty – męski prosty

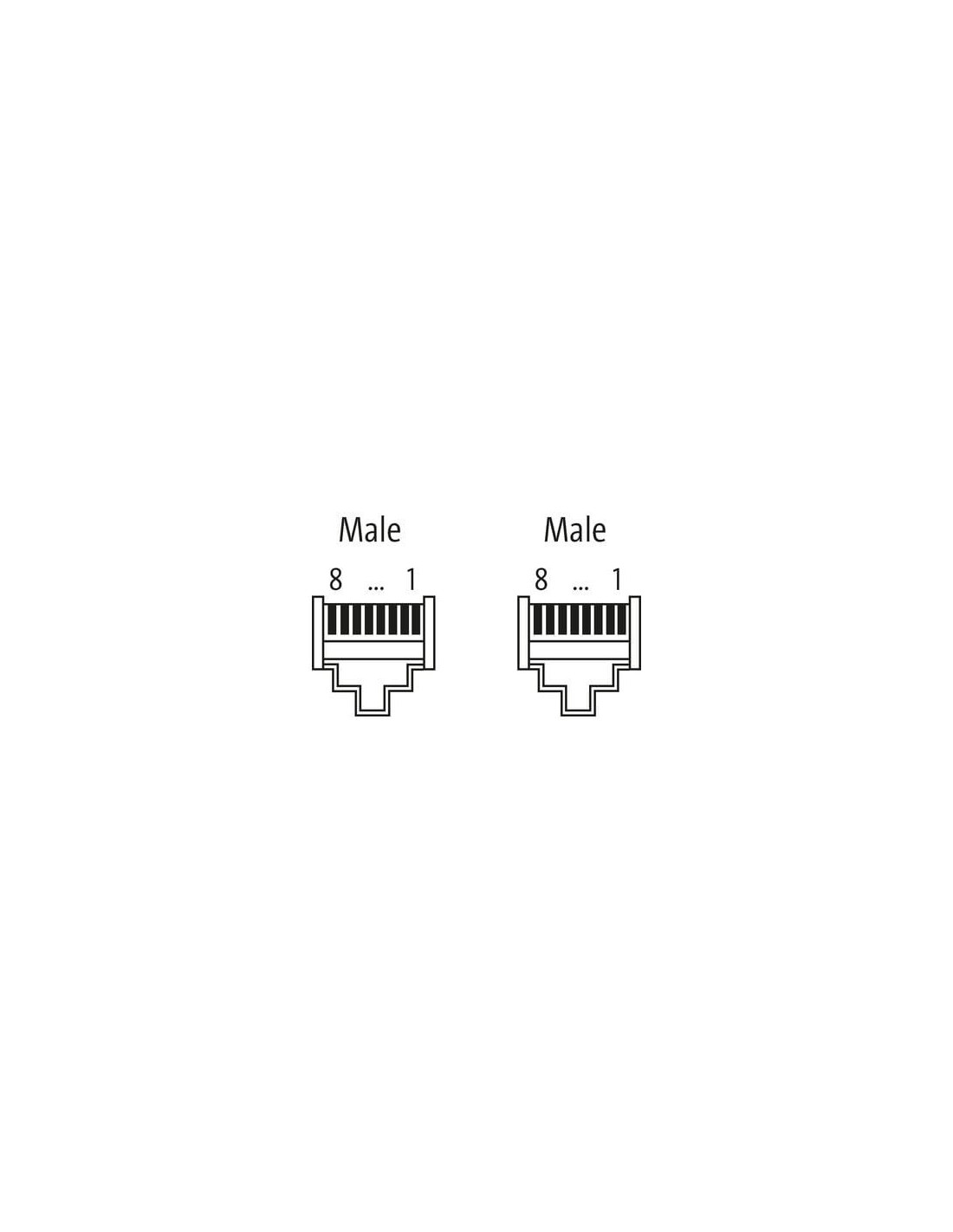

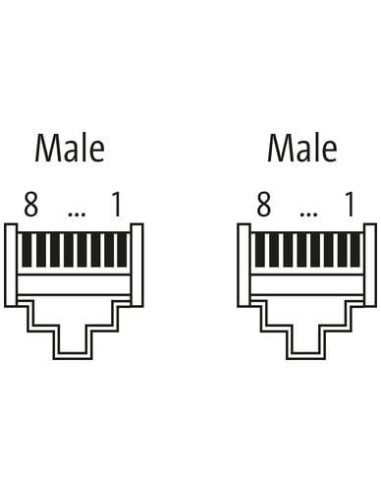

RJ45 – RJ45, 8-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,17 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 25 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6A |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

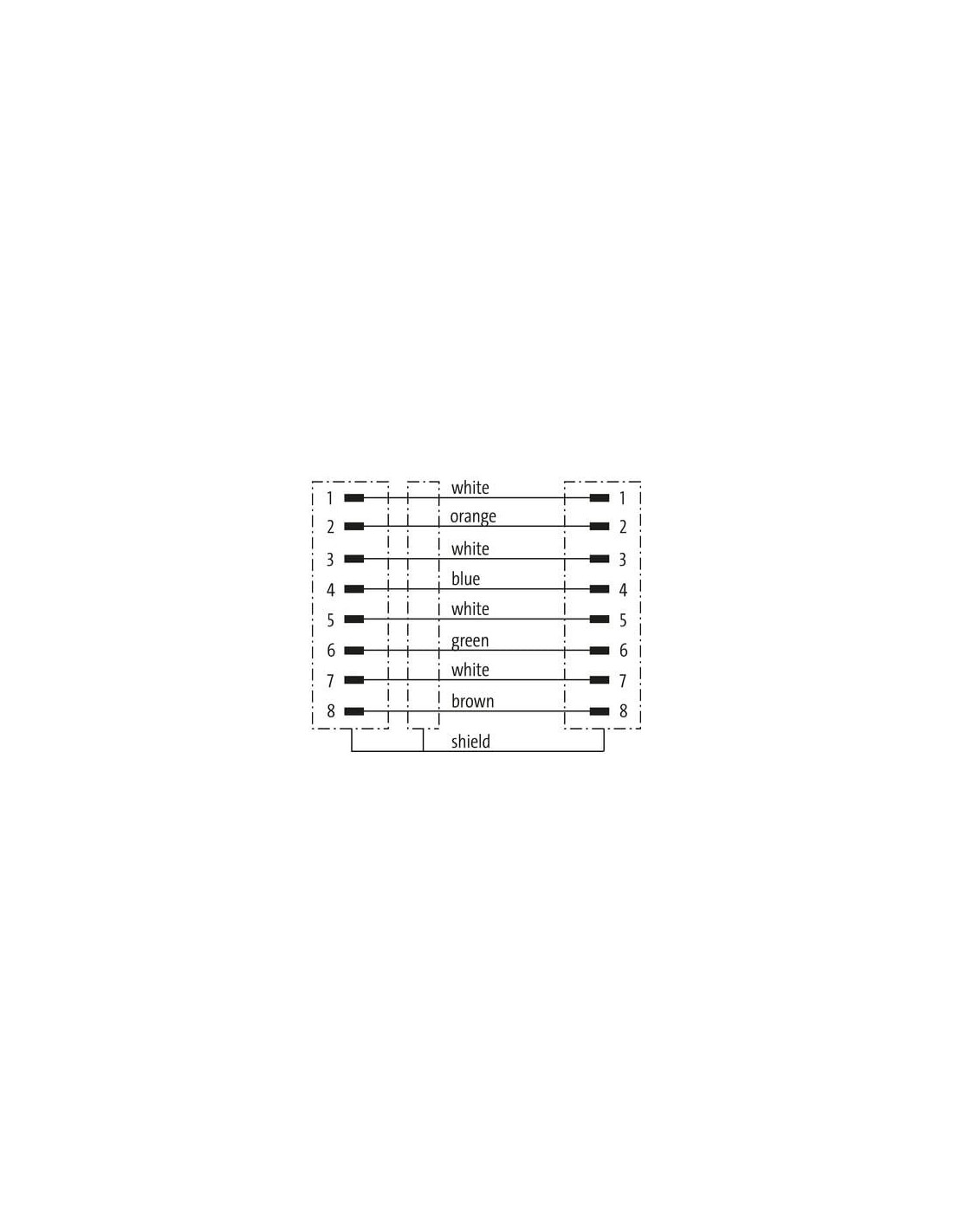

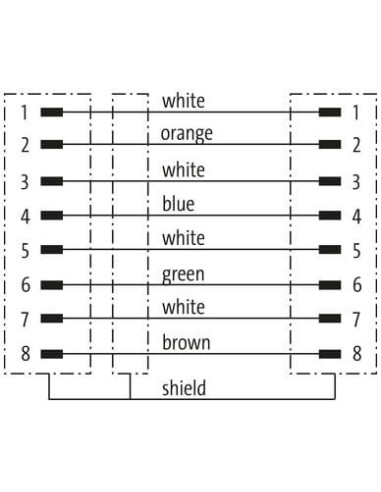

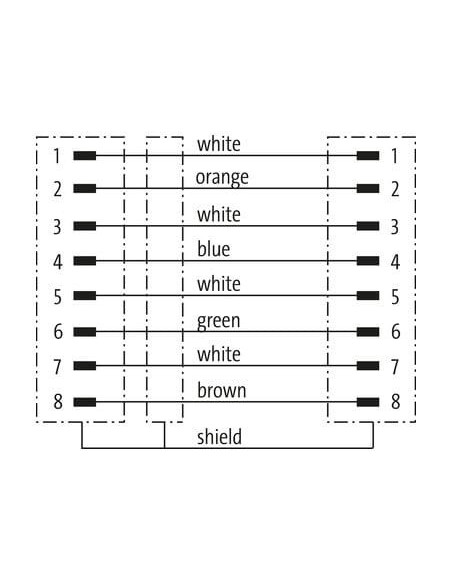

| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
General data | Cable
| Identyfikacja przewodu | 478 |
| Kolor izolacji | zielony |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 8 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | 0 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |

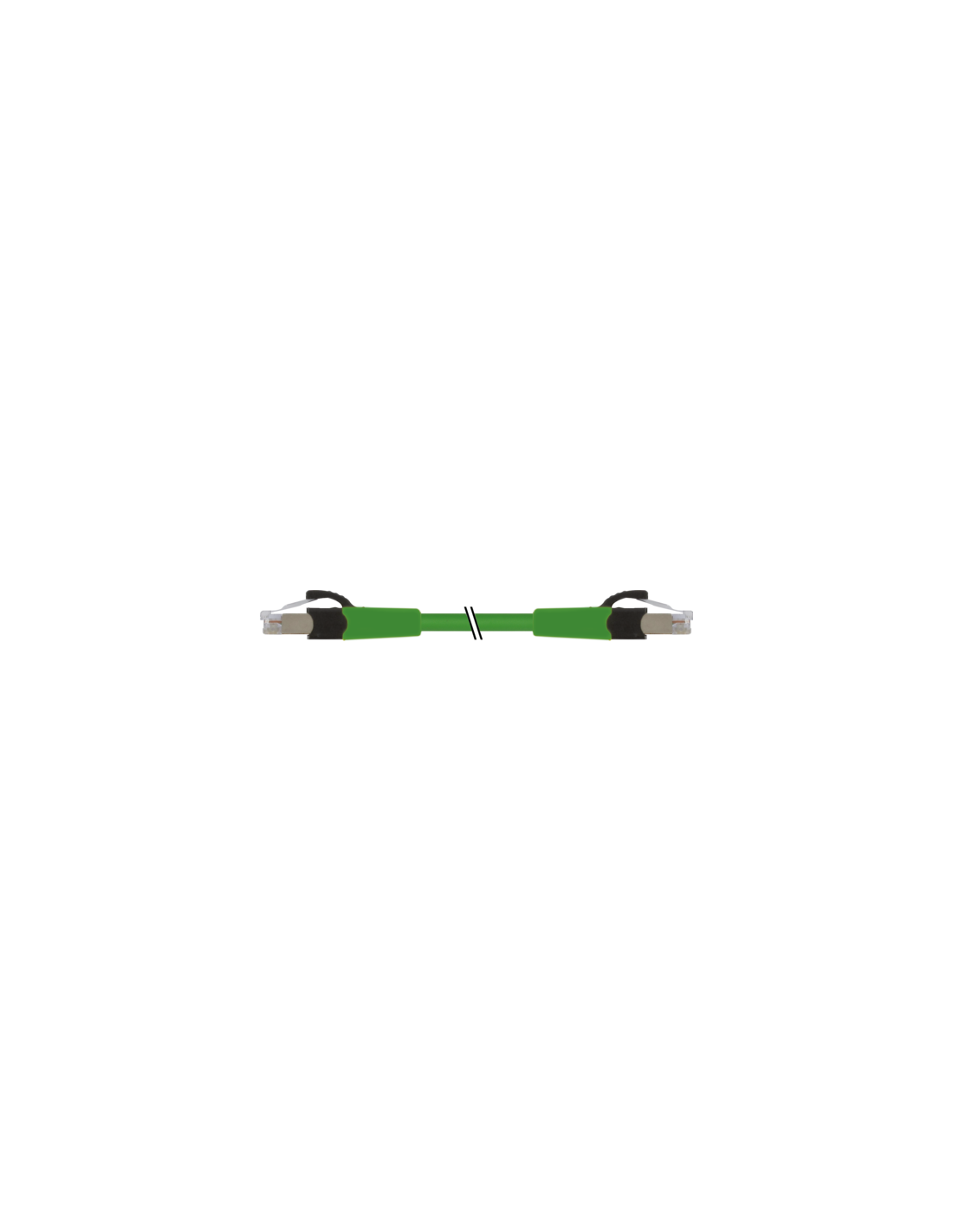

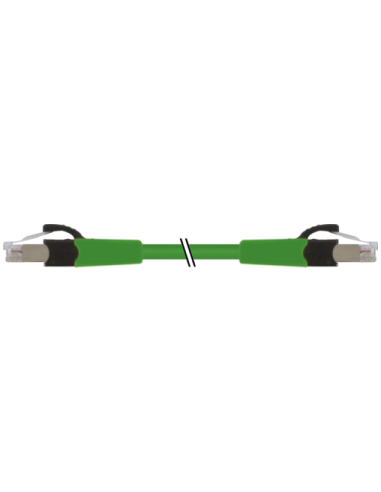

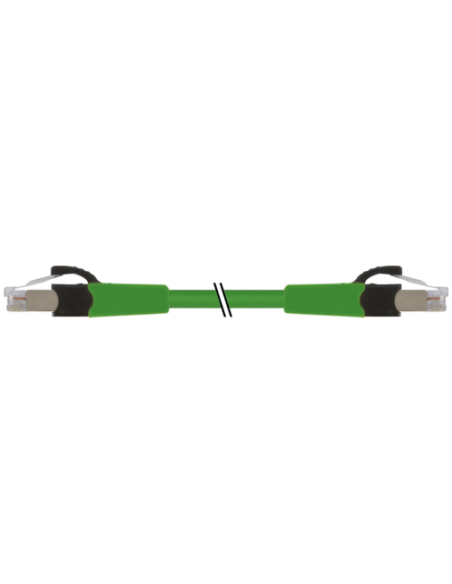

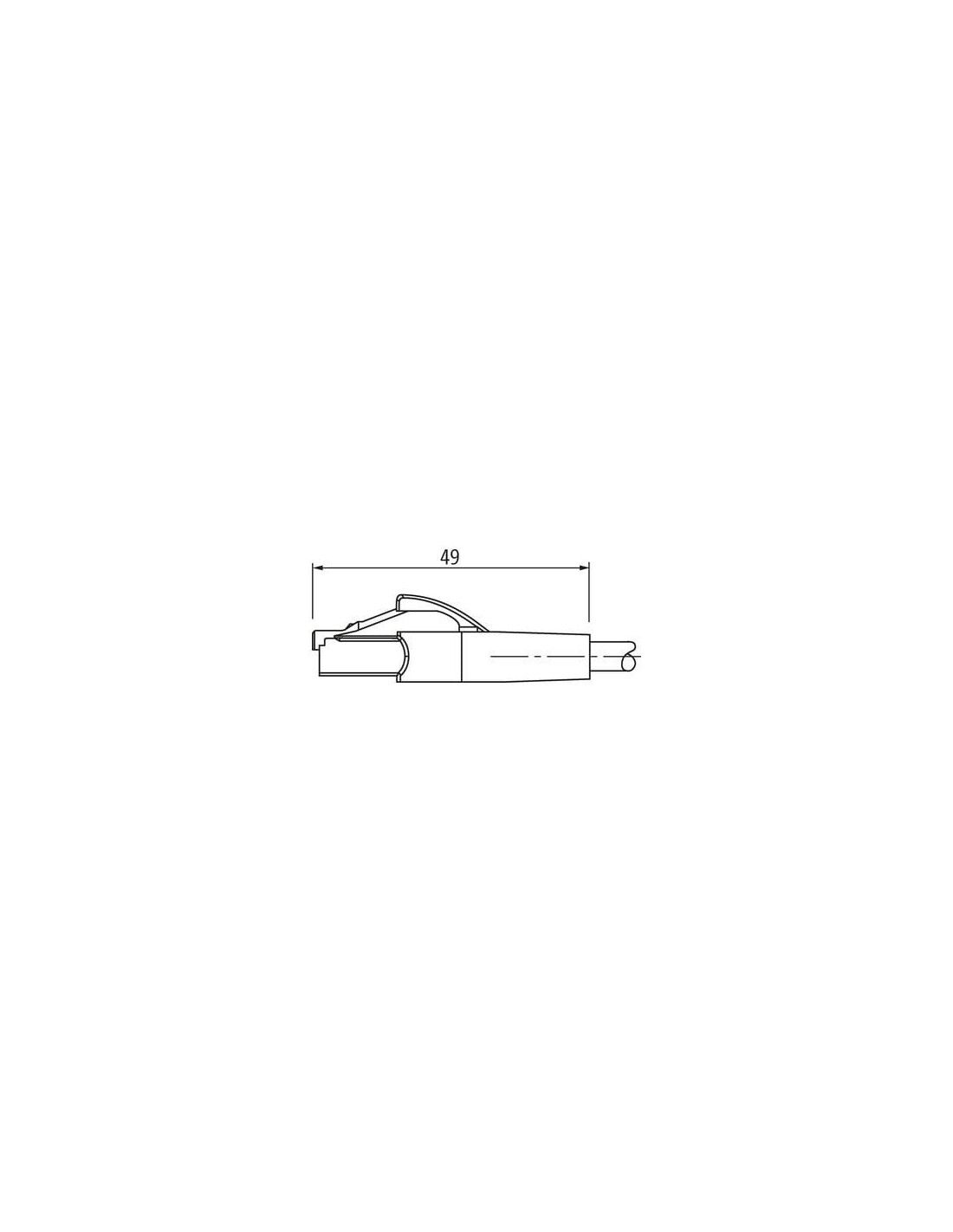

Konektor RJ45 męski prosty CAT6A – Przewód Ethernet Gigabit 0,17 m
Konektor RJ45 męski prosty z obu stron, z ekranowaniem do zastosowań przemysłowych oraz sieciowych, jest produktem przeznaczonym do szybkiego i niezawodnego przesyłania danych w sieciach Ethernet o przepustowości do 10 Gbit/s (kategoria CAT6A). To rozwiązanie wyróżnia się wysoką trwałością mechaniczną oraz odpornością na zakłócenia elektromagnetyczne, dzięki czemu doskonale sprawdza się w środowiskach o podwyższonych wymaganiach.
Najważniejsze zalety i zastosowania kabla RJ45 – RJ45
- Przepustowość do 10 Gbit/s – obsługuje najnowsze standardy transmisji danych Ethernet (CAT6A).
- Ekranowanie – skutecznie chroni przed zakłóceniami EMI/RFI.
- Kompaktowa długość – 0,17 m, idealna do łączenia urządzeń w szafach sterowniczych, systemach automatyki lub montażu na panelach.
- Trwałe materiały – obudowa z PUR o odporności chemicznej i na oleje, płaszcz oraz izolacja przewodów z FRNC o podwyższonej niepalności.
- Odpowiedni do warunków przemysłowych – zakres temperatur pracy wynosi od -25°C do 85°C, odporność na płomień, oleje oraz wybrane chemikalia.
- Stopień ochrony IP20 – dedykowany do zastosowań wewnętrznych w hermetycznych szafach sterowniczych i rozdzielnicach.
Zastosowania przewodu sieciowego RJ45 CAT6A
Krótkie kable RJ45 – RJ45 męski prosty stosowane są przede wszystkim do:
- łączenia urządzeń w instalacjach przemysłowych i automatyki,
- zastosowań w szafach sterowniczych i rozdzielnicach,
- sieci komputerowych oraz systemów monitoringu,
- przewodzenia sygnałów i zasilania w urządzeniach przemysłowych,
- łączenia paneli HMI, sterowników PLC, switchów oraz innych urządzeń komunikacyjnych.
Budowa i cechy przewodu Ethernet
Kabel o długości 0,17 m posiada osiem żył wykonanych ze skrętki miedzianej (26 AWG), z dodatkowymi ekranami oplatającymi przewody, co przekłada się na ograniczenie przesłuchów oraz strat sygnału. Płaszcz oraz izolacja kabli wykonane są z trwałych, niepalnych materiałów klasy FRNC. Dedykowane barwy izolacji oraz odpowiednia konstrukcja przewodu ułatwiają prawidłową instalację i identyfikację podczas montażu.
Bezpieczny montaż i użytkowanie
Konektory RJ45 wyposażone są w blokadę zatrzaskową, co gwarantuje stabilne połączenie w trakcie pracy. Wszelkie połączenia powinny być zabezpieczone przed nadmiernymi obciążeniami mechanicznymi, na przykład przy pomocy opasek kablowych. Cechą istotną podczas instalacji jest zachowanie minimalnego promienia gięcia (5 x średnica zewnętrzna przewodu), co pozwala na utrzymanie szczelności oraz parametrów transmisyjnych przewodu.
Podsumowanie
Konektor RJ45 męski prosty – RJ45 męski prosty CAT6A, kod 7000-74711-4780017, to niezawodne rozwiązanie dla instalacji przemysłowych, serwerowni, szaf sterowniczych oraz wszędzie tam, gdzie wymagana jest stabilna i szybka transmisja danych oraz odporność na niekorzystne warunki środowiskowe. Szeroki zakres temperatur pracy i odporność mechaniczna czynią kabel idealnym wyborem w zaawansowanych aplikacjach automatyki i przemysłu.
