Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5

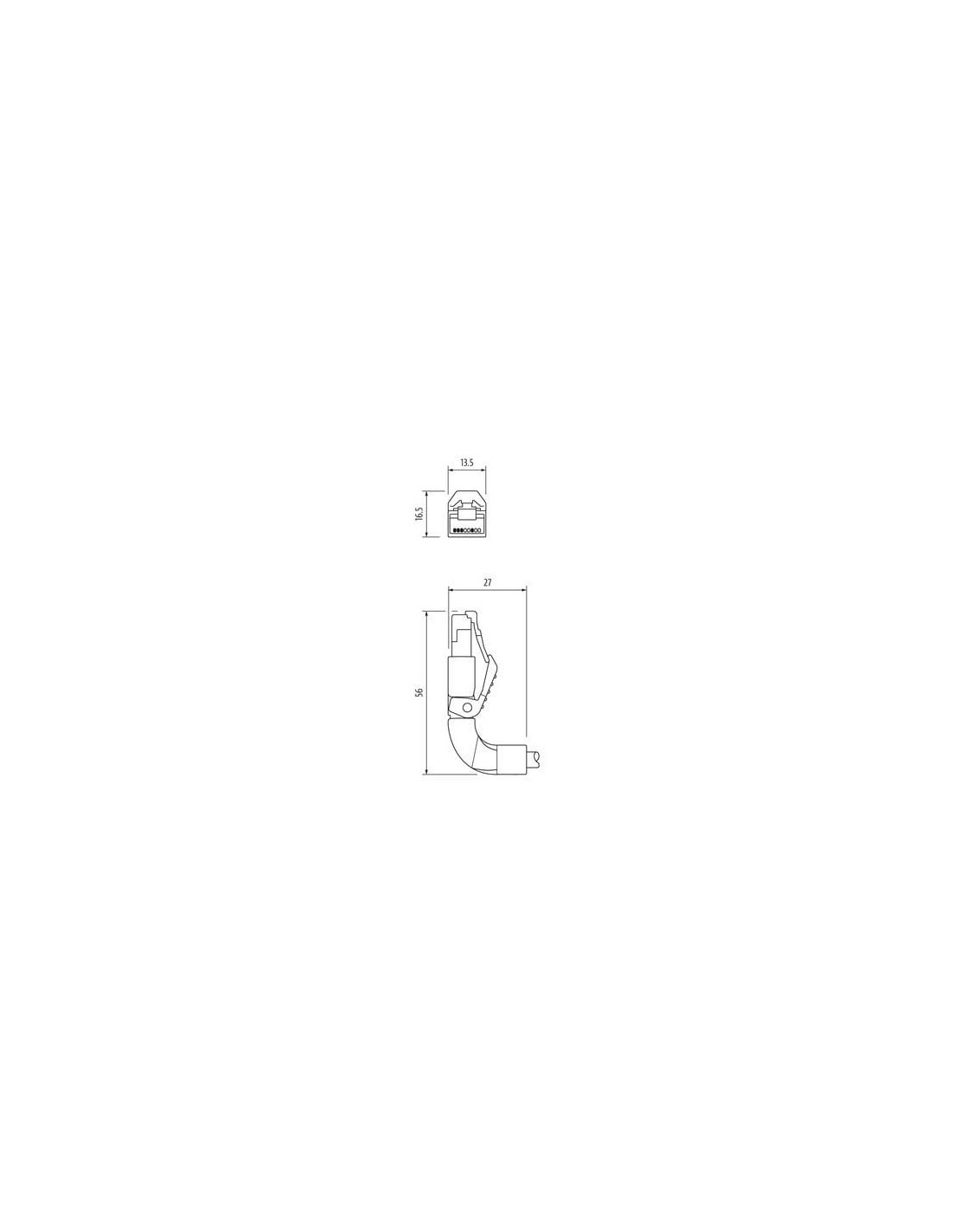

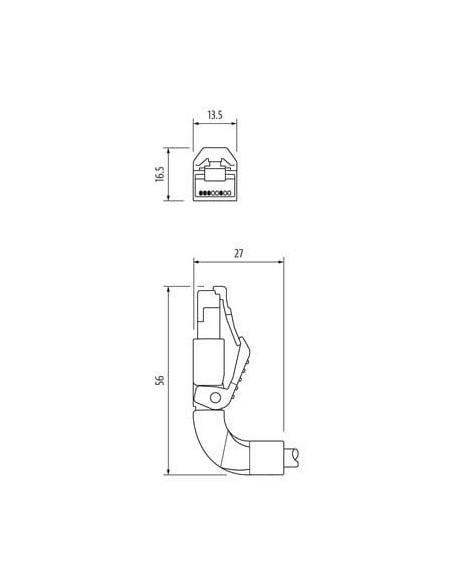

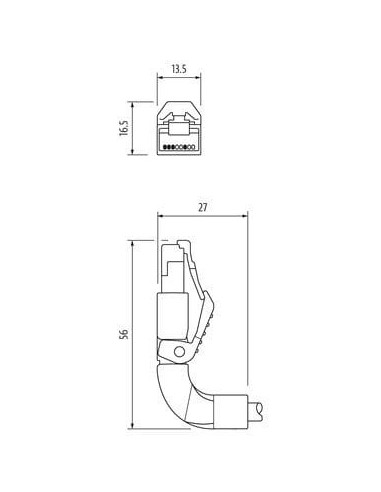

Męski prosty – męski 90° dolny
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,6 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

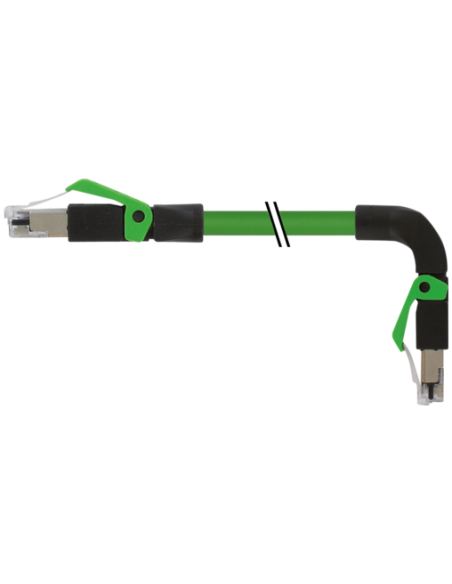

Kabel Ethernet RJ45 męski prosty / męski 90° w dół – ekranowany, 0,6 m | Przemysłowy przewód sieciowy CAT5
Kabel Ethernet RJ45 męski 0° / RJ45 męski 90° w dół o długości 0,6 m to zaawansowane technologicznie rozwiązanie do wymagających zastosowań przemysłowych oraz automatyki, gdzie niezawodność i odporność na czynniki zewnętrzne mają kluczowe znaczenie. Jego ekranowana konstrukcja zapewnia ochronę przed zakłóceniami elektromagnetycznymi, co gwarantuje stabilność transmisji sygnału.
Ethernet przemysłowy CAT5 o wysokiej niezawodności
Przewód Ethernet CAT5 klasy D spełnia rygorystyczne normy ISO/IEC 11801:2002 oraz EN 50173-1, umożliwiając transmisję danych do 100 Mbit/s w trybie Full Duplex. To doskonały wybór do połączeń urządzeń sieciowych na liniach produkcyjnych, w szafach sterowniczych czy w systemach monitoringu.
Zastosowanie i możliwości wykorzystania kabla RJ45 w przemyśle
Ten rodzaj przewodu sprawdzi się w miejscach, gdzie ograniczona przestrzeń uniemożliwia zastosowanie klasycznego wtyku RJ45. Dzięki zastosowaniu jednego wtyku prostego (0°) i jednego wtyku kątowego (90° w dół), możliwe jest wygodne podłączenie urządzeń w trudno dostępnych miejscach, takich jak rozdzielnice, szafki automatyki czy urządzenia przemysłowe.
- Zastosowania w automatyce przemysłowej
- Integracja urządzeń sieciowych w rozdzielniach i szafach sterowniczych
- Wykorzystanie w przemyśle produkcyjnym oraz w środowiskach o podwyższonej obecności zakłóceń elektromagnetycznych
- Instalacje maszyn i robotów, gdzie występują ruchome elementy
- Połączenia paneli operatorskich i modułów komunikacyjnych
Wytrzymałość oraz odporność mechaniczna i chemiczna
Przewód wykonany jest z wysokiej jakości materiałów: płaszcz z PUR oraz złącza z elementami PA zapewniają trwałość oraz doskonałą odporność na chemikalia, oleje i czynniki mechaniczne. Ekranowanie przewodu (oplot miedziany, ocynowany) chroni sygnał, nawet w warunkach podwyższonego poziomu zakłóceń elektromagnetycznych.
Konstrukcja i dodatkowe atuty przewodu RJ45 0°/90°
- Stopień ochrony IP20 – idealny do montażu wewnątrz urządzeń i rozdzielnic
- Solidne zatrzaski zabezpieczają przed przypadkowym rozłączeniem
- Wysoka elastyczność i odporność na zginanie (do 3 mln cykli gięcia)
- Odpowiedni do szerokiego zakresu temperatur pracy: od -25°C do +85°C (przewód: -40°C do +80°C)
- Bezhalogenowa oraz bezołowiowa konstrukcja płaszcza – zgodność z wymogami środowiskowymi
- Przewód ekranowany dla ochrony przed zakłóceniami EMI
- Łatwość montażu dzięki wtykowi kątowemu 90°
Typowe parametry i właściwości kabla Ethernet RJ45 CAT5 ekranowanego
- Długość przewodu: 0,6 m – idealny do zwartych instalacji
- Przewód 4-żyłowy, kolorystyka: biały, żółty, niebieski, pomarańczowy
- Średnica zewnętrzna: 6,7 mm, średnica izolacji żył: 1,4 mm
- Przekrój przewodu: 22 AWG
- Charakterystyka impedancji: 100 Ω ±15% @ 100 MHz
- Wytrzymałość na ogień: IEC 60332-2-2, UL 1581
Kabel RJ45 męski 0° / męski 90° w dół stanowi gotowe rozwiązanie dla profesjonalnych instalacji sieciowych wymagających niezawodności, precyzji oraz zgodności ze standardami przemysłowymi.
