Ethernet CAT6A
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Męski 90° – męski prosty
M12 – RJ45, 8-piny
Kodowanie X
ekranowany
bez koszulek kablowych
Kapturek ochronny
Właściwości transmisyjne przy transmisji kanałowej do 50 m
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | kątowy |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady śruby | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor obudowy | czarny |
| Kolor uchwytu stykowego | zielony |
| Materiał blokady śruby | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4X |
| Funkcja kabla | Dane |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki o Insulation element twisted |
| Bandowanie | Foil |
| Filler | Insulation element |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
Mechanical data | Cable
| Długość kabli maks. | 66 m |
| Cable weigth | 65,48 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 0,9 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Characteristic impedance | 100 Ω @ 100 MHz |
| Electrical resistance line constant wire | 212 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 2 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 84850 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 2 s |
| Loop resistance | 424 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. @ 25 °C |
| Dystans (C-track) | 0,6 m @ 25 °C |
| Prędkość ruchu (C-track) | 1,2 m/s @ 25 °C |
| Liczba cykli skręcania | 3 Mio. 25 °C |
| Skręcanie | ± 270 °/m @ 25 °C |
| Prędkość skrętu | 60 Cykle/min 25 °C |
Złącze przemysłowe M12 90° X-kodowane do Ethernet CAT6A – RJ45 0° Gigabit do 10 GBit/s
Złącze męskie M12 90° X-kodowane oraz złącze męskie RJ45 0°, o długości przewodu 7,5 m, to specjalistyczny przewód połączeniowy przeznaczony do przemysłowych zastosowań Ethernet. Sprawdza się wszędzie tam, gdzie wymagane jest niezawodne i szybkie przesyłanie danych zgodnie z kategorią CAT6A oraz Gigabit Ethernet (do 10 GBit/s). Standardowe kodowanie X oraz wysokiej jakości ekranowanie gwarantują ochronę przed zakłóceniami elektromagnetycznymi.
Typowe zastosowania złącza M12 – RJ45 w automatyce przemysłowej i sieciach Ethernet
Kabel M12 – RJ45 znajduje zastosowanie w środowiskach, gdzie wymagana jest odporność na czynniki zewnętrzne, wysoka trwałość oraz spełnienie norm przemysłowych. Idealnie sprawdza się w:
- Połączeniach urządzeń automatyki przemysłowej z siecią Ethernet
- Systemach sterowania maszyn oraz linii produkcyjnych
- Środowiskach o wysokim zapyleniu oraz obecności olejów i chemikaliów
- Połączeniach Przemysłowego Internetu Rzeczy (IIoT)
- Instalacjach wymagających zachowania klasy szczelności IP66K/IP67 oraz wysokiej niezawodności transmisji
Zalety produktu – Złącze M12 x 1 kątowe 90° z przewodem Ethernet CAT6A
Produkt spełnia rygorystyczne wymagania środowisk przemysłowych dzięki:
- Wysokiej prędkości transmisji danych: obsługa do 10 GBit/s (Gigabit Ethernet)
- Podwyższonemu stopniowi ochrony: IP66K oraz IP67 w stanie połączenia – gwarancja odporności na wodę, pył i mycie ciśnieniowe
- Odporności chemicznej: trwały materiał obudowy (PUR, TPE), odporny na oleje i środki chemiczne
- Trwałym złączom: pozłacane styki oraz metalowe elementy mocujące (cynkowy odlew ciśnieniowy zapewniający stabilność i ścisłe połączenie)
- Elastyczności montażu: wtyk kątowy M12 oraz prosty RJ45 dla łatwego podłączenia w trudno dostępnych miejscach
- Brak koszulek kablowych – łatwy dostęp do przewodu oraz niski profil instalacyjny
- Możliwości pracy w szerokim zakresie temperatur: od -40°C do +85°C (w zależności od elementu przewodu)
- Długiej żywotności przewodu – odporność na liczne cykle gięcia i skręcania (idealne do aplikacji ruchomych, takich jak prowadnice kablowe – C-track)
Specyfika budowy przewodu przemysłowego CAT6A, 8-żyłowego
Kabel sieciowy posiada 8 żył (skrętka miedziana, ocynowana) o przekroju 26 AWG, ekranowany za pomocą folii, co zapewnia doskonałe właściwości transmisyjne na długości nawet do 66 m. Przewód jest wolny od ołowiu i FCKW, spełniając rygorystyczne normy ekologiczne.
- Rozkład żył: kolory zgodne ze standardem Ethernet
- Średnica zewnętrzna przewodu: 7,4 mm
- Izolacja: HDPE
- Płaszcz: TPE – zwiększona odporność mechaniczna
- Odporność na płomień i oleje: zgodność z normami IEC i UL

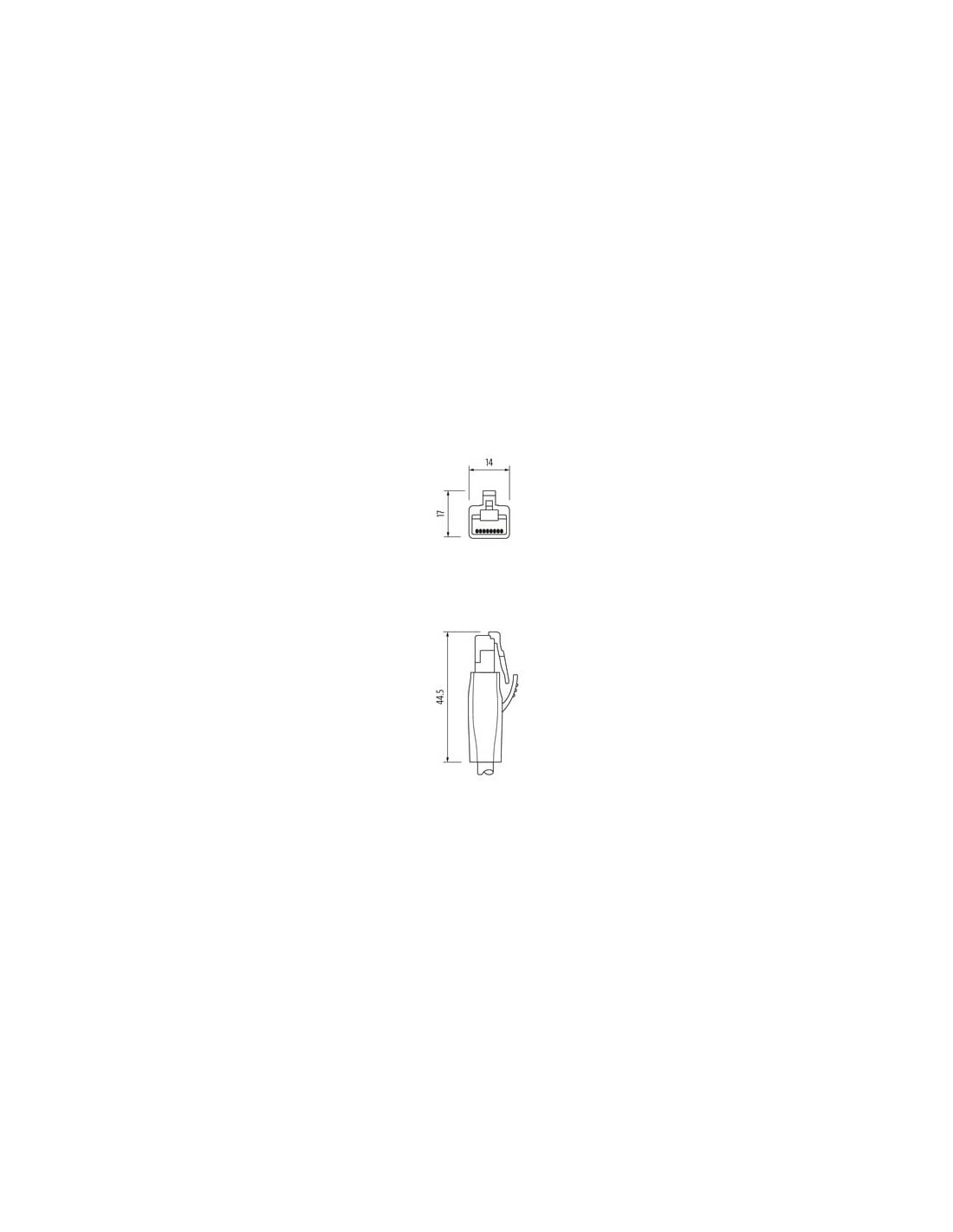

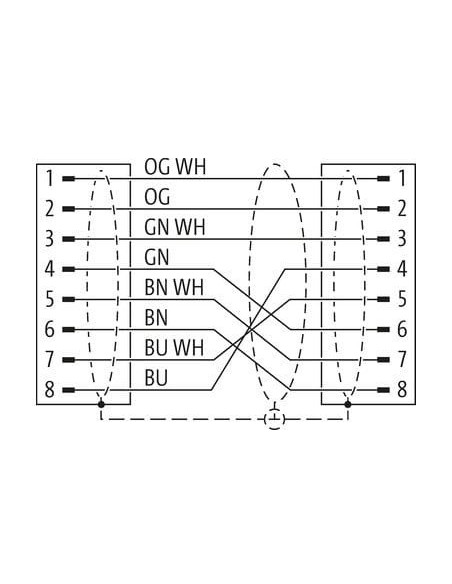

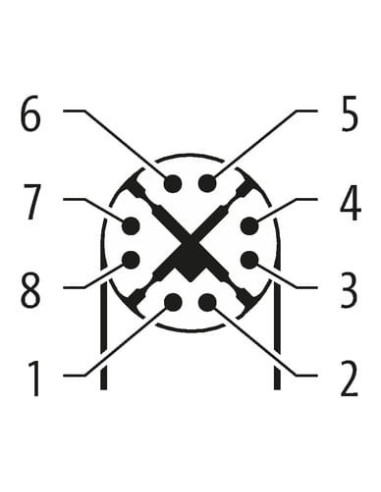

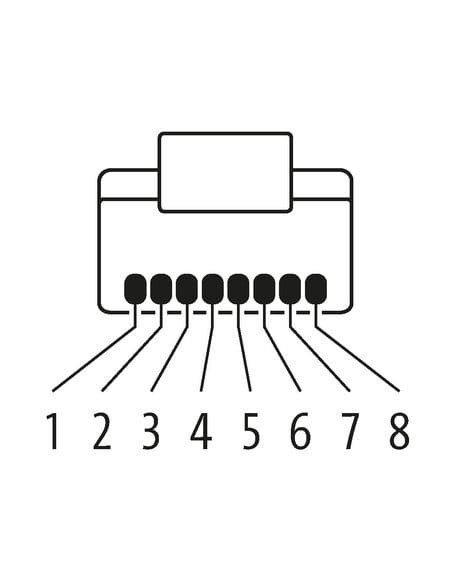

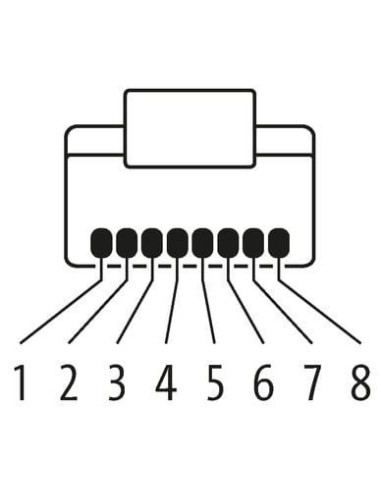

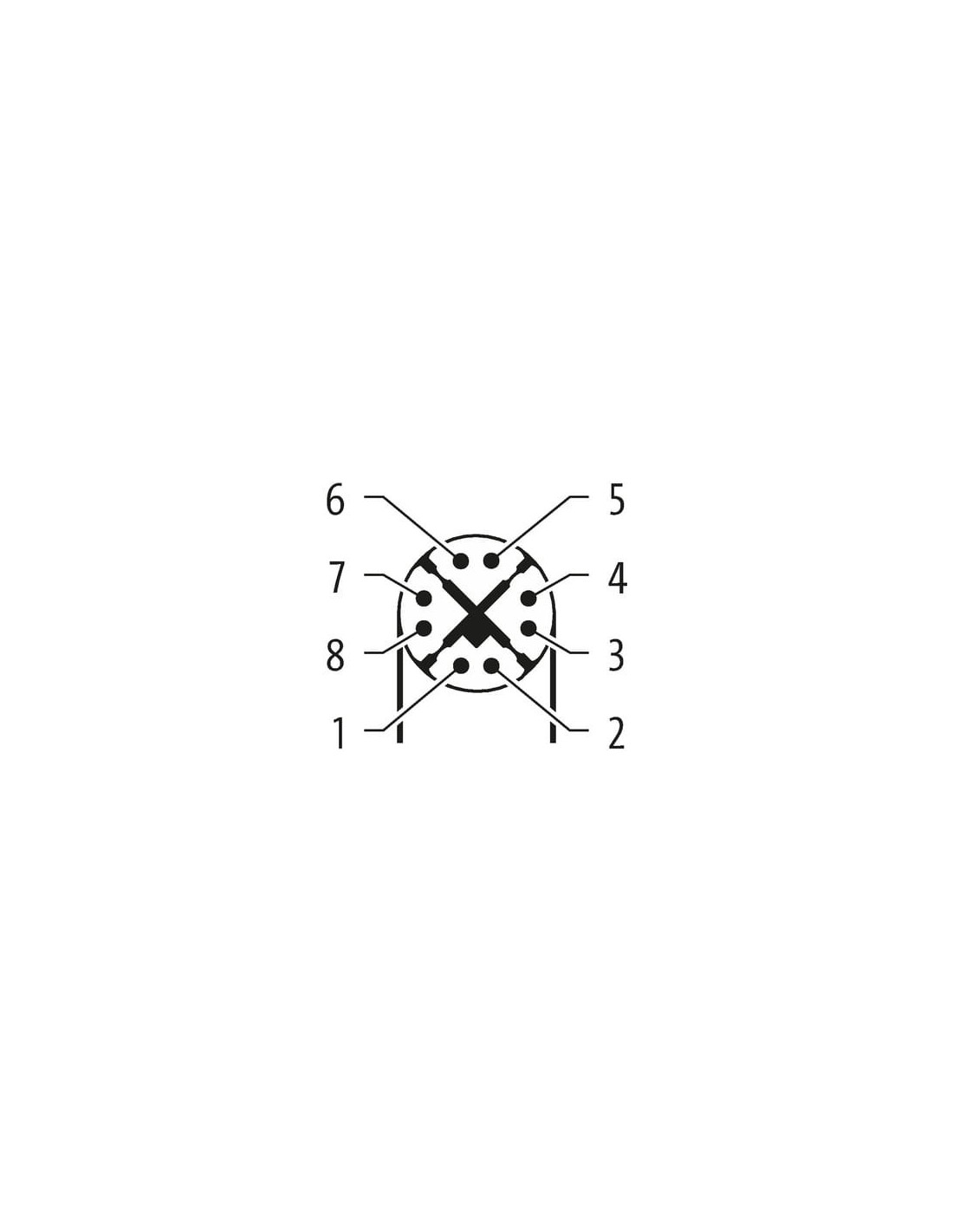

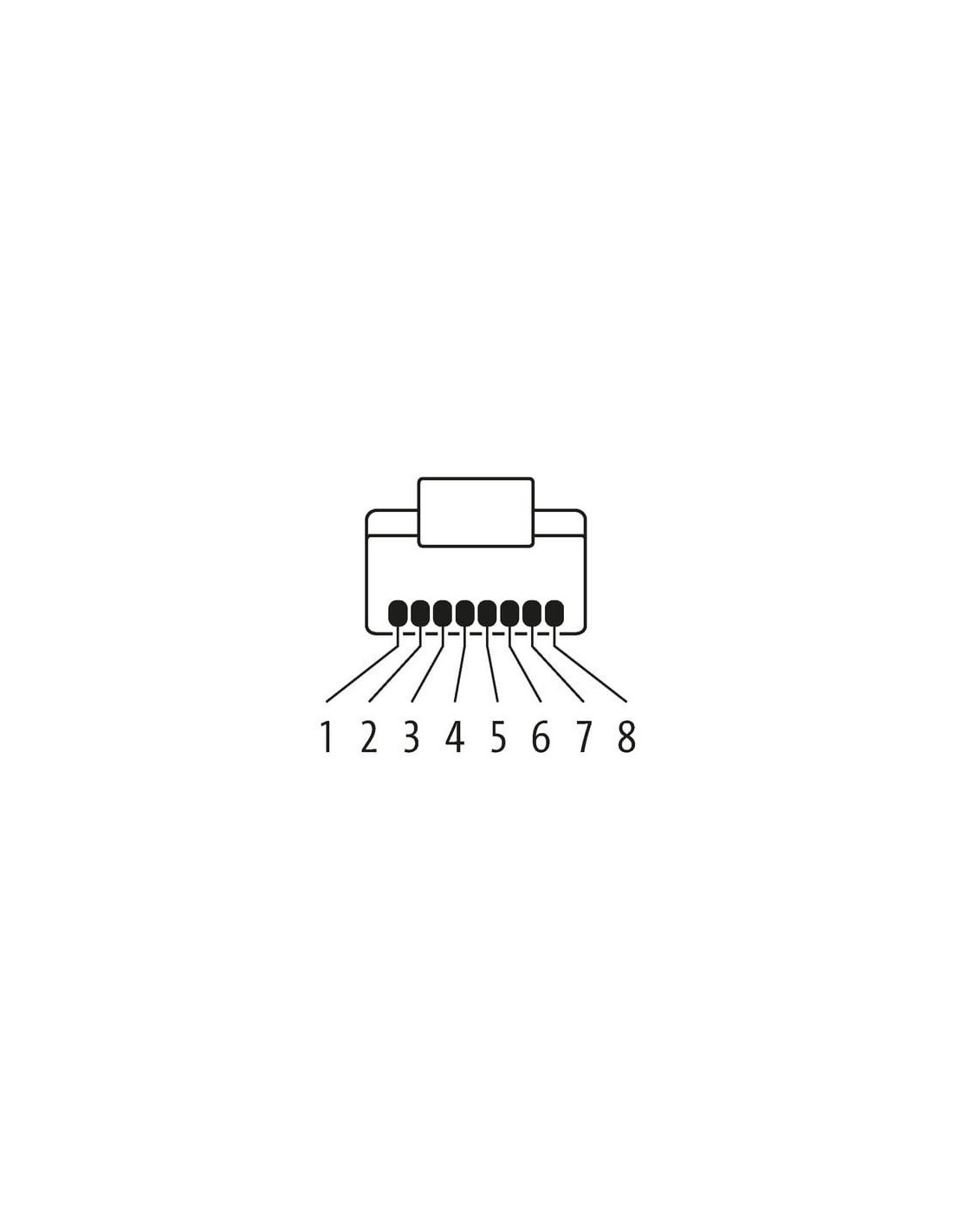

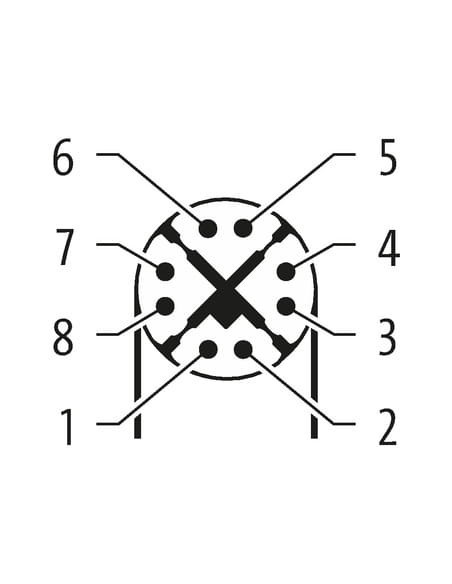

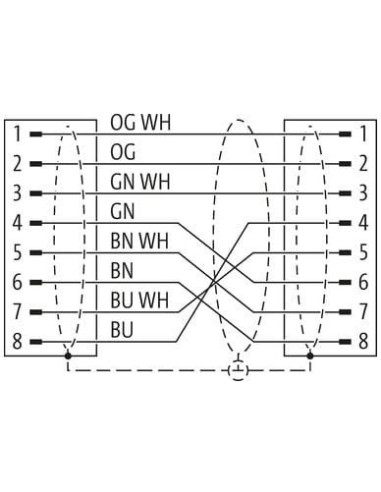

Dokładny układ pinów złącz M12 i RJ45 przedstawiono w załączonych schematach – zapewnia on kompatybilność z urządzeniami gigabitowymi i przemysłowymi switchami Ethernet.
Bezpieczeństwo i trwałość – kluczowe korzyści z zastosowania
Złącza o wysokim stopniu ochrony są idealne tam, gdzie liczy się odporność na trudne warunki pracy oraz pewność transmisji sygnałów. Są szeroko wykorzystywane w:
- Przemyśle spożywczym i pakującym (częste mycie maszyn)
- Automatyce budynków i robotyce
- Logistyce zautomatyzowanej oraz systemach transportowych
- Technice kolejowej i transportowej
Podsumowanie – Przemysłowy kabel M12 X-kodowany – RJ45 prosty do Gigabit Ethernet
Kabel 7700-51201-S4X0750 doskonale sprawdza się jako przewód połączeniowy do najbardziej wymagających aplikacji Ethernet CAT6A w środowisku przemysłowym. Pozwala zachować wysoką jakość transmisji, bezpieczeństwo działania oraz odporność na intensywne użytkowanie – zarówno w pracy stacjonarnej, jak i w aplikacjach ruchomych.
