Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Typ montażu | włożone |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, niebieski, biały, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 777 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| wire arrangement | biały, niebieski, biały, pomarańcz |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 4 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |

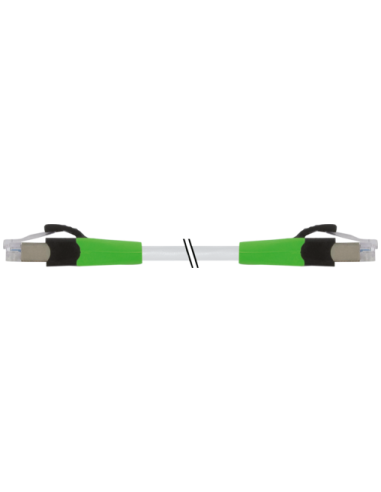

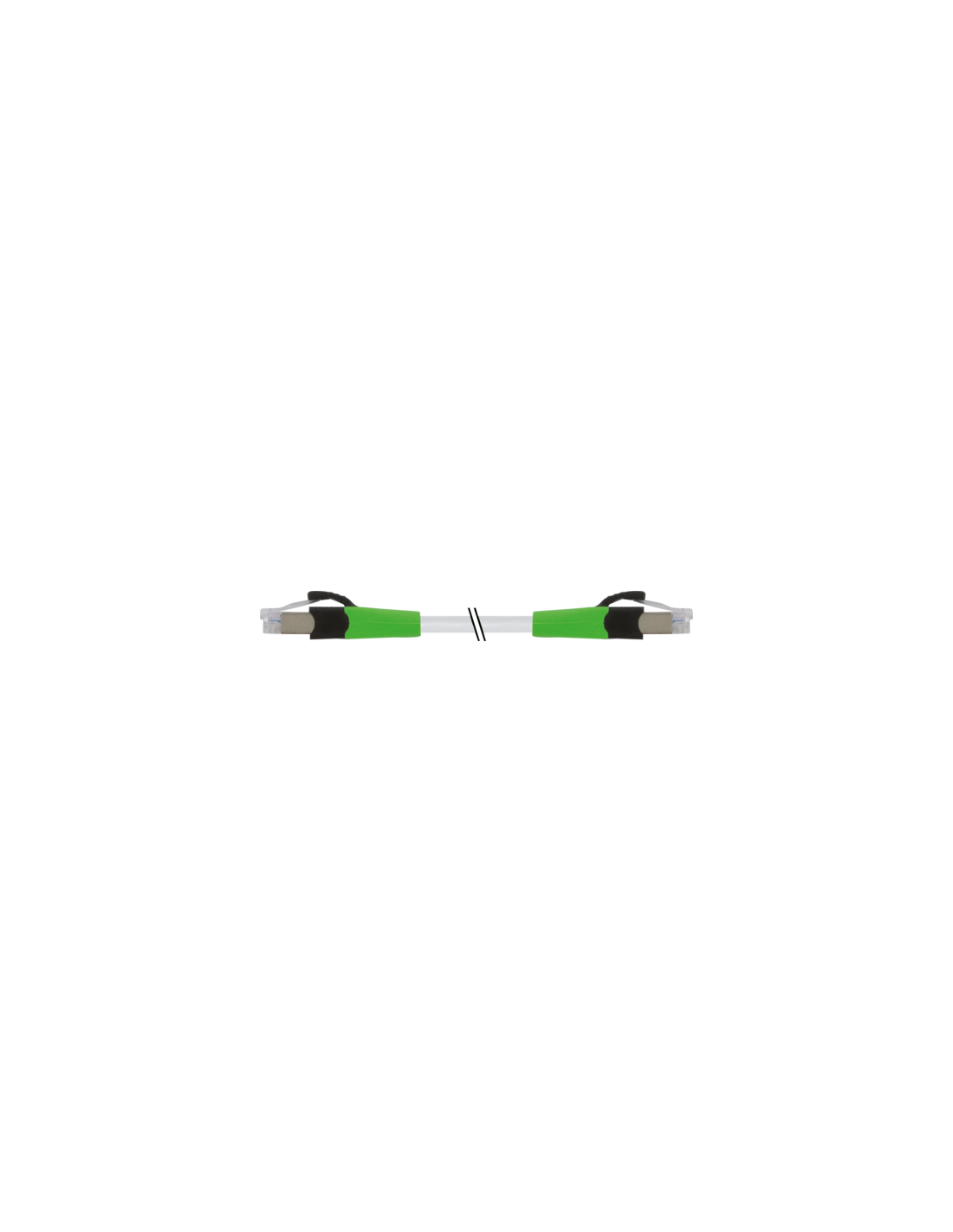

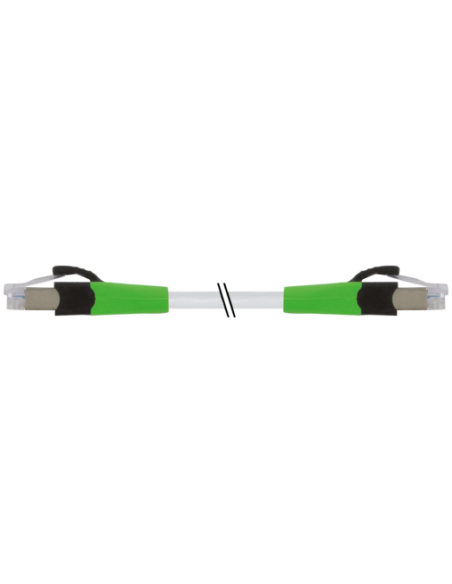

Konektor RJ45 męski – męski Cabinet-Line Ethernet CAT5 | Przewód sieciowy przemysłowy 1,5 m | Kod: 7000-74701-7770150
Przemysłowy przewód Ethernet klasy CAT5 o długości 1,5 m, wyposażony w dwa proste złącza RJ45 męskie, to niezawodne rozwiązanie do transmisji danych w instalacjach przemysłowych i automatyce. Konektor zapewnia maksymalną prędkość transmisji do 100 Mbit/s w pełnym dupleksie, dzięki czemu idealnie nadaje się do połączeń sieciowych w wymagających środowiskach.
Przemysłowy przewód RJ45 – wytrzymałość i odporność
Obudowa z tworzywa sztucznego typu PUR charakteryzuje się wysoką odpornością chemiczną i na oleje, co czyni przewód doskonałym wyborem do pracy w warunkach przemysłowych. Izolacja FRNC zapewnia odporność na płomień i spełnia normy IEC 60332-2-2 oraz UL 1581. Konektor jest ekranowany, co minimalizuje zakłócenia elektromagnetyczne.
Zastosowanie przewodu RJ45 Cabinet-Line
- Połączenia urządzeń automatyki przemysłowej – sterowniki PLC, panele operatorskie HMI, moduły komunikacyjne.
- Przesył danych w szafach sterowniczych – doskonały do integracji w systemach ethernetowych i sieciach lokalnych.
- Łączenie kamer przemysłowych oraz systemów wizualizacji wykorzystujących Ethernet.
- Modernizacja istniejących instalacji sieciowych wymagających trwałości i jakości transmisji.
Najważniejsze cechy przewodu Ethernet RJ45 męski-męski
- Kategoria transmisji CAT5, klasa D – zgodność z normami ISO/IEC 11801 oraz EN 50173-1.
- Ekranowanie przewodu – ochrona przed zakłóceniami EMC.
- 4 żyły o przekroju 26 AWG – typowa konfiguracja dla sieci Ethernet 100 Mbit/s.
- Brak koszulek kablowych – ułatwiony montaż w ograniczonych przestrzeniach.
- Wytrzymały płaszcz z FRNC, średnica zewnętrzna 5 mm, dopuszczalny promień zgięcia 7,5 × średnica zewnętrzna.

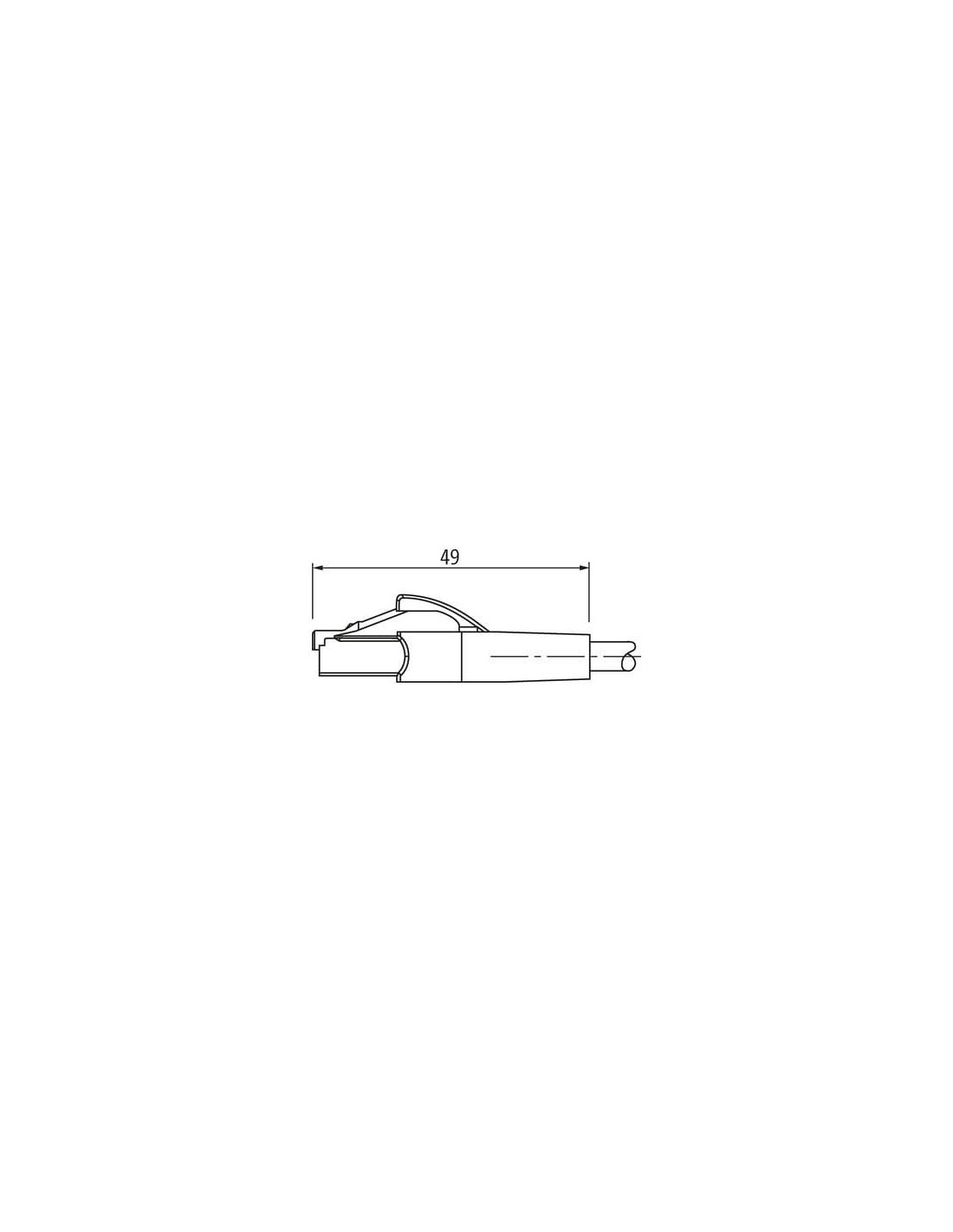

- Tolerancja długości kabla – zgodna z wymaganiami dla połączeń przemysłowych (patrz schemat techniczny w galerii produktu).
- Zakres temperatury pracy od -25°C do +85°C (całość), dla kabla: od -20°C do +60°C (praca stała i ruchoma).
- Stopień ochrony IP20 przy prawidłowym montażu.

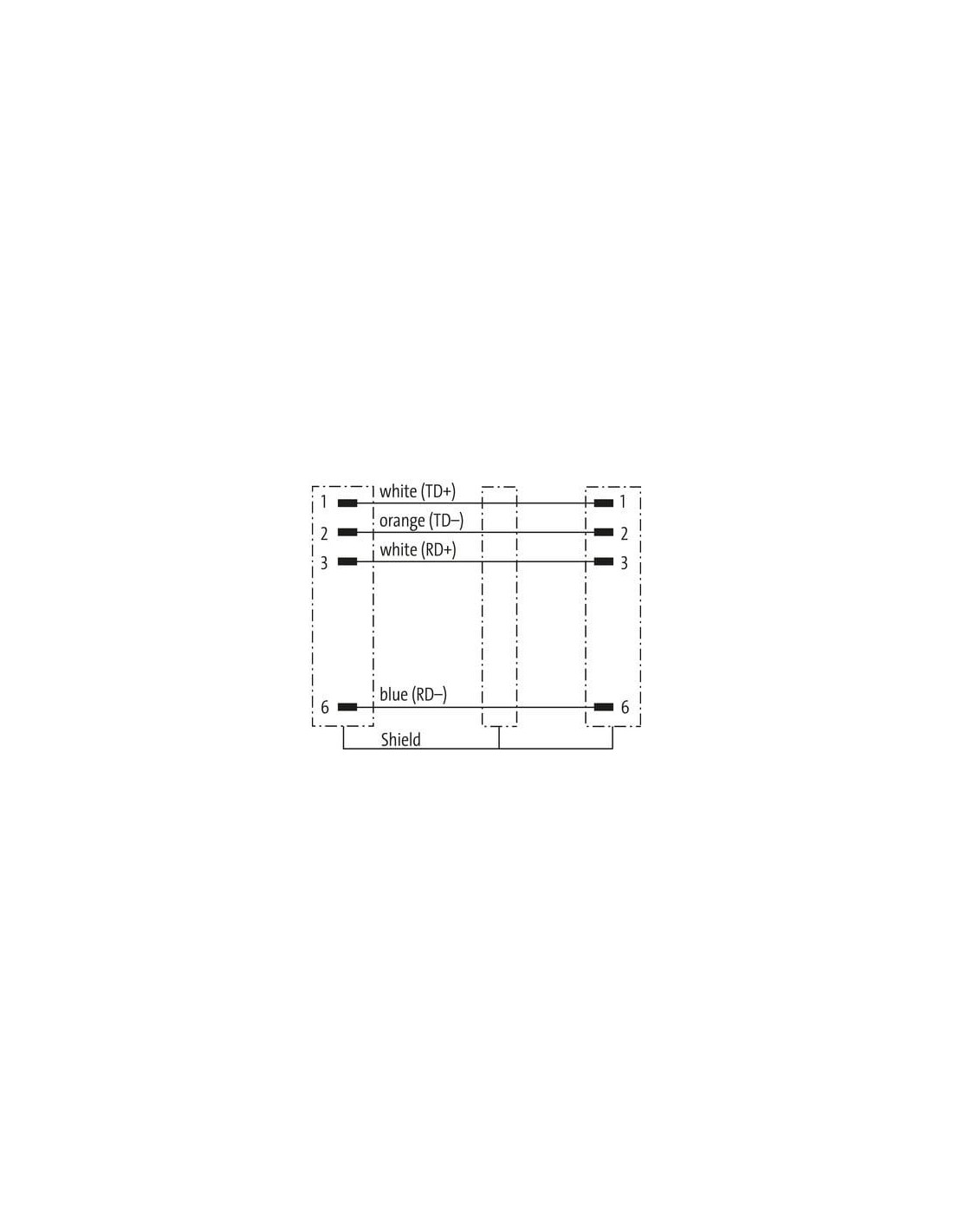

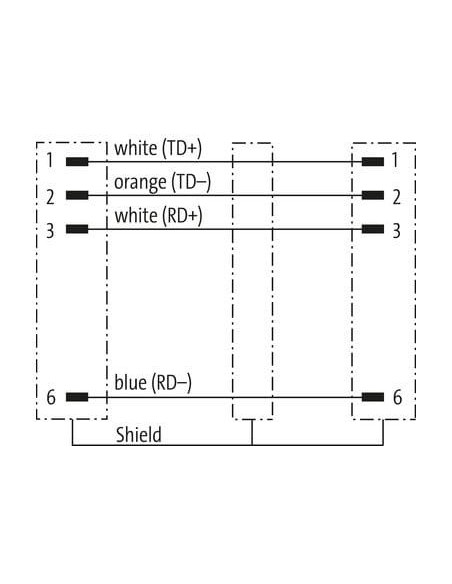

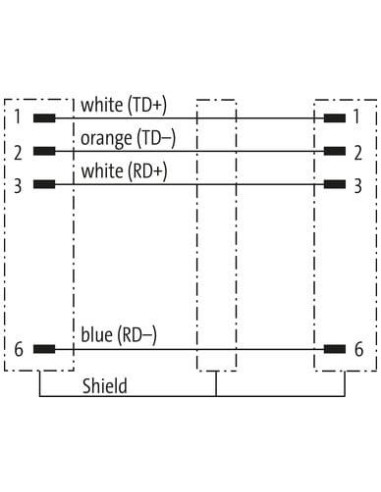

Schemat połączeń i budowa
Kabel posiada standardowy układ żył (biały, niebieski, biały, pomarańczowy), zgodny z przemysłowymi aplikacjami automatyki. Schematy na stronie produktu prezentują szczegółowy przebieg przewodów oraz wykonanie złącza dla pełnej kompatybilności z urządzeniami sieciowymi.
Typowe zastosowania i kompatybilność
Konektor RJ45 Cabinet-Line to niezawodne rozwiązanie do budowy sieci przemysłowych Ethernet, zarówno w nowych, jak i modernizowanych instalacjach. Pozwala na szybkie, bezpieczne i trwałe łączenie urządzeń komunikujących się po protokole Ethernet. Przewód sprawdzi się w szafach sterowniczych, liniach produkcyjnych, systemach monitoringu czy infrastrukturze przemysłowej wymagającej odporności na warunki pracy oraz zakłócenia elektromagnetyczne.
