Dostępny
Męski prosty – męski prosty
M12 – RJ45, 4-piny
Kodowanie D
ekranowany
Ethernet CAT5
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

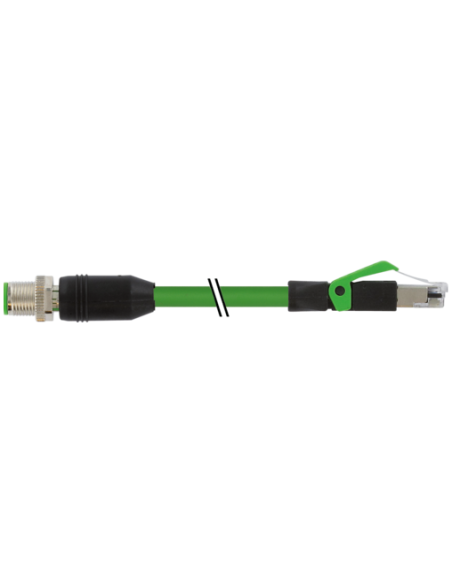

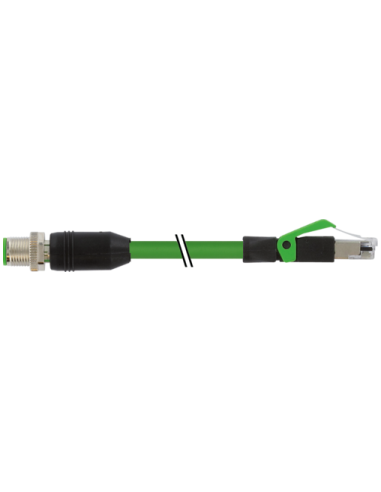

Konektor M12 męski prosty - RJ45 prosty, Ethernet CAT5 – 15 m (7000-44711-7941500)
Konektor M12 męski prosty do RJ45 prosty to profesjonalny przewód przemysłowy przeznaczony do transmisji danych w sieciach Ethernet, wyposażony w wytrzymały kabel o długości 15 metrów. Rozwiązanie to zostało opracowane z myślą o najbardziej wymagających środowiskach przemysłowych, gdzie niezawodność i bezpieczeństwo komunikacji są kluczowe.
Profesjonalne połączenie Ethernet M12 na RJ45 do automatyki przemysłowej
Złącza M12 (D-kodowane, 4-piny, IP67) oraz RJ45 umożliwiają efektywne podłączanie urządzeń automatyki przemysłowej do sieci komputerowych, zapewniając odporność na czynniki zewnętrzne, takie jak pył, woda, oleje i środki chemiczne. Kabel spełnia wymogi Ethernet CAT5, gwarantując wysoką jakość i stabilność połączenia na dystansach do 15 m.
Zastosowania konektora M12-RJ45 w przemyśle
Produkt idealnie sprawdza się w następujących zastosowaniach:
- Automatyka przemysłowa – integracja maszyn i sterowników PLC z infrastrukturą Ethernetową
- Przemysł spożywczy, chemiczny i farmaceutyczny – odporność na chemikalia i mycie pod ciśnieniem (M12 IP67)
- Logistyka, transport, magazynowanie – sieci komunikacyjne w wózkach, systemach AGV
- Stacje rozładunku i załadunku, sieci monitorujące
- Aplikacje zewnętrzne wymagające trwałości, ekranowania oraz zabezpieczenia przed wodą i kurzem
Najważniejsze zalety przewodu M12 do RJ45
- Bezpieczna i szybka transmisja danych – standard CAT5, do 100 MBit/s, obsługa Full Duplex
- Wysoka odporność mechaniczna – kabel płaszcz PUR (zielony), wytrzymały na zgięcia, promieniowanie UV i uszkodzenia
- Wytrzymałość na czynniki chemiczne i oleje – idealny do trudnego środowiska przemysłowego
- Solidna ekranizacja – ochrona sygnału przed zakłóceniami elektromagnetycznymi (oplot miedziany, folia)
- Duża odporność na płomienie – zgodność z IEC 60332-2-2 oraz UL 1581
- Uniwersalność montażu – nadaje się do instalacji stałych oraz ruchomych (kabel giętki, minimalny promień zgięcia)
- Stopień ochrony IP67 (M12) – pełna ochrona przed pyłem i chwilowym zanurzeniem w wodzie
- Szybki montaż i demontaż – złącza M12 (przykręcane), RJ45 (z zaczepem)
Budowa i specyfikacja przewodu M12 – RJ45
- Konektor M12: męski, prosty, 4-piny, D-kodowanie, gwint M12 x 1, metalowy korpus pokryty niklem, zabezpieczenie przeciwwstrząsowe, moment dokręcania 0,6 Nm
- Złącze RJ45: męskie, proste, ekranowane, styki: 1, 2, 3, 6 zgodnie z normą Ethernet
- Kabel: długość 15 m, zielony płaszcz PUR, wewnętrzny płaszcz FRNC, żyły 4x22 AWG (skrętka miedziana), kolor żył: biały, żółty, niebieski, pomarańczowy
- Ekranowanie: oplot miedziany cynowany + folia aluminiowa (pokrycie 85%)
- Odporność na środki chemiczne i oleje, brak szkodliwych składników (bezołowiowy, bezhalogenowy, bezsilikonowy)
- Certyfikaty i zgodność: cURus, DIN EN 61076-2-101 (M12), IEC 11801, EN 50173-1
Typowe cechy użytkowania przewodu M12 na RJ45 (Ethernet CAT5)
Wyróżniające cechy produktu umożliwiają łatwą i szybką integrację urządzeń przemysłowych z infrastrukturą Ethernet bez konieczności stosowania dodatkowych adapterów. Przewód ten idealnie nadaje się do rozbudowy istniejących oraz nowych linii produkcyjnych, systemów sterowania i monitorowania w warunkach narażonych na zabrudzenia, wilgoć czy uszkodzenia mechaniczne. Złącze M12 gwarantuje pewne połączenie, nawet podczas drgań oraz ruchu maszyn.
Konektor M12 – RJ45: Wydajne rozwiązanie dla przemysłu
Kabel 7000-44711-7941500 to gotowe rozwiązanie dla wymagających aplikacji przemysłowych, zapewniające niezawodność sieci Ethernet, bezpieczeństwo danych i odporność na trudne warunki pracy. Uniwersalność złącza M12 i RJ45 oraz solidna konstrukcja kabla odpowiadają na potrzeby przemysłu 4.0, automatyki, robotyki oraz środowisk, w których liczy się wysoka jakość transmisji i bezpieczeństwo instalacji.
