Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Typ montażu | włożone |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

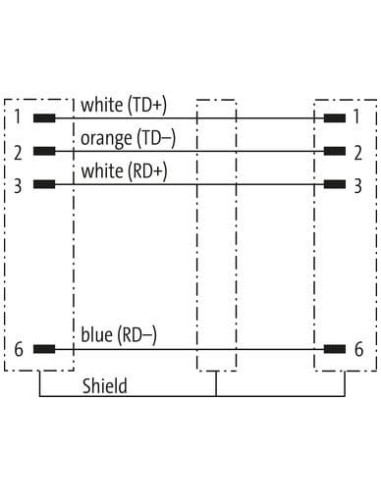

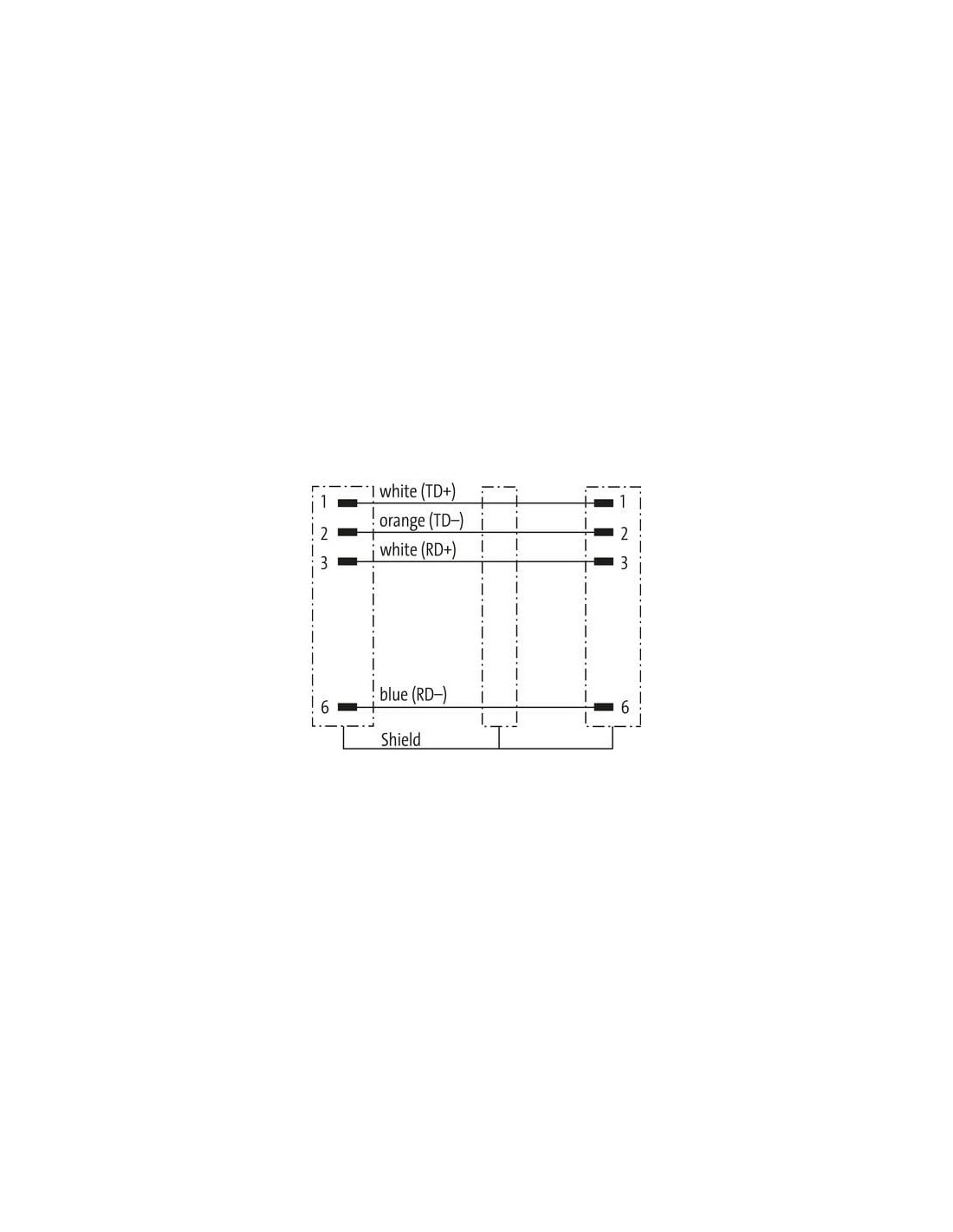

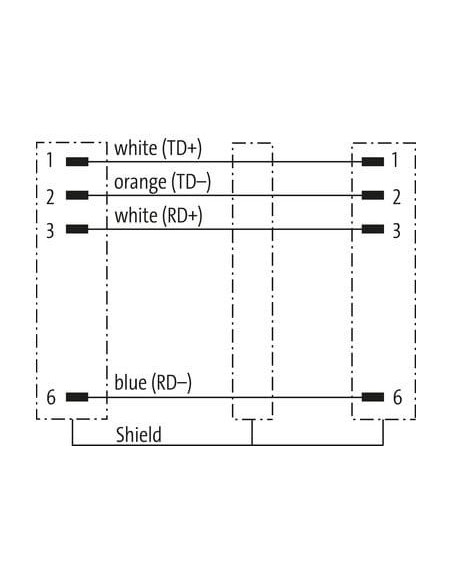

| wire arrangement | biały, niebieski, biały, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 777 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| wire arrangement | biały, niebieski, biały, pomarańcz |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 4 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |

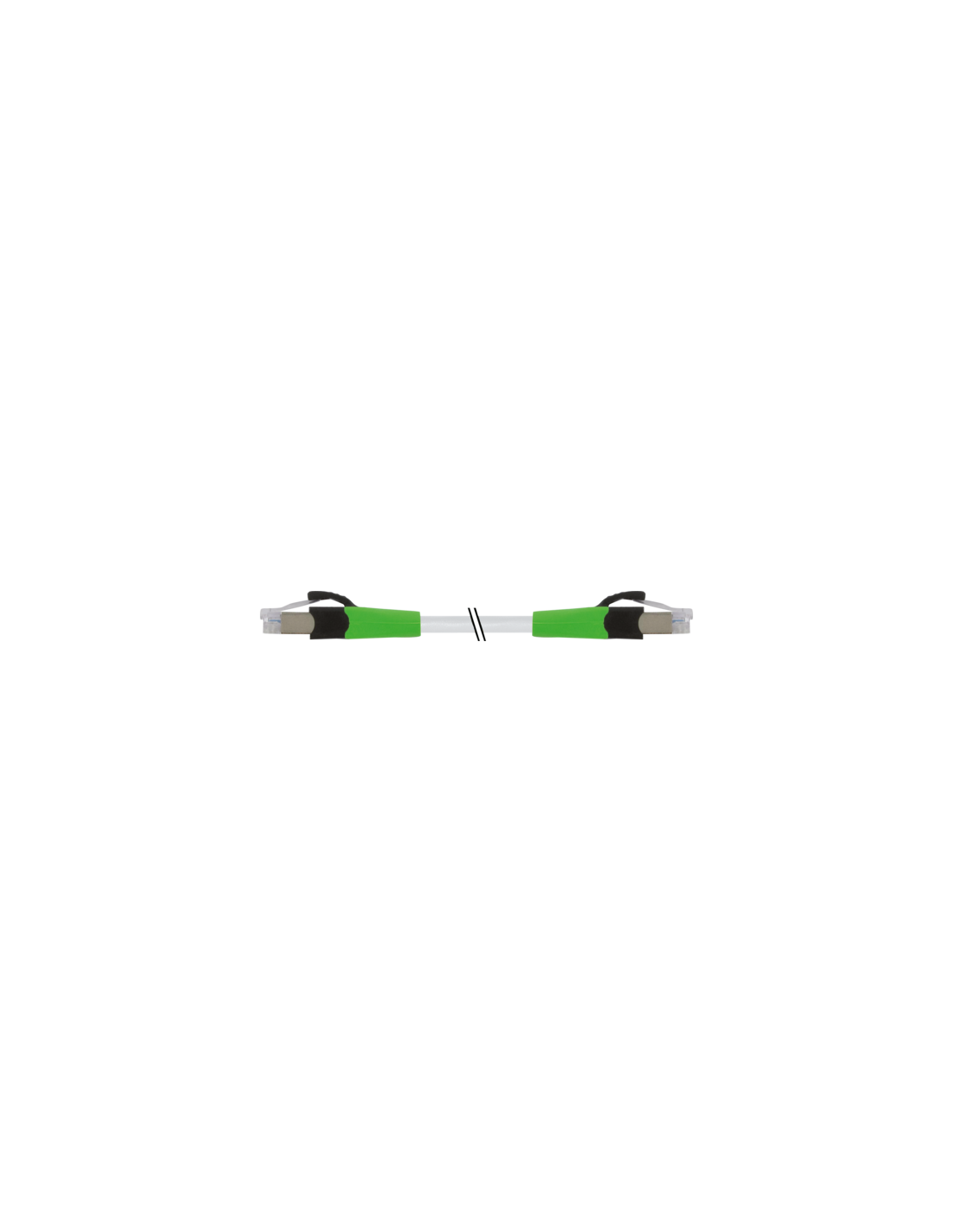

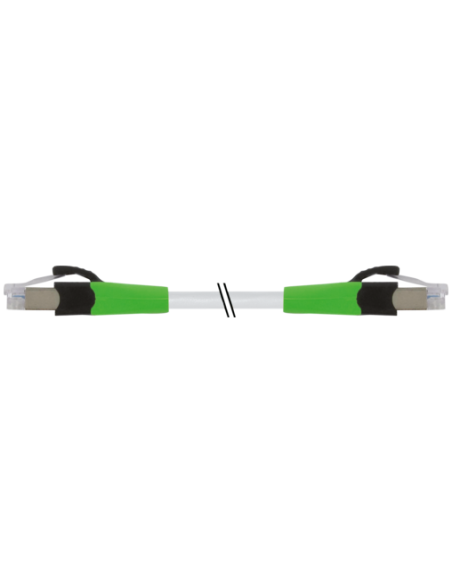

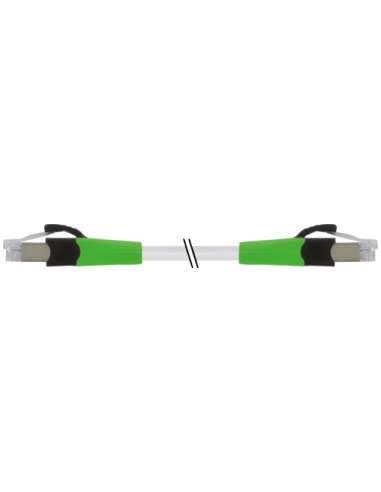

Konektor RJ45 męski – męski prosty Cabinet-Line Ethernet 5 m (CAT5, ekranowany, 7000-74701-7770500)
Kabel Ethernet RJ45 męski – męski prosty Cabinet-Line to wysokiej jakości złącze sieciowe, przeznaczone do zastosowań przemysłowych, biurowych oraz instalacji automatyki. Zapewnia niezawodne połączenie w sieciach Ethernet, spełniając wymagania standardów transmisji danych do 100 Mbit/s (CAT5, Class D).
Zastosowanie kabla Ethernet RJ45 – typowe możliwości wykorzystania
Kabel prosty RJ45-RJ45 znakomicie sprawdza się w instalacjach sieciowych LAN, zarówno w środowiskach biurowych, jak i przemysłowych. Może być stosowany m.in. do:
- Łączenia komputerów z przełącznikami sieciowymi, routerami, panelami krosowymi oraz urządzeniami automatyki.
- Tworzenia punktów komunikacji przemysłowej, na przykład w szafach sterowniczych Cabinet-Line.
- Integracji urządzeń z siecią Ethernet w systemach monitoringu, kontroli dostępu oraz instalacjach IoT.
Najważniejsze cechy produktu – kabel sieciowy RJ45 Cabinet-Line
Kabel o długości 5 m został wyposażony w dwa męskie złącza RJ45 o prostej konstrukcji. Produkt zapewnia:
- Ekranowanie – gwarantuje ochronę przed zakłóceniami elektromagnetycznymi w trudnych warunkach przemysłowych.
- 4 piny, przewód typu skrętka – zapewnia prawidłową transmisję sygnału.
- Brak koszulek kablowych – umożliwia łatwy montaż w ciasnych przestrzeniach szafy sterowniczej.
- Odporność chemiczna (materiał PUR, obudowa z PA, płaszcz FRNC) – odpowiedni do zastosowań wymagających wytrzymałości na oleje oraz inne czynniki chemiczne.
- Stopień ochrony IP20 – zapewnia bezpieczeństwo podłączenia w aplikacjach kontrolowanych środowiskowo.
- Pracę w temperaturach od -20 do 60°C (stała) oraz od -20 do 60°C (w ruchu).
Konstrukcja przewodu i bezpieczeństwo użytkowania
Kabel miedziany, skrętkowy, 4-żyłowy (26 AWG) został wyposażony w trwały płaszcz z materiału FRNC, zapewniający podwyższoną odporność na płomienie, benzynę oraz oleje. Złącza posiadają zatrzaskowy mechanizm blokujący, co zwiększa bezpieczeństwo mechaniczne oraz stabilność połączenia.
Zalety stosowania kabla RJ45 CABINET-LINE w Twojej instalacji
- Wysoka jakość i niezawodność transmisji danych — idealny do transmisji sygnału Ethernet w środowisku przemysłowym.
- Łatwość montażu dzięki kompaktowej, prostej konstrukcji bez koszulek na końcówkach.
- Możliwość stosowania w szerokim zakresie temperatur otoczenia.
- Odporność na oleje, czynniki chemiczne oraz podwyższoną wilgotność — idealny do pracy w trudnych warunkach.
- Zgodność z normami ISO/IEC 11801:2002 oraz EN 50173-1 – gwarancja jakości i stabilności połączenia w każdej aplikacji sieciowej.
Przykładowe zastosowania kabla Ethernet RJ45 5 m Cabinet-Line
- Szafy sterownicze oraz rozdzielnie elektryczne w automatyce przemysłowej.
- Sieci komputerowe w biurach, serwerowniach i laboratoriach.
- Systemy monitoringu, rejestratory wideo, kamery IP.
- Integracja urządzeń z siecią przemysłową oraz systemami SCADA.
Konektor Cabinet-Line RJ45-RJ45 CAT5 to praktyczne i niezawodne rozwiązanie dla wszelkich projektów, w których liczy się stabilność, bezpieczeństwo i trwałość połączenia Ethernet. Przewód spełnia normy branżowe i może być stosowany w najbardziej wymagających instalacjach automatyki i przemysłu.
