Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 30 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

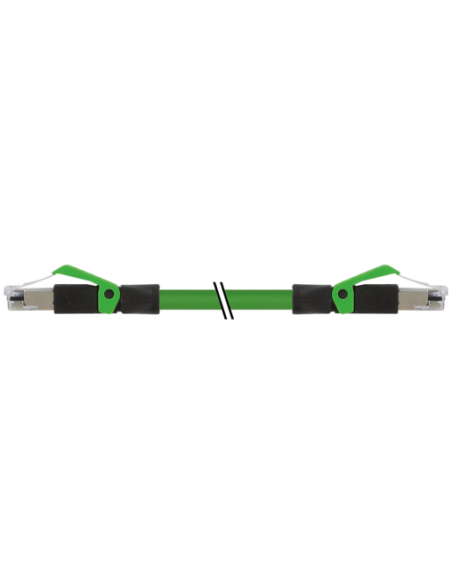

Konektor RJ45 prosty – Kabel Ethernet CAT5e 30 m – Kod 7000-74301-7943000
Konektor RJ45 prosty – RJ45 prosty to wysokiej jakości, ekranowany kabel sieciowy o długości 30 metrów, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych oraz profesjonalnych instalacjach sieciowych. Przewód wyposażony jest w dwa wtyki RJ45 proste (męskie) i oferuje niezawodną łączność oraz wysoką odporność mechaniczną.
Ekranowany kabel Ethernet CAT5e do zastosowań przemysłowych
Produkt z serii Ethernet CAT5e spełnia wymagania klasy D zgodnie z normami ISO/IEC 11801:2002 oraz EN 50173-1. Dzięki solidnemu wykonaniu oraz zastosowaniu wysokiej jakości materiałów (płaszcz PUR, izolacja PE, skrętka miedziana), kabel wykazuje odporność na działanie olejów, płomieni oraz agresywnych czynników chemicznych - po konsultacji z dokumentacją techniczną.
Zastosowania i możliwości wykorzystania kabla RJ45-RJ45
Kabel nadaje się do przesyłu danych w systemach automatyki, liniach technologicznych, urządzeniach przemysłowych oraz szafach sterowniczych, a także do łączenia urządzeń sieciowych na dużych odległościach (30 m), gdzie wymagana jest stabilność transmisji do 100 Mbit/s.
- Integracja urządzeń przemysłowych i automatyki
- Tworzenie rozległych sieci Ethernet w fabrykach lub magazynach
- Bezpośrednie połączenie sterowników PLC i paneli operatorskich
- Zastosowanie w środowiskach o podwyższonym stopniu zanieczyszczenia (stopień ochrony IP20, odporność chemiczna po sprawdzeniu kompatybilności)
Najważniejsze cechy konstrukcyjne kabla Ethernet CAT5e
- Kabel ekranowany: oplot miedziany, ocynowany – 85% pokrycie
- Złącza RJ45 proste/męskie z blokadą zatrzaskową
- Przewód o długości 30 metrów, średnica zewnętrzna 6,7 mm, zielona izolacja
- 4-żyłowy, przewody 22 AWG
- Odporność na uszkodzenia mechaniczne dzięki powłoce PUR
- Praca w temperaturze: od -40°C do 80°C (instalacja stała)
- Transmisja danych – pełen duplex, maksymalna szybkość 100 Mbit/s
- Charakterystyka ognioodporna: UL 1581, IEC 60332-2-2
Budowa i oznaczenia przewodów
Kabel wykorzystuje cztery przewody o kolorach: biały, żółty, niebieski, pomarańczowy, zgodnie ze schematem połączeń. Dodatkowo zapewniony jest filler i ekranowanie z użyciem fleecu oraz folii, co zwiększa odporność przewodu na zakłócenia elektromagnetyczne.
- Wysoka elastyczność i odporność na zginanie (promień gięcia – min. 6x średnica)
- Zabezpieczenie przed wpływami zewnętrznymi oraz wysoka trwałość użytkowa
Bezpieczeństwo i certyfikacja
Produkt posiada niezbędne certyfikaty (cURus) oraz spełnia normy dotyczące odporności na ogień, środki chemiczne i oleje. Stosowanie blokady zatrzaskowej gwarantuje pewne i stabilne połączenie, bez ryzyka samoczynnego rozłączenia pod wpływem drgań lub obciążeń mechanicznych.
Podsumowanie: Kabel RJ45-RJ45 CAT5e 30m – profesjonalne połączenia sieciowe
Konektor RJ45 prosty – RJ45 prosty Ethernet 7000-74301-7943000 to doskonały wybór do wszelkich zastosowań wymagających trwałych i niezawodnych połączeń sieciowych w środowiskach przemysłowych oraz automatyce. Dzięki ekranowaniu, wysokiej odporności oraz uniwersalności złącz RJ45, produkt sprawdza się wszędzie tam, gdzie kluczowe jest bezpieczeństwo i stabilność transmisji danych.
