Ethernet CAT6A
Męski prosty – męski prosty

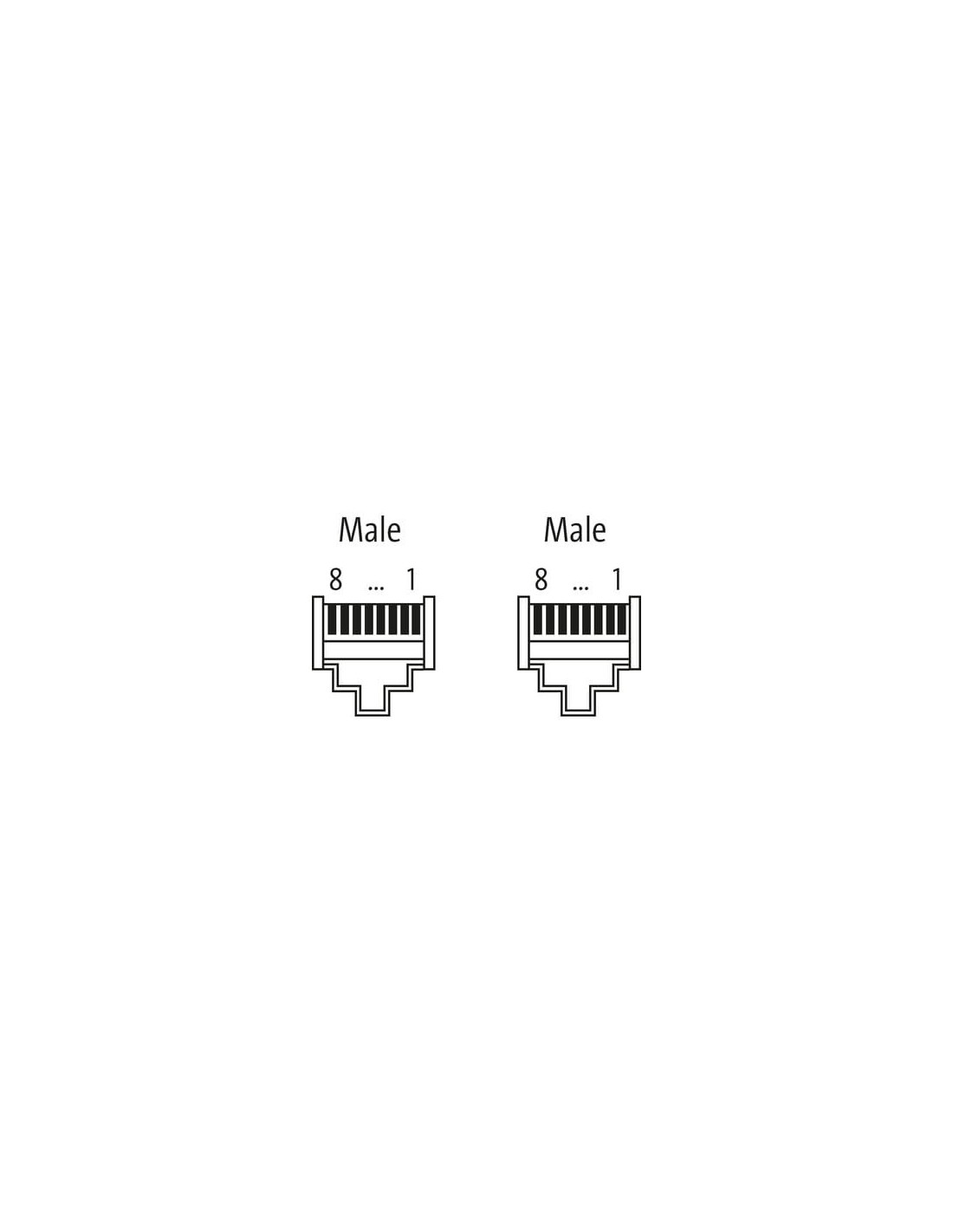

RJ45 – RJ45, 8-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 25 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6A |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

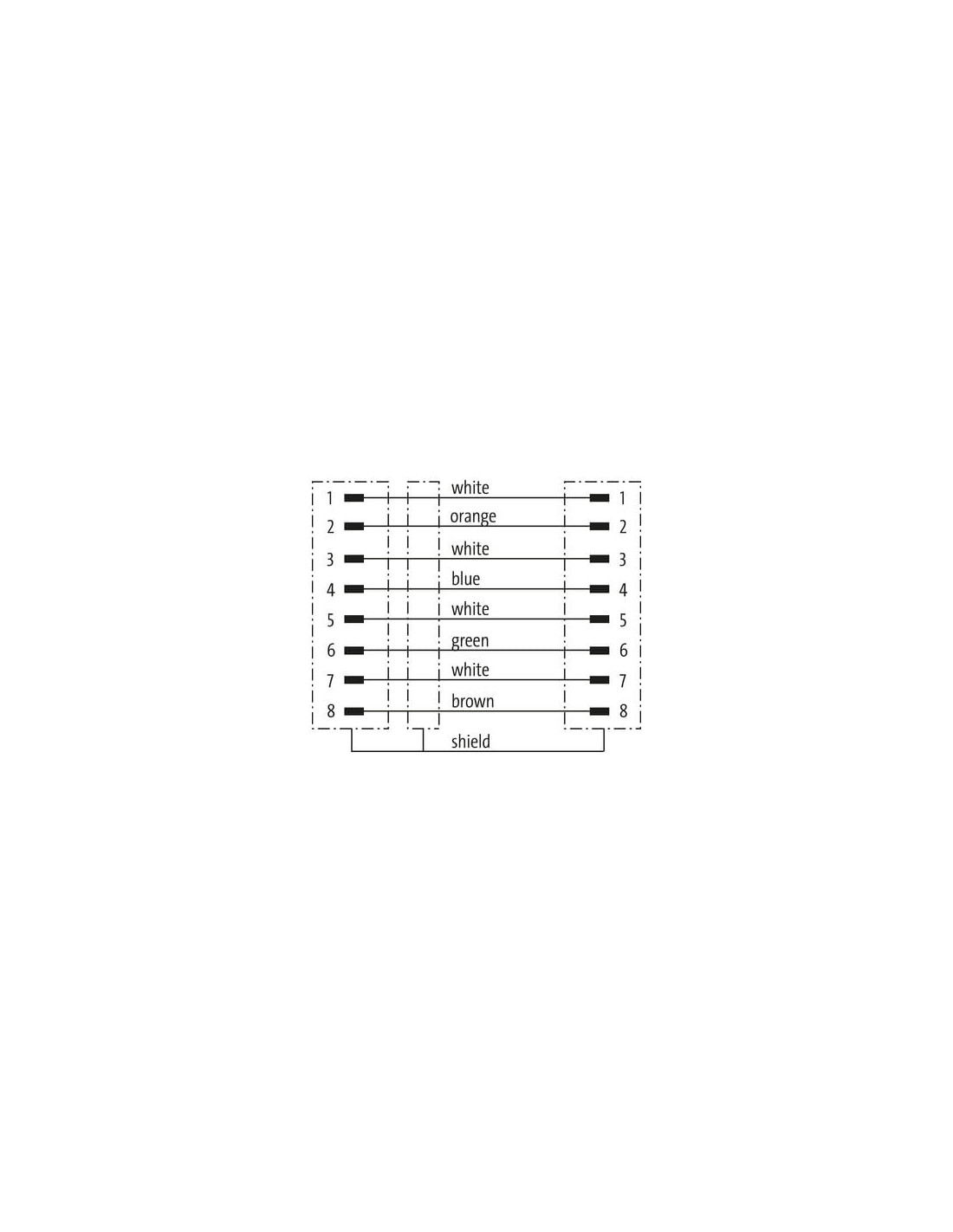

| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
General data | Cable
| Identyfikacja przewodu | 478 |
| Kolor izolacji | zielony |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 8 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | 0 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
Konektor RJ45 męski prosty – Przewód Ethernet CAT6A do zastosowań przemysłowych
Konektor RJ45 męski prosty – RJ45 męski prosty CAT6A o długości 5 metrów to wysokiej jakości okablowanie sieciowe, przeznaczone do zaawansowanych aplikacji przemysłowych oraz instalacji wymagających niezawodnej transmisji danych. Produkt sygnowany kodem 7000-74711-4780500 wyróżnia się ekranowaniem oraz solidną konstrukcją, która przeznaczona jest do pracy w trudnych warunkach środowiskowych.
Gigabitowa transmisja danych – kompatybilność z sieciami do 10 Gbit/s
Dzięki zastosowaniu kategorii przewodu CAT6A, przewód zapewnia obsługę transmisji danych z prędkością do 10 Gbit/s, umożliwiając wykorzystanie w szybkich sieciach Ethernet, automatyce przemysłowej, systemach sterowania oraz infrastrukturze IT. Jest przeznaczony zarówno do profesjonalnych serwerowni, jak i instalacji przemysłowych wymagających najwyższych parametrów transmisji.
Wytrzymała budowa do wymagających środowisk
Obudowa wykonana z PUR gwarantuje odporność chemiczną i na działanie olejów, a dodatkowo kabel posiada płaszcz FRNC, co pozwala na stosowanie w miejscach wymagających podwyższonej odporności na niekorzystne czynniki zewnętrzne. Wewnętrzne ekranowanie skutecznie chroni sygnały przed zakłóceniami elektromagnetycznymi, zapewniając stabilność pracy nawet przy dużych zakłóceniach.
Typowe zastosowania kabla RJ45 CAT6A
- Przemysłowa automatyka oraz integracja maszyn i linii produkcyjnych
- Systemy sterowania i monitoring wizyjny (CCTV IP)
- Infrastruktura teleinformatyczna dla serwerowni, centrów danych i biur
- Instalacje sieciowe w rozdzielniach szaf sterowniczych
- Modernizacja i rozbudowa sieci Ethernet w środowisku przemysłowym
Parametry techniczne i konstrukcja przewodu
- Złącza: RJ45 męski – RJ45 męski, proste
- Kategoria kabla: CAT6A, ekranowany (FTP/SFTP)
- Liczba pinów: 8
- Długość: 5 metrów
- Średnica zewnętrzna przewodu: ok. 6 mm
- Przekrój żyły: 26 AWG, skrętka miedziana
- Zakres temperatur pracy: od -25°C do 85°C
- Stopień ochrony: IP20
Konstrukcja przewodu – bezpieczeństwo i trwałość
Kabel Ethernet wykonany jest z wysokiej jakości materiałów: płaszcza FRNC (odporny na płomień, zgodny z normami IEC 60332-2-2, UL 1581), ekranowania z oplotu miedzianego oraz izolacji, która gwarantuje wytrzymałość na promieniowanie UV, oleje, chemikalia i benzynę. Zastosowanie blokady zatrzaskowej w złączach RJ45 pozwala na pewne połączenie nawet przy intensywnym użytkowaniu.
Bezpieczny montaż i eksploatacja
Przewód wyposażono w blokadę zatrzaskową, która zapewnia stabilność połączenia oraz ochronę przed przypadkowym rozłączeniem. Zaleca się stosowanie odpowiednich środków ochrony przed obciążeniami mechanicznymi oraz przestrzeganie minimalnego promienia gięcia podczas układania, co pozwala na zachowanie integralności strukturalnej i parametrów ochrony.
Podsumowanie – profesjonalny przewód RJ45 CAT6A do wymagających zastosowań
Przewód RJ45 męski prosty – RJ45 męski prosty CAT6A to niezawodne rozwiązanie dla instalacji profesjonalnych, gdzie kluczowe są bezpieczeństwo, wysoka przepustowość transmisji oraz odporność na warunki przemysłowe. Kabel doskonale nadaje się do wszelkich zastosowań wymagających szybkiej i niezawodnej transmisji danych, stanowiąc idealny wybór dla wymagających środowisk pracy.
