Ethernet CAT6A
Męski prosty – męski prosty
M12 – M12, 8-piny
Kodowanie X
Produkt spełnia wymagania wg UN/ECE R118
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 50 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 25 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | DIN EN 61076-2-109 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

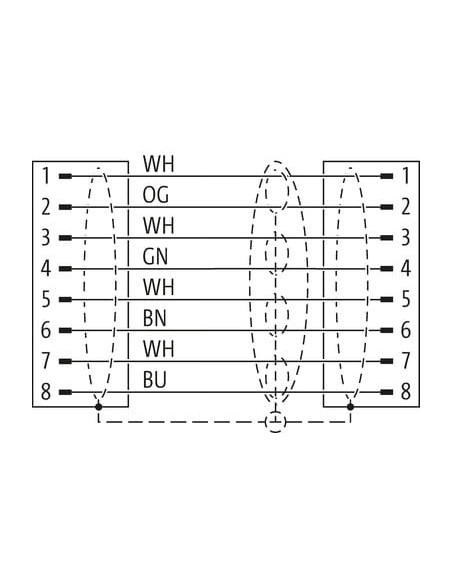

| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
General data | Cable
| Identyfikacja przewodu | 790 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 8 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 140 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 44000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze męskie M12 X-codowane Gigabitowe 25 m – profesjonalne połączenia Ethernet w trudnych warunkach przemysłowych
Złącze męskie M12 0° / męskie 0° ekranowane X-cod. Gigabitowy o długości 25 metrów (kod produktu: 7000-51001-7902500) to przewód wysokiej jakości, przeznaczony do przemysłowych sieci Ethernet. Zastosowanie kodowania X (X-coded) zapewnia gigabitowe prędkości transmisji danych (do 10 Gbit/s), zgodnie z wymaganiami Ethernet CAT6A. Przewód spełnia normy bezpieczeństwa oraz odporności mechanicznej, w tym rygorystyczne wymagania UN/ECE R118, co czyni go idealnym rozwiązaniem w automatyce, robotyce, transporcie oraz aplikacjach przemysłowych o wysokich wymaganiach transmisyjnych.
Zastosowanie i zalety kabli M12 X-coded do Ethernetu
Przewód M12 X-coded to standard branżowy w okablowaniu infrastruktury przemysłowej, automatyki oraz systemów robotyki. Jego główne zalety to:
- Wysoka odporność na zakłócenia elektromagnetyczne dzięki ekranowaniu oraz oplotowi miedzianemu (ekran do 65%).
- Stabilność parametrów elektrycznych nawet przy długościach do 50 metrów – gwarancja niezakłóconej transmisji sygnału.
- Przemysłowa odporność środowiskowa (klasa szczelności IP65/IP67) – przewód zachowuje swoją funkcjonalność w warunkach dużego zapylenia, wilgotności oraz pod wpływem olejów czy związków chemicznych.
- Materiał PUR – wytrzymałość na ścieranie, uszkodzenia mechaniczne oraz agresywne środowiska (chemikalia, oleje, benzyny).
- Elastyczność montażowa – możliwość stosowania w instalacjach stacjonarnych i ruchomych, dzięki wysokiej elastyczności oraz szerokiemu zakresowi temperatur pracy (-40°C do +85°C).
Konstrukcja złącza M12 – niezawodność dla przemysłu

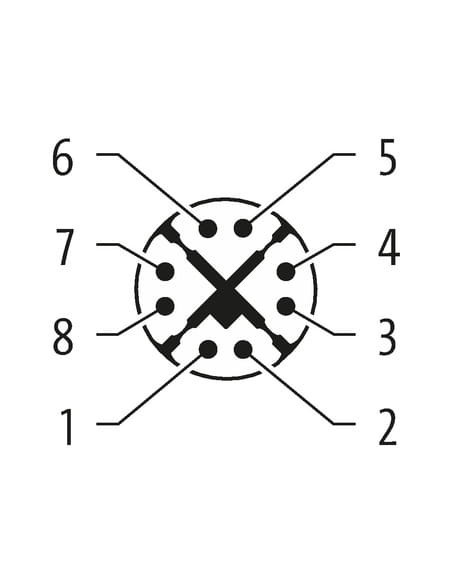

Każdy z konektorów M12 posiada 8 pozłacanych pinów, które zapewniają pewny kontakt i długowieczność instalacji. Typowe zastosowania to:
- Połączenia między urządzeniami przemysłowymi – sterowniki PLC, czujniki, systemy wizyjne CCTV, interfejsy maszyn.
- Systemy automatyki transportowej i logistyki – systemy AGV, roboty mobilne i przemysłowe.
- Sieci Ethernet przemysłowy, umożliwiające przesył danych o wysokich wymaganiach prędkości i niezawodności.
- Środowiska o podwyższonych wymaganiach dotyczących odporności mechanicznej i szczelności połączeń.
Solidna konstrukcja złącza ze stopu miedzi (piny) i tworzywa PUR (izolacja, płaszcz) pozwala na wielokrotne cykle podłączania bez ryzyka pogorszenia jakości połączenia. Chromowane pierścienie gwarantują doskonałą szczelność oraz ochronę przed pyłem i wodą.
M12 X-codowany – profesjonalna transmisja danych w automatyce
Dzięki zastosowaniu standardu kodowania X, kabel ma zoptymalizowany układ styków, co pozwala na jednoczesną transmisję czterech par przewodów. Umożliwia to przesyłanie danych z prędkością nawet 10 Gbit/s według standardu CAT6A, co czyni to rozwiązanie uniwersalnym dla wszelkich zastosowań przemysłowych w nowoczesnych zakładach produkcyjnych.
Budowa i bezpieczeństwo użytkowania
- Średnica zewnętrzna przewodu: 6,4 mm – umożliwia łatwy montaż w korytach kablowych oraz systemach ochronnych.
- Pozłacane styki – ochrona przed korozją i minimalizacja strat sygnału.
- PUR-powłoka – odporność na ścieranie oraz niską przylepność do brudu i zanieczyszczeń.
- Odporność na płomień – zgodność z IEC 60332-2-2 oraz UL 1581.
- Bezhalogenowy, bezołowiowy – przewód przyjazny dla środowiska, zgodny z europejskimi normami bezpieczeństwa i ekologicznymi.
Dzięki łatwości montażu i wysokiej niezawodności, złącza M12 X-codowane znajdują zastosowanie zarówno w nowych instalacjach, jak i podczas modernizacji zakładów produkcyjnych.
