Dostępny
DeviceNet, CANopen
Męski 90° – żeński 90°
M12 – M12, 5-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 11 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

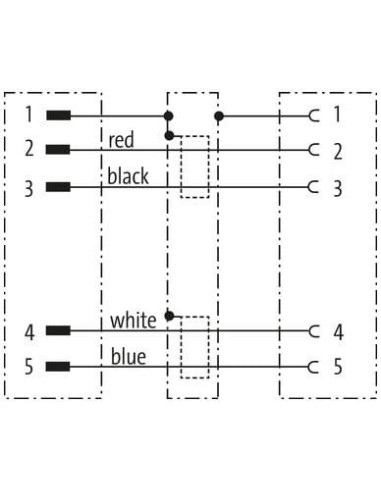

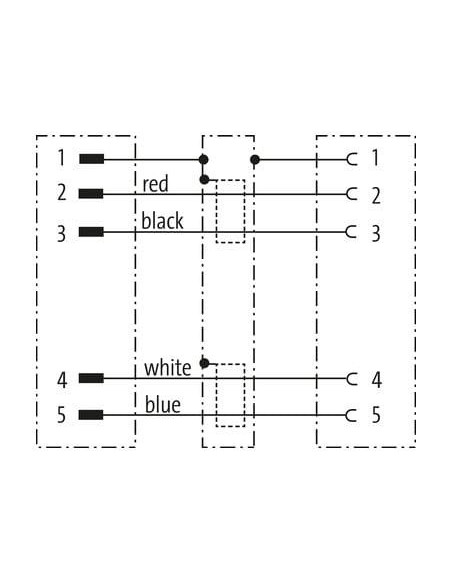

| wire arrangement | (biały, niebieski), (czarny, czerwony) |
General data | Cable
| Identyfikacja przewodu | 803 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| Drain wire (cross-section) | 22 AWG |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
Mechanical data | Cable
| Cable weigth | 63,12 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Drain wire (cross-section) | 22 AWG |
| Material wire insulation (Data) | PE |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 24 AWG |
| Conductor crosssection wire (Data) | 24 AWG |
| Material conductor wire (Data) | Skrętka miedziana, ocynowana |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,5 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 19 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyły (dane) | 3 A |
| Current carrying capacity min. wire (Power) | 6 A |
| Characteristic impedance | 120 Ω ± 10 % @ 1 MHz |
| Electrical resistance coating wire (Power) | 54 Ω/km @20 °C |
| Electrical resistance coating wire (Data) | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 40000 pF/km |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

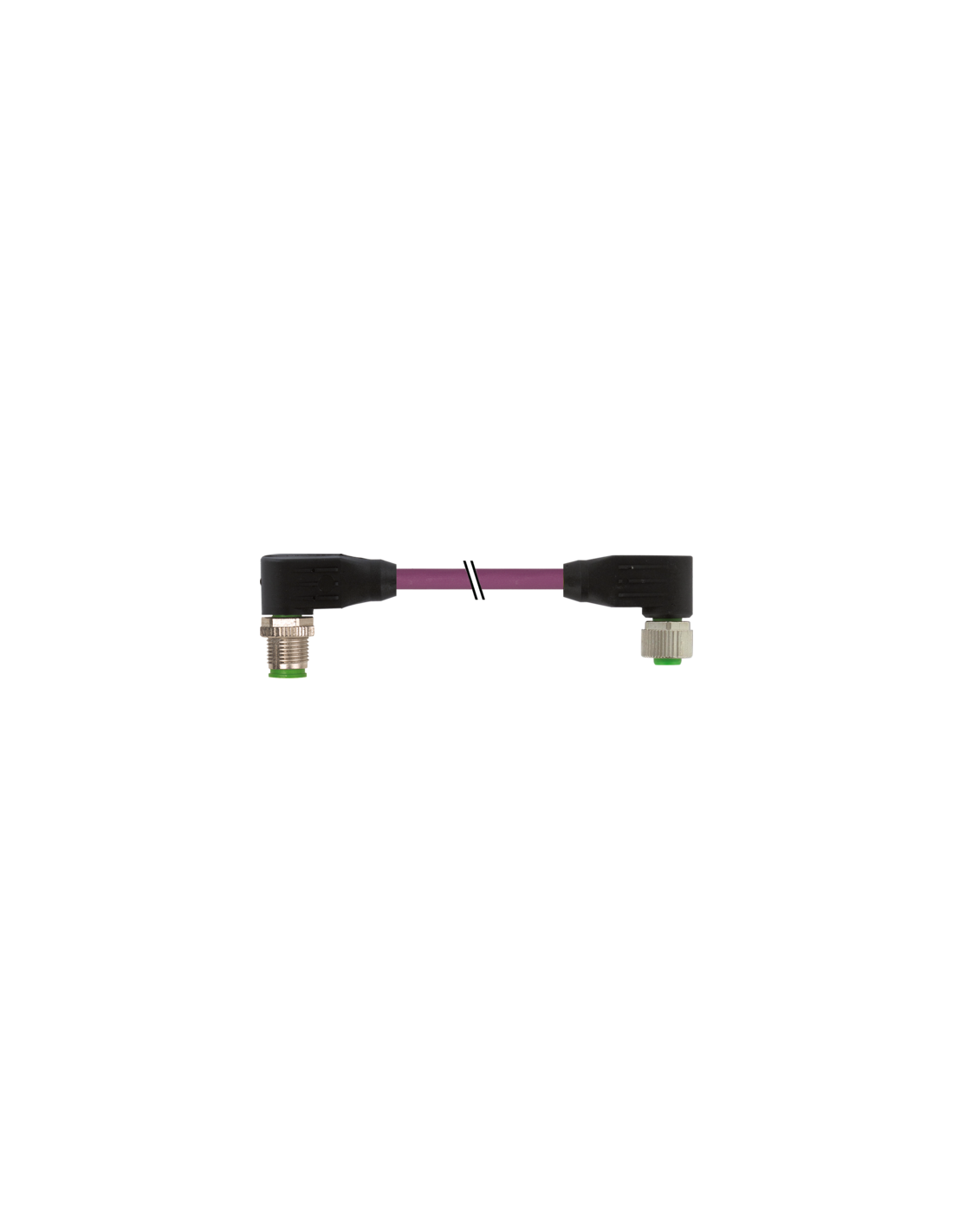

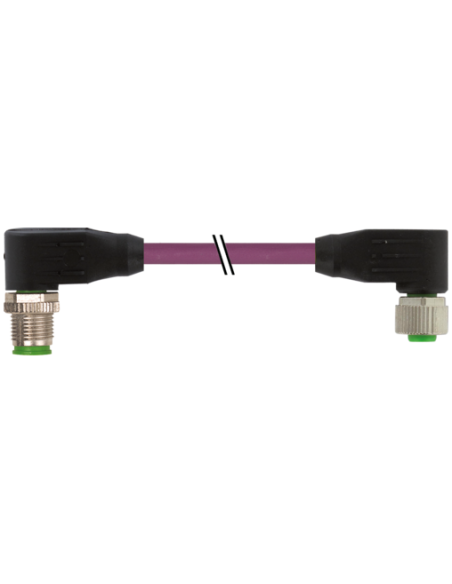

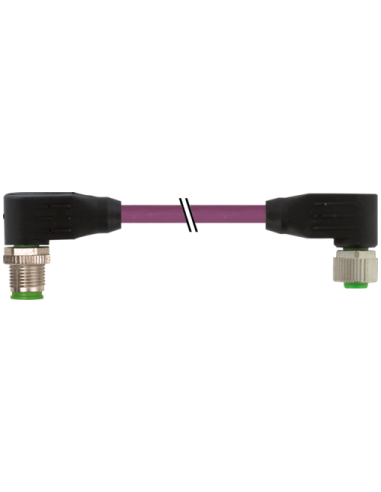

Kabel M12 męski 90° / M12 żeński 90° CANopen/DeviceNet - 7000-40551-8031100
Kabel przemysłowy M12 męski 90° / M12 żeński 90° o długości 11 metrów to wysoce specjalizowane rozwiązanie dedykowane aplikacjom automatyki przemysłowej, w szczególności sieciom DeviceNet oraz CANopen. Złącza typu M12, wykonane w wersji kątowej (90°), umożliwiają montaż nawet w ograniczonych przestrzeniach, co sprawdza się m.in. w szafach sterowniczych, maszynach przemysłowych oraz przyłączeniach do rozproszonych modułów I/O.
Zastosowanie kabla M12 | Przemysłowe połączenia CANopen / DeviceNet
Kabel jest przeznaczony do przesyłu sygnałów danych i zasilania w systemach sterowania i automatyki, zapewniając jednoczesne prowadzenie linii transmisyjnej (dane) oraz przewodów zasilających (moc). Rozwiązanie to eliminuje potrzebę prowadzenia osobnych przewodów, ułatwiając organizację instalacji oraz minimalizując ryzyko zakłóceń elektromagnetycznych dzięki zastosowaniu ekranowania miedzianego o pokryciu 65%.
- Uniwersalne zastosowanie – zgodność ze standardami CANopen i DeviceNet umożliwia integrację z większością popularnych systemów automatyki przemysłowej.
- Oszczędność miejsca – kątowe złącza M12 ułatwiają podłączanie w trudno dostępnych miejscach.
- Wysoka odporność – powłoka PUR zapewnia odporność na oleje, substancje chemiczne oraz promieniowanie UV, co gwarantuje trwałość nawet w wymagającym środowisku.
- Bezpieczeństwo sygnału – ekranowany przewód skutecznie chroni przed zakłóceniami EMC, co jest istotne w komunikacji przemysłowej.
- Wodoszczelność i pyłoszczelność – stopień ochrony IP65/IP66K/IP67 umożliwia pracę w środowisku o podwyższonej wilgotności i zapyleniu.
Konstrukcja kabla CANopen/DeviceNet M12
Kabel M12 CANopen/DeviceNet wykonany jest z wysokiej jakości materiałów: przewody z miedzi cynowanej, izolacja PE, a zewnętrzna powłoka z PUR. Rozwiązanie wyróżnia się odpornością na zginanie – wytrzymuje do 1 miliona cykli gięcia w systemach ruchomych typu C-track, co jest szczególnie istotne przy zastosowaniu w układach dynamicznych, np. ramionach robotów czy podajnikach.
- Przekrój przewodów: 2 x 24 AWG (dane) oraz 2 x 22 AWG (zasilanie)
- Kolor przewodu: fioletowy (łatwa identyfikacja w instalacji)
- Zakres temperatury pracy:
- montaż stały: od -40°C do +80°C
- montaż ruchomy: od -30°C do +70°C
- Prąd maksymalny na styk: 4 A
- Napięcie znamionowe: do 60 V (zgodność z normami UL do 30 V)
Charakterystyka złączy M12 5-pinowych 90°
Złącza M12 są powszechnie stosowane jako standard w połączeniach przemysłowych. Męskie i żeńskie złącza kątowe posiadają niklowane powłoki, co zwiększa ich odporność na korozję. Zapewniają szybkie i bezpieczne podłączenie dzięki systemowi mocowania M12 x 1. Odpowiednia konstrukcja pozwala na montaż z użyciem klucza SW13 oraz zapewnia ochronę przed wstrząsami, co wyróżnia ten przewód w środowisku przemysłowym.
Typowe zastosowania kabla M12 CANopen/DeviceNet
- Interfejsy komunikacyjne w automatyce przemysłowej
- Połączenia rozproszonych modułów I/O
- Systemy czujników i siłowników z magistralą DeviceNet
- Przemysłowe sieci obiektowe w układach maszyn i linii produkcyjnych
- Robotyka i transport wewnętrzny AGV
Wysoka niezawodność, trwałość materiałów oraz spełnienie rygorystycznych norm przemysłowych predestynują ten przewód do zastosowań w trudnych warunkach produkcyjnych. Kabel jest rekomendowany do montażu w aplikacjach wymagających zarówno komunikacji, jak i zasilania na jednym przewodzie, szczególnie w nowoczesnych instalacjach automatyki i robotyki.
