Cube67
Męski prosty – żeński proste
M12 – M12, 6-piny
ekranowany
Kodowanie A
Przewód hybrydowy
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 6 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (szary, rosa), niebieski, biały, , czarny |
General data | Cable
| Identyfikacja przewodu | 802 |
| Funkcja kabla | Hybrydowe, Sygnał, Dane |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 wires z Sposób łączenia z 3 Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | (szary, rosa), niebieski, biały, , czarny |
Mechanical data | Cable
| Cable weigth | 77 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 1,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 32 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 0,25 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6,3 A |
| Obciążalność prądowa min. żyły (dane) | 3,2 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Współczynnik indukcyjności elektrycznej | 0,65 mH/km |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 63000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,2 kV @ 60 s |
| Rezystancja izolacji | 2000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
| Skręcanie | ± 180 °/m |
Konektor hybrydowy Cube67 M12 Męski–Żeński 6-pinowy – Kod produktu 7000-46041-8020100
Konektor Cube67 M12 męski–żeński o kodzie 7000-46041-8020100 to wysokiej jakości przewód hybrydowy z prostym złączem żeńskim i męskim, przeznaczony do zaawansowanych zastosowań przemysłowych, automatyki i robotyki. Złącze wyposażone jest w ekranowanie oraz 6 pozłacanych pinów, co gwarantuje wysoką niezawodność sygnału i zasilania.
Zastosowanie konektora przemysłowego M12
Przewód hybrydowy M12–M12 stanowi idealne rozwiązanie dla rozbudowanych systemów automatyki przemysłowej, sterowania maszyn, linii produkcyjnych oraz urządzeń wymagających bezpiecznego i wytrzymałego połączenia sygnałowego i zasilającego. Dzięki zastosowaniu kodowania typu A oraz 6-pinowej konfiguracji umożliwia przesył zarówno sygnałów, jak i danych oraz napięć.
- Automatyka przemysłowa – komunikacja i zasilanie urządzeń IO-Link, czujników oraz modułów wyspowych
- Robotyka i maszyny przemysłowe – odporność na drgania i wstrząsy
- Linie montażowe i produkcyjne – szybka instalacja i niezawodność połączeń
- Systemy sterowania – szybka wymiana i modularna rozbudowa infrastruktury
Konstrukcja i zalety przewodu hybrydowego Cube67 M12
Przewód posiada specjalną hybrydową konstrukcję, łączącą przesył sygnałów i danych oraz zasilanie w jednym kablu, co pozwala na oszczędność miejsca podczas instalacji i ogranicza liczbę połączeń. Kabel jest ekranowany oplotem miedzianym (80%), co zapewnia dodatkową ochronę przed zakłóceniami elektromagnetycznymi.
- Obudowa z tworzywa sztucznego PUR – wysoka odporność chemiczna, na oleje oraz uszkodzenia mechaniczne
- Stopień ochrony IP65 i IP67 – idealny do trudnych warunków przemysłowych oraz środowisk o podwyższonej wilgotności i obecności pyłów
- Temperatura pracy od -25°C do 85°C (przewód: -50°C do 90°C)
- Bezhalogenowa, bezołowiowa, wolna od kadmu i FCKW izolacja kabli
- Kodowanie A minimalizuje ryzyko pomyłek podczas podłączania
Parametry i konstrukcja techniczna konektora Cube67 M12
Konektor wyposażony jest w solidne złącza M12 z gwintem M12 x 1, momentem dokręcania 0,6 Nm oraz specjalną blokadą antywstrząsową (Zabezpieczenie przeciwwstrząsowe), co zapewnia trwałość i bezpieczeństwo użytkowania nawet w wymagających aplikacjach.
Zastosowane materiały – stop miedzi na styki, powłoka niklowana, uszczelka FKM oraz odlew ciśnieniowy z cynku – gwarantują wysoką wytrzymałość mechaniczną oraz niezawodność połączenia przez długi czas eksploatacji.
Warianty przewodu i wykonanie
Standardowa długość kabla wynosi 1 metr. Na życzenie możliwe są inne długości przewodu, dostosowane do wymogów instalacji przemysłowych.
Typowe cechy i oznaczenia przewodu
- Kolor izolacji: zielony
- Przekrój przewodu: 0,5 mm² (zasilanie), 0,25 mm² (dane)
- Ilość żył sygnałowych: 4 + 2 do danych

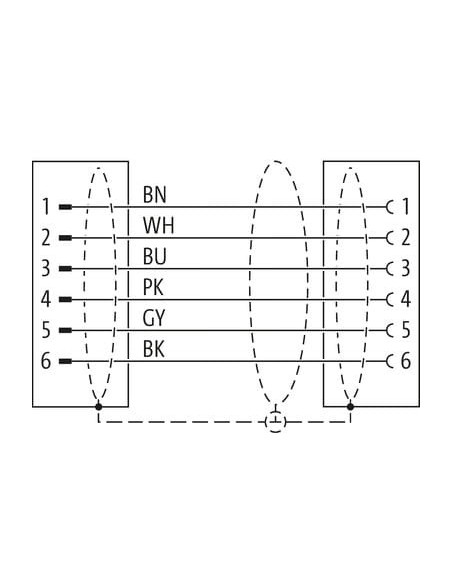

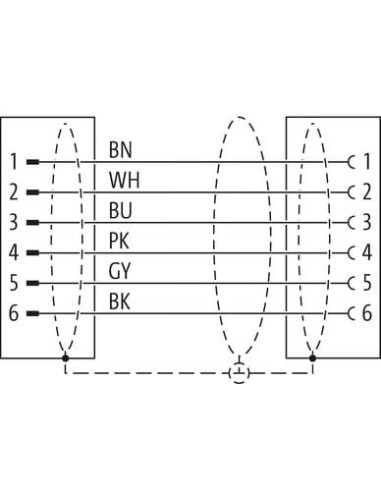

- Oznaczenie żył: brązowy, biały, niebieski, różowy, szary, czarny
- Zgodność z normami: cURus, IEC 60332-2-2, UL 1581
- Maksymalne napięcie robocze: 30 V (złącze), 300 V (kabel)
- Prąd maks. na styk: 4 A
Montaż i bezpieczeństwo użytkowania
Podczas montażu należy chronić przewód Cube67 M12 przed nadmiernymi obciążeniami mechanicznymi, np. poprzez stosowanie opasek kablowych. Zaleca się przestrzeganie promieni gięcia (min. 5 x średnicy zewnętrznej przewodu przy montażu na stałe oraz 10 x średnicy przy pracy w ruchu).
Konektor przeznaczony jest do pracy w środowiskach przemysłowych, oferując wysoką odporność na oleje, chemikalia, drgania oraz działanie płomienia. Konstrukcja o stopniu ochrony IP65/IP67 umożliwia wykorzystywanie go także w miejscach narażonych na wilgoć i pył.
