DeviceNet, CANopen
Męski prosty – żeński 90°
M12 – M12, 5-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,35 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

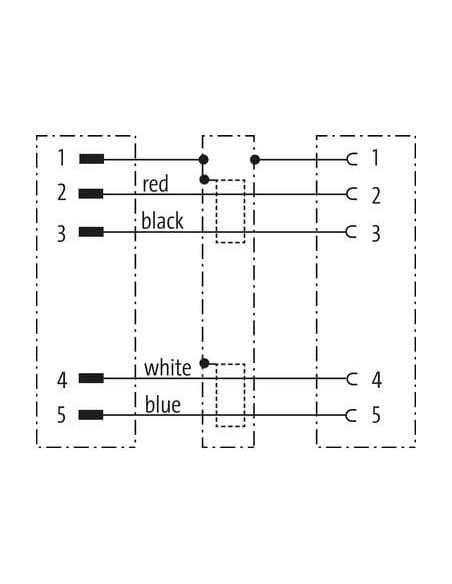

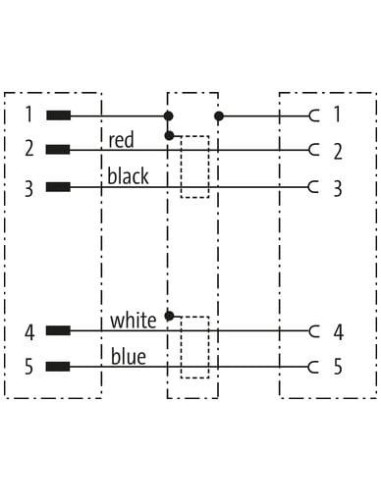

Dane dotyczące kabla
Kabel
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
General data | Cable
| Identyfikacja przewodu | 803 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| Drain wire (cross-section) | 22 AWG |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
Mechanical data | Cable
| Cable weigth | 63,12 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Drain wire (cross-section) | 22 AWG |
| Material wire insulation (Data) | PE |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 24 AWG |
| Conductor crosssection wire (Data) | 24 AWG |
| Material conductor wire (Data) | Skrętka miedziana, ocynowana |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,5 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 19 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyły (dane) | 3 A |
| Current carrying capacity min. wire (Power) | 6 A |
| Characteristic impedance | 120 Ω ± 10 % @ 1 MHz |
| Electrical resistance coating wire (Power) | 54 Ω/km @20 °C |
| Electrical resistance coating wire (Data) | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 40000 pF/km |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

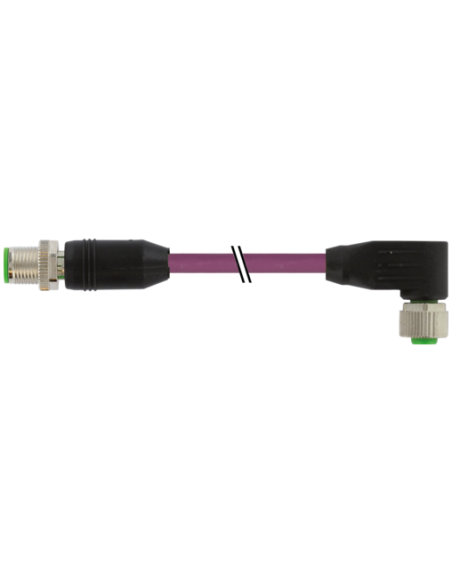

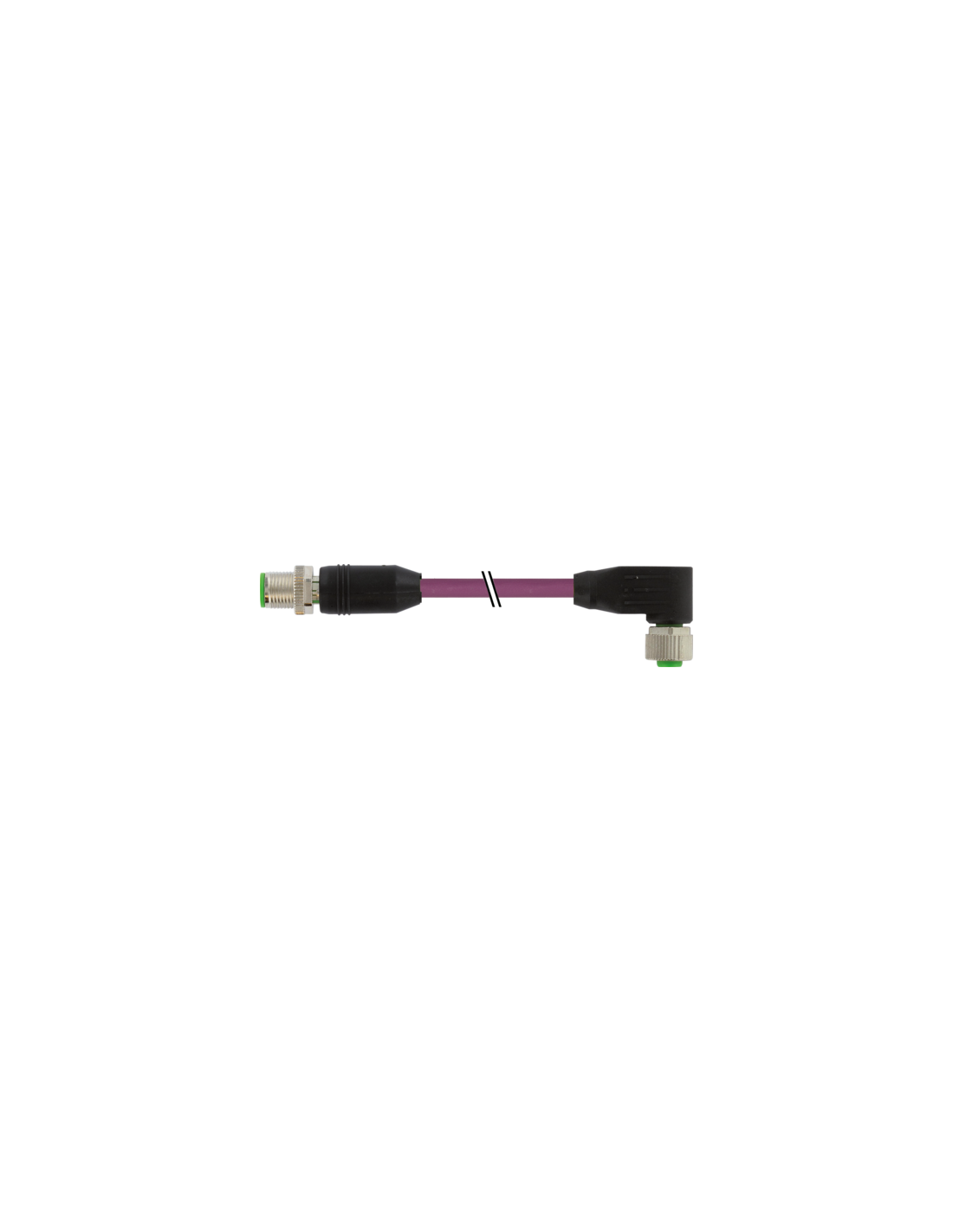

Złącze przewodowe M12: Przewód DeviceNet, CANopen – M12 męski 0° / M12 żeński 90°, kod A, 7000-40542-8030135
Przemysłowy przewód sygnałowy M12 o długości 1,35 m, wyposażony w złącze M12 męskie proste oraz złącze M12 żeńskie kątowe (90°). Jest kompatybilny z sieciami DeviceNet i CANopen, znajdując szerokie zastosowanie w automatyce przemysłowej oraz w systemach przesyłu danych i zasilania maszyn.
Zastosowania i możliwości wykorzystania przewodu M12 5-pin
Przewód doskonale sprawdza się w aplikacjach przemysłowych, gdzie wymagane jest niezawodne połączenie typu plug and play. Służy do:
- Transmisji danych i zasilania w urządzeniach automatyki, takich jak czujniki, siłowniki, sterowniki, moduły I/O.
- Instalacji przemysłowych opartych na standardach DeviceNet i CANopen, w tym linie produkcyjne, maszyny CNC oraz roboty przemysłowe.
- Szybkiego i pewnego łączenia elementów sterujących i systemów rozproszonych.
- Ruchomych oraz stacjonarnych aplikacjach, dzięki wysokiej odporności mechanicznej i klimatycznej.
Kluczowe zalety kabli M12 z ekranowaniem i powłoką PUR
- Wysoka odporność na wpływy chemiczne i olejowe – powłoka PUR gwarantuje wytrzymałość nawet w trudnych warunkach produkcyjnych.
- Podwyższony stopień ochrony IP65/IP67 – zapewnia szczelność przed pyłem i wodą przy prawidłowym zamontowaniu (włożone, przykręcone).
- Ekranowanie z oplotu miedzianego (65%) – skutecznie chroni przed zakłóceniami elektromagnetycznymi (EMC), co zapewnia stabilną transmisję danych.
- Kodowanie A, 5-pin – uniwersalność zastosowań do przesyłu zasilania i danych sygnałowych.
- Kolorowa izolacja przewodu (fioletowy) – łatwa identyfikacja w szafie sterowniczej.
- Bezhalogenowy i bezołowiowy materiał – spełnia wymagania dotyczące ochrony środowiska oraz bezpieczeństwa.
- Odporność na płomień, benzynę i wiele innych czynników chemicznych.
Budowa i kompatybilność przewodu M12
Przewód 5-żyłowy, solidnie ekranowany, wykonany w technologii skrętki dla sygnałów danych oraz zasilania. Złącza montażowe typu M12 x 1 gwarantują szybki montaż i solidne połączenie. Styk męski i styk żeński są oznaczone oraz zgodne z aktualnymi normami, co zapewnia łatwą integrację z istniejącymi systemami.
Możliwość dopasowania długości kabla na zamówienie oraz szeroka odporność temperaturowa (-25°C do 85°C dla aplikacji kablowych oraz od -40°C do 80°C dla samego przewodu) umożliwia wykorzystanie produktu zarówno w zastosowaniach statycznych, jak i dynamicznych.
Typowe branże i aplikacje dla przewodu M12 żeńsko-męskiego 90°
- Automatyka przemysłowa
- Budowa maszyn
- Transport i logistyka
- Infrastruktura produkcyjna
- Montaż rozdzielnic i szaf sterowniczych
Wysokiej jakości złącze M12 z ekranowanym przewodem PUR jest niezawodnym wyborem dla profesjonalnych instalacji wymagających trwałości, elastyczności oraz odporności na obciążenia mechaniczne i środowiskowe, gwarantując bezpieczeństwo i stabilność połączeń w wymagających warunkach przemysłowych.
