Męski prosty, Push Pull RJ45
4-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,76 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801) |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

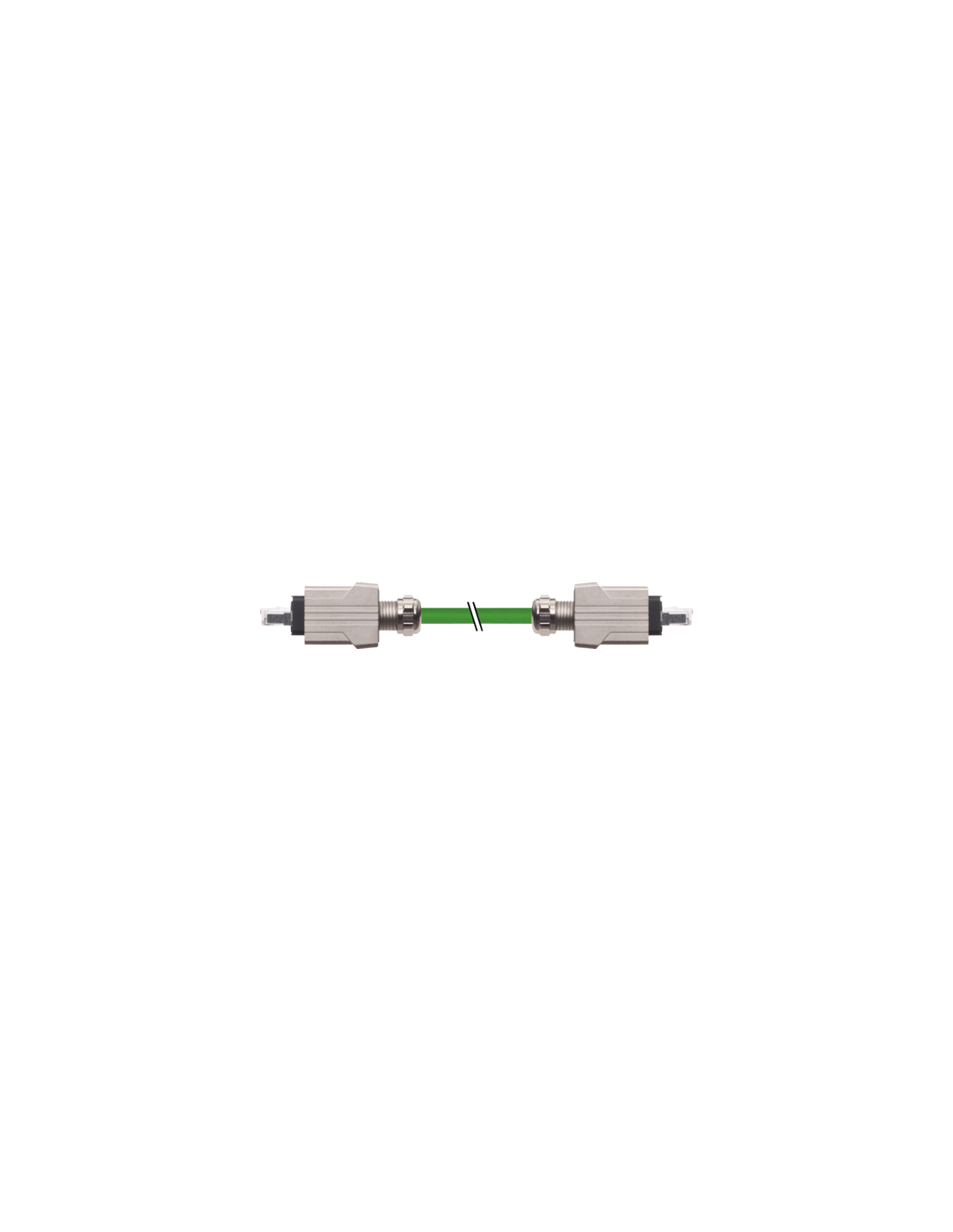

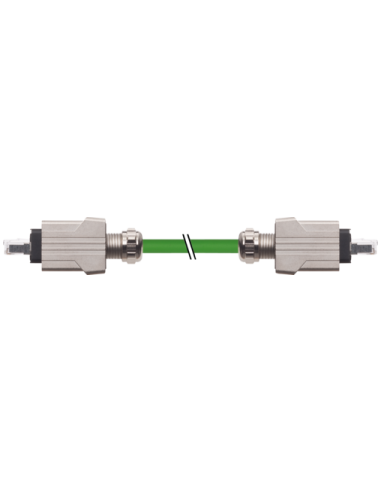

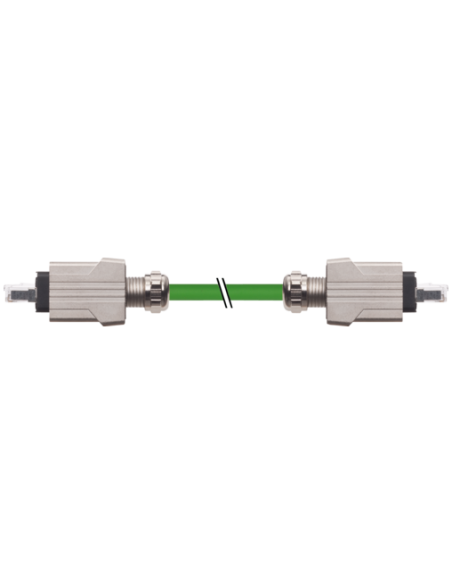

Przemysłowy kabel RJ45 Push Pull męski 0° do RJ45 Push Pull żeński 0° – Kod produktu 7356-74641-7940030
Przemysłowy przewód komunikacyjny typu RJ45 Push Pull o długości 0,3 m został zaprojektowany z myślą o niezawodnym połączeniu sieciowym w trudnych warunkach przemysłowych. Zastosowanie wysokiej jakości materiałów oraz solidnej konstrukcji gwarantuje nie tylko wysoką trwałość, ale także odporność na czynniki chemiczne i mechaniczne.
Najważniejsze cechy kabla RJ45 Push Pull 0°
- Obie końcówki typu RJ45 Push Pull – męska i żeńska, kąt prosty 0°
- Odporność na czynniki zewnętrzne – stopień ochrony IP65/IP67 pozwala na pracę w środowisku narażonym na wilgoć i pył
- Konstrukcja przemysłowa – metalowa powłoka z niklowanego cynku oraz trwały płaszcz PUR
- 4 żyły – kolorystyka przewodów: biały, żółty, niebieski, pomarańczowy
- Przekrój żyły – 22 AWG, skrętka miedziana
- Ekranowanie – oplot miedziany ocynkowany, dodatkowo folia oraz włóknina (fleece)
- Normy odporności – odporność na płomień, oleje i chemikalia zgodnie z UL 1581, IEC 60332-2-2 oraz DIN EN 60811-404
- Spełnia wymagania CAT5 (ISO/IEC 11801)
- Szeroki zakres temperatur pracy: od -40°C do 80°C (instalacja stała), od -30°C do 70°C (praca w ruchu)
Zalety zastosowania przemysłowego kabla RJ45 Push Pull
Wybór kabla RJ45 Push Pull do zastosowań przemysłowych to przede wszystkim łatwy i szybki montaż dzięki mechanizmowi Push Pull, który umożliwia bezpieczne oraz szczelne połączenie nawet w niewygodnych, trudno dostępnych miejscach. Obie końcówki typu plug zapewniają wygodne łączenie i rozłączanie bez potrzeby użycia narzędzi.
Wysoka odporność na czynniki chemiczne i mechaniczne pozwala na zastosowanie przewodu w środowiskach produkcyjnych, halach przemysłowych, systemach automatyki, szafach sterowniczych czy wszędzie tam, gdzie wymagana jest niezawodność przesyłu danych Ethernet oraz ochrona przed czynnikami zewnętrznymi.
Dzięki zastosowaniu przewodu PUR kabel jest elastyczny, wytrzymały i odporny na ścieranie, a ekranowanie zapewnia odporność na zakłócenia elektromagnetyczne, co ma kluczowe znaczenie w sieciach przemysłowych i automatyce.
Typowe zastosowania przewodu RJ45 Push Pull przemysłowego
- Łączenie urządzeń sieciowych w szafach sterowniczych
- Infrastruktura sieci Ethernet w środowiskach o podwyższonej wilgotności i zapyleniu
- Systemy automatyki przemysłowej, robotyka, linie produkcyjne
- Połączenia czujników, sterowników PLC i urządzeń HMI
- Strefy, gdzie wymagane są bezhalogenowe i bezpieczne przewody
Konstrukcja i wykonanie przewodu RJ45 Push Pull
Kabel posiada zwarte złącza Push Pull, gwarantujące szybki montaż oraz pewność połączenia (brak ryzyka przypadkowego rozłączenia). 4-przewodowa konstrukcja z użyciem 7-drutowych skrętek miedzianych zapewnia doskonałe właściwości transmisyjne oraz niską rezystancję.
Każdy przewód posiada pełne ekranowanie – oplot oraz folia – co chroni przed zakłóceniami i interferencjami typowymi dla środowisk przemysłowych. Duży zakres temperatur i odporność na zginanie sprawiają, że przewód nadaje się zarówno do instalacji stałych, jak i ruchomych.
Podsumowanie - kabel przemysłowy RJ45 Push Pull 0.3 m
Wybierając przemysłowy kabel RJ45 Push Pull z kodem 7356-74641-7940030, otrzymujesz trwałe, uniwersalne i profesjonalne rozwiązanie do połączeń sieciowych w wymagających warunkach. Solidne ekranowanie, odporność na warunki środowiskowe, łatwy i szybki montaż oraz zgodność z kategorią CAT5 – to gwarancja niezawodnej transmisji danych i bezpieczeństwa instalacji sieciowych.
