Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,1 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (pomarańczowo-białe, pomarańcz), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4U |
| Funkcja kabla | Dane |
| Kolor izolacji | teal |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 75 % |
| Bandowanie | Foil |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (zielono-biały, zielony) |
Mechanical data | Cable
| Długość kabli maks. | 83 m |
| Cable weigth | 55,66 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,22 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2,4 A |
| Characteristic impedance | 100 Ω @ 100 MHz |
| Electrical resistance line constant wire | 76,4 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 2 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 2 s |
| Loop resistance | 280 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 4 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. |
| Dystans (C-track) | 0,6 m |
| Prędkość ruchu (C-track) | 1,2 m/s |
| Liczba cykli skręcania | 3 Mio. |
| Skręcanie | ± 270 °/m |
| Prędkość skrętu | 60 Cykle/min |

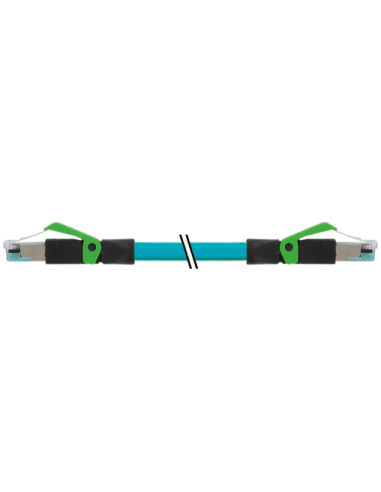

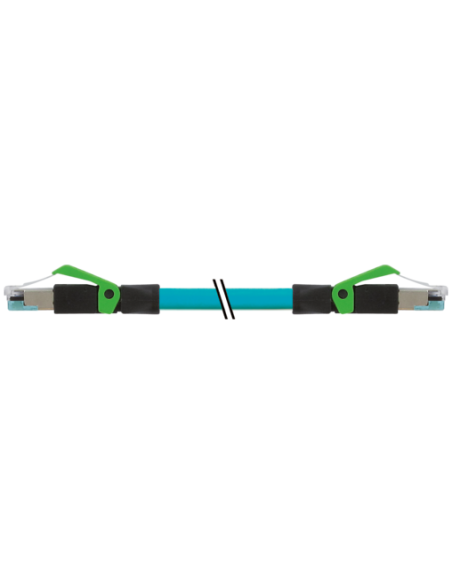

Kabel Ethernet RJ45 męski 0° – RJ45 męski 0° ekranowany CAT5 1,1 m – Przemysłowy przewód sieciowy
Profesjonalny przewód Ethernet RJ45 – RJ45 ekranowany o długości 1,1 m, dedykowany do zastosowań w przemyśle i automatyce. Kabel wyposażony jest w dwa proste (0°) wtyki RJ45 męskie, a dzięki zaawansowanemu ekranowaniu zapewnia wysoką odporność na zakłócenia elektromagnetyczne oraz stabilność transmisji danych w trudnych warunkach przemysłowych.
Kluczowe cechy złączy RJ45 – przewód do przemysłowych sieci Ethernet
- Rodzaj złącza: RJ45 męski 0° – RJ45 męski 0° (4-piny, ekranowane, bez koszulek kablowych)
- Kategoria transmisji: CAT5, Class D – zgodność z normami ISO/IEC 11801:2002 oraz EN 50173-1
- Maksymalna prędkość transmisji: do 100 Mbit/s – odpowiedni dla Fast Ethernet
- Pełny dupleks: obsługa pełnej komunikacji dwukierunkowej
- Zaawansowane ekranowanie: oplot miedziany ocynkowany (skuteczność do 75%) oraz folia ekranowa
- Wytrzymała konstrukcja: płaszcz z TPE, odporny na oleje, benzyny oraz szeroki zakres temperatur
- Przewodzenie sygnału: przewody miedziane ocynkowane – niska rezystancja i długotrwała niezawodność

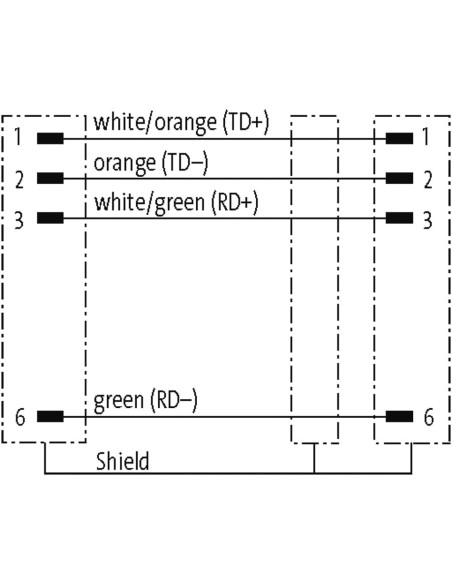

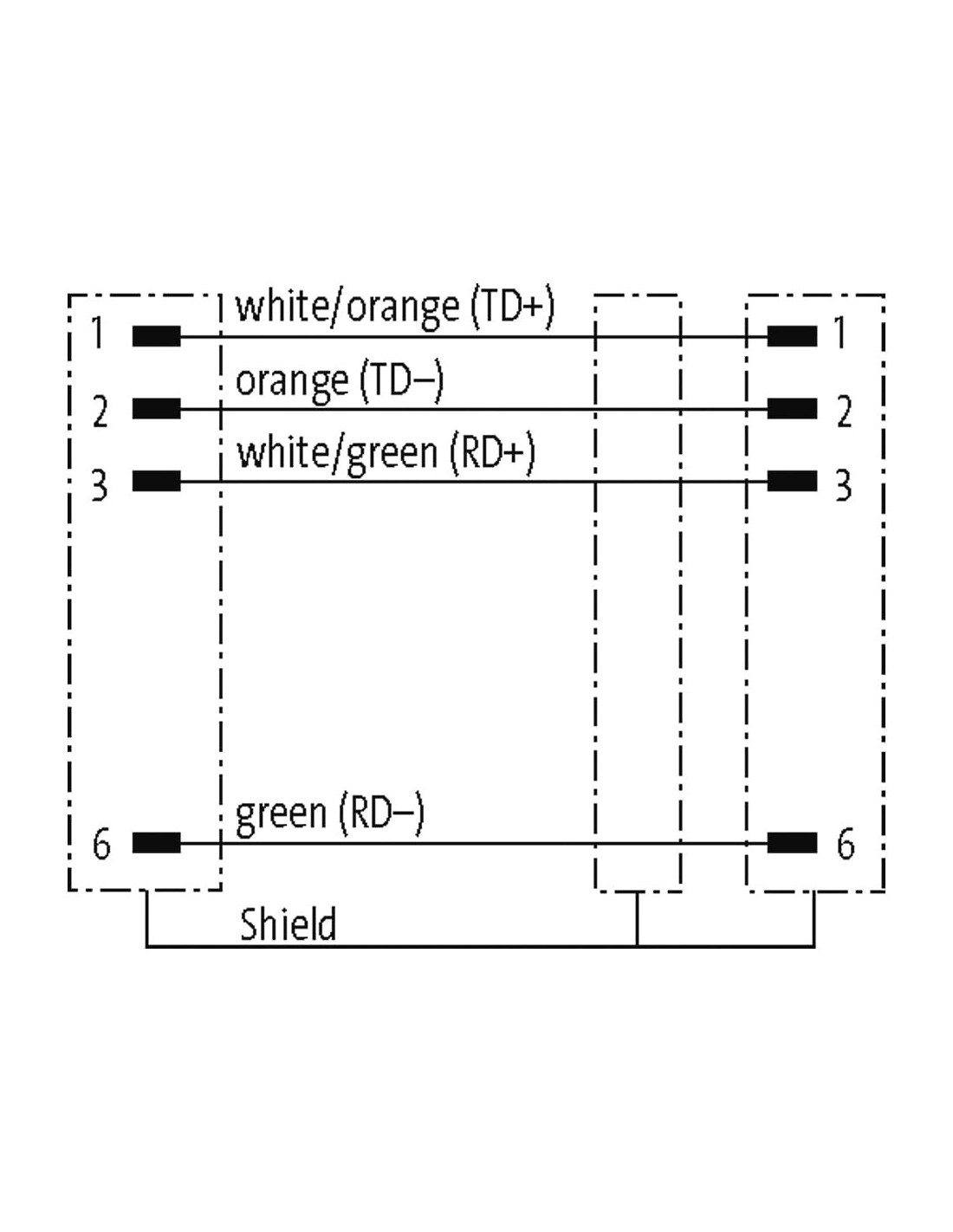

- Typowy układ przewodów: (biało-pomarańczowy, pomarańczowy), (biało-zielony, zielony)
Mocne strony ekranowanego przewodu Ethernet w aplikacjach przemysłowych
- Wysoka odporność chemiczna i mechaniczna – tworzywo sztuczne zapewnia wytrzymałość nawet w wymagających warunkach
- Duża elastyczność pracy – odpowiedni do zastosowań w ruchomych instalacjach (liczba cykli gięcia: do 35 mln)
- Szeroki zakres temperatur – praca w temperaturach od -40°C do 80°C pozwala na instalację zarówno wewnątrz, jak i na zewnątrz obiektów
- Skuteczna ochrona przed zakłóceniami – ekranowany przewód minimalizuje wpływ zewnętrznych zakłóceń elektromagnetycznych
- Łatwość instalacji – kompaktowe złącza i brak koszulek umożliwiają montaż w miejscach o ograniczonej przestrzeni
- Odporność na płomień – zgodność z normami UL 1581 oraz IEC 60332-2-2
- Ekologiczne materiały – kabel wolny od ołowiu i FCKW
Zastosowania kabla RJ45 męski ekranowany – typowe obszary wykorzystania
Przemysłowy kabel Ethernet CAT5 RJ45 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest niezawodne połączenie sieciowe. Typowe obszary to:
- Automatyka przemysłowa – łączenie sterowników PLC, paneli operatorskich, wysp I/O
- Sieci produkcyjne – szybka transmisja sygnałów i danych w warunkach zakłóceń elektrycznych
- Systemy CCTV, monitoring – odporność na warunki zewnętrzne i zakłócenia
- Integracja w szafach sterowniczych – szeroki zakres temperatur i elastyczność
- Infrastruktura IT i LAN – do zasilania oraz transmisji danych pomiędzy urządzeniami sieciowymi
Możliwość zamówienia innych długości kabla na życzenie – elastyczność dostosowana do indywidualnych potrzeb instalacji.
Kabel Ethernet RJ45 męski 0° / RJ45 męski 0° to rozwiązanie dla wymagających użytkowników, którzy szukają niezawodności, ochrony i elastyczności w zastosowaniach przemysłowych i automatyce.
