Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5

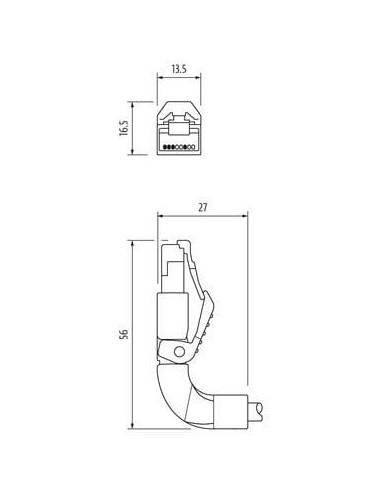

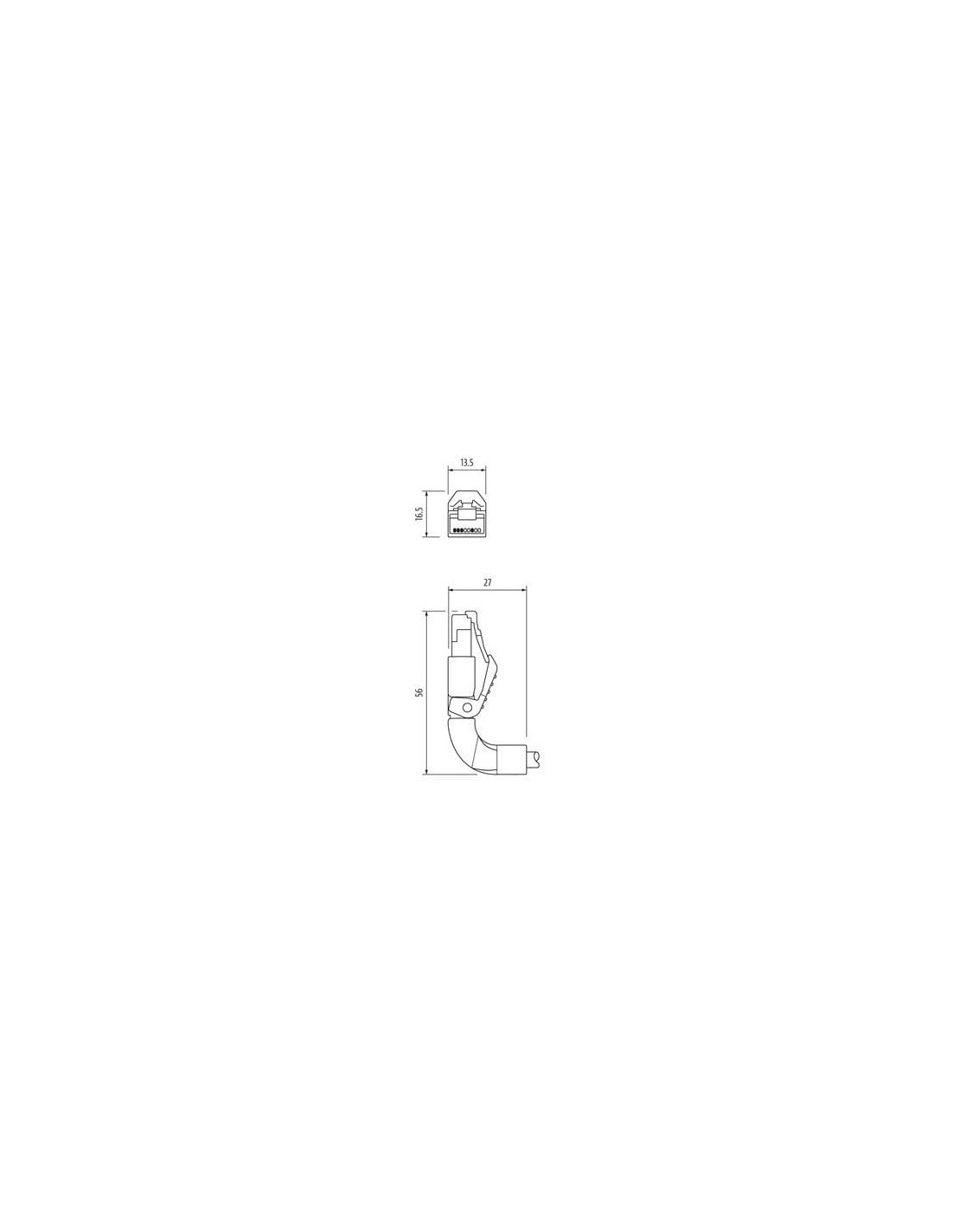

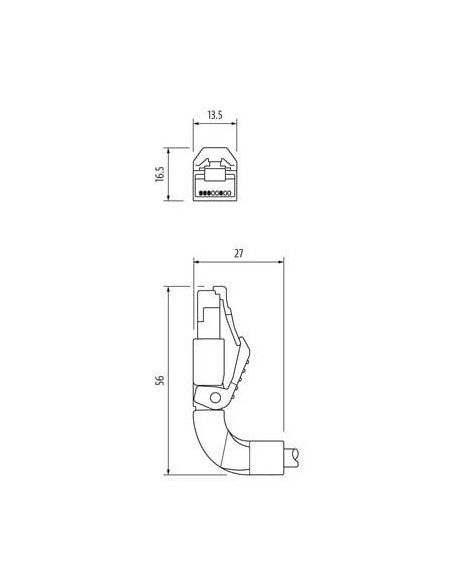

Męski 90° górny – męski 90° dolny
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
| Duplex | Full duplex |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Materiał obudowa | PUR |
| Blokada materiału | PA |
| Sposób zamykania | Blokada zatrzaskowa |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

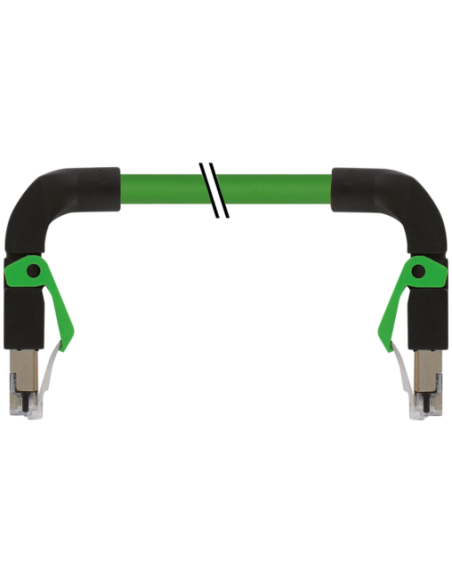

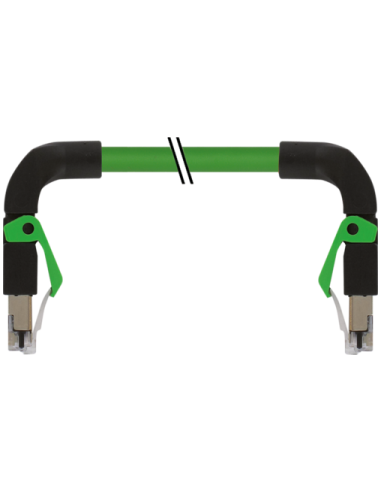

Przemysłowy kabel Ethernet RJ45 o długości 2 metrów, wyposażony w dwa ekranowane wtyki męskie RJ45 ustawione pod kątem 90° w dół, doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej. Konstrukcja kabla pozwala na optymalne poprowadzenie przewodów oraz zapewnia stabilność i ochronę sygnału nawet w trudnych warunkach przemysłowych.
Kabel Ethernet CAT5 RJ45 znajduje szerokie zastosowanie w automatyce przemysłowej, szafach sterowniczych, systemach kontroli maszyn, infrastrukturze sieciowej oraz serwerowniach. Specjalnie zaprojektowane złącza kątowe ułatwiają instalację w zamkniętych przestrzeniach, przy panelach operatorskich, rozdzielnicach oraz wszędzie tam, gdzie ograniczenie miejsca wymaga kompaktowego rozwiązania.
Kabel wykonany jest z wysokiej jakości materiałów (PUR – powłoka zewnętrzna, PA – blokada), co zapewnia odporność na substancje chemiczne, oleje oraz trwałość nawet przy intensywnym użytkowaniu. Powłoka PUR gwarantuje odporność na ścieranie oraz niekorzystne warunki środowiskowe.
Ekranowanie oplotem miedzianym skutecznie chroni transmisję danych przed zakłóceniami elektromagnetycznymi, co jest szczególnie istotne w środowiskach przemysłowych. Przewód zapewnia pełen Full Duplex oraz obsługuje transmisję do 100 Mbit/s.
Dzięki stopniowi ochrony IP20 oraz szerokiemu zakresowi temperatur pracy (od -25°C do 85°C dla złączy; od -40°C do 80°C dla stałego trybu kablowego) kabel zapewnia długotrwałą i stabilną pracę. Spełnia wymogi norm UN/ECE R118 oraz posiada stosowne certyfikaty.
Kabel wyposażony jest w łatwą w obsłudze blokadę zatrzaskową, a dzięki jakości wykonania oraz kompaktowej formie eliminowane są problemy z promieniem zgięcia i nadmiernym naprężeniem przewodu. Zaleca się dodatkowe zabezpieczenie przewodu przed nadmiernymi obciążeniami mechanicznymi, np. poprzez stosowanie opasek kablowych.
Kabel ekranowany RJ45 męski 90° w dół to niezawodny wybór do wymagających aplikacji przemysłowych i sieciowych, gdzie liczy się trwałość, odporność oraz pewność transmisji danych. Kątowe wtyki pozwalają na łatwą instalację w zamkniętych przestrzeniach, a najwyższej klasy materiały zapewniają długotrwałą eksploatację oraz bezpieczeństwo pracy w trudnych warunkach otoczenia.
