Ethernet CAT5

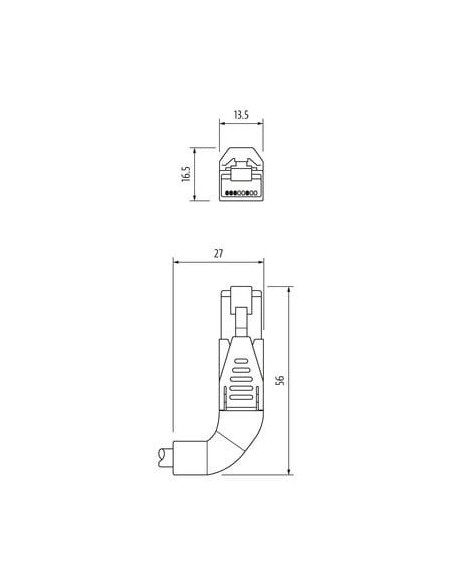

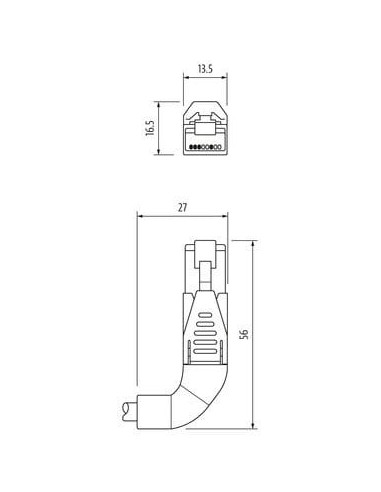

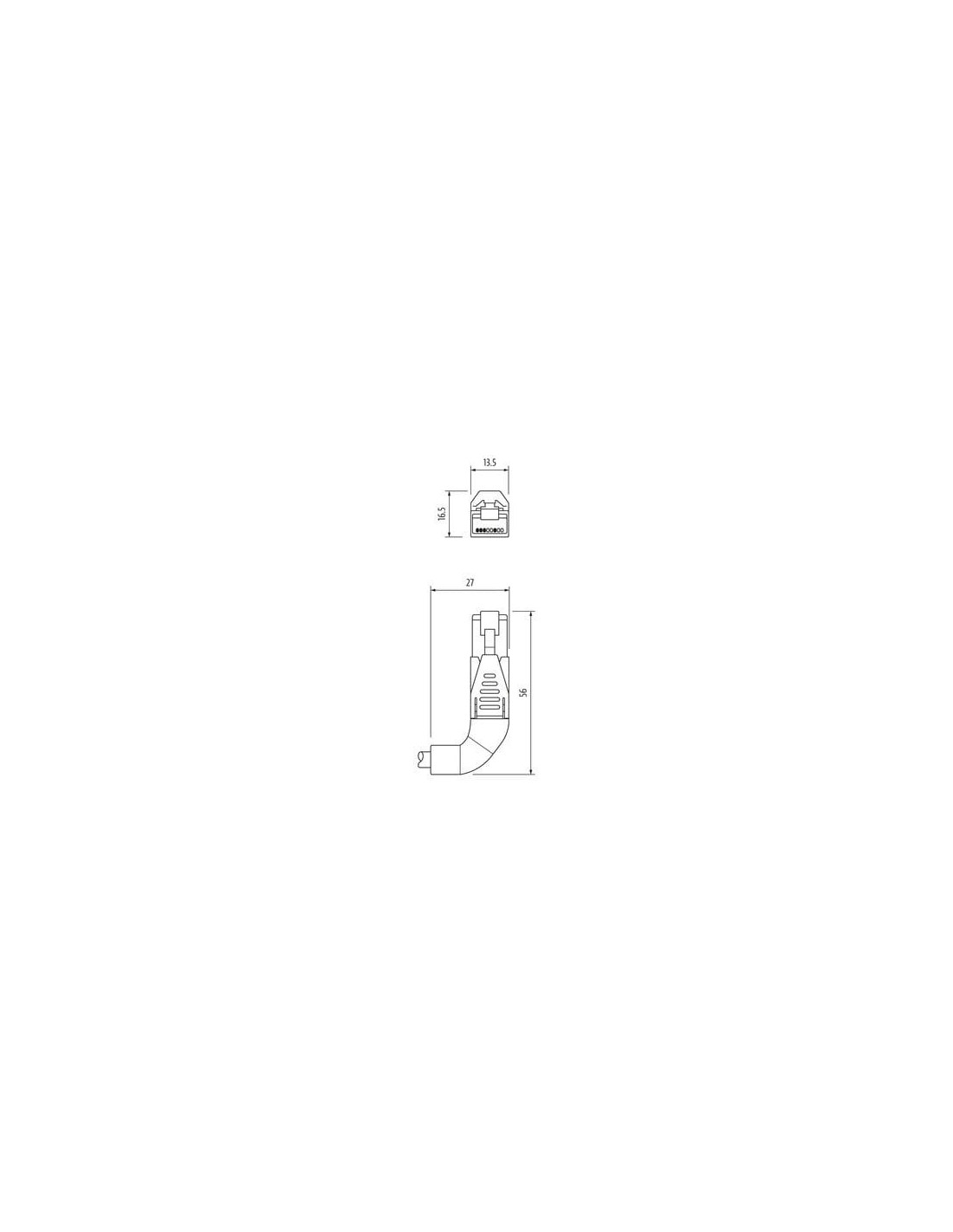

Męski prosty – męski 90° lewy
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

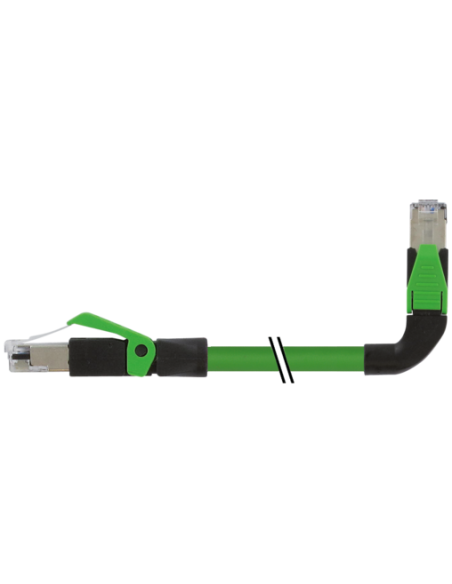

Kabel Ethernet RJ45 męski prosty – RJ45 męski kątowy 90° w górę, ekranowany – 7000-74367-7940100
Kabel Ethernet RJ45 męski 0°/RJ45 męski 90° w górę o długości 1 metra to wysokiej jakości, ekranowany przewód sieciowy kategorii CAT5, przeznaczony do zastosowań przemysłowych oraz profesjonalnych instalacji sieci LAN. Kabel spełnia wymogi klasy D (ISO/IEC 11801:2002, EN 50173-1) i umożliwia przesył danych z prędkością do 100 Mbit/s w trybie full duplex.
Właściwości techniczne przewodu RJ45 ekranowanego
- Złącza: Męski RJ45 prosty, męski RJ45 kątowy 90° w górę
- Konstrukcja: 4-żyłowy, ekranowany, oplot miedziany ocynowany (efektywność ekranu wynosząca aż 85%)
- Materiał powłoki: Wytrzymały PUR, gwarantujący odporność chemiczną, na oleje oraz uszkodzenia mechaniczne
- Dopuszczalne temperatury pracy: od -25°C do +85°C (kabel: do –40°C przy stałym montażu)
- Kolor izolacji: Zielony, ułatwiający identyfikację w szafach technicznych
- Zastosowane materiały: Bezołowiowe, bezhalogenowe, wolne od kadmu i FCKW
- Stopień ochrony: IP20 przy podłączonym złączu
Zastosowania i zalety kabla RJ45 0°/90°
Specjalna konstrukcja przewodu z jednym złączem kątowym 90° w górę pozwala na montaż w trudno dostępnych miejscach oraz w przypadku ograniczonej przestrzeni za urządzeniem (szafy sterownicze, panele HMI, urządzenia automatyki). Kątowe złącze minimalizuje ryzyko nadmiernego zginania kabla, chroniąc przewód przed uszkodzeniem i zachowując deklarowany stopień ochrony IP20.
Ekranowanie oraz wysokiej jakości materiały sprawiają, że przewód skutecznie minimalizuje zakłócenia elektromagnetyczne i zwiększa stabilność transmisji danych, nawet w środowisku o wysokim poziomie szumów elektrycznych.
Typowe zastosowania kabla Ethernet CAT5 z ekranowaniem
- Profesjonalne instalacje przemysłowe
- Połączenia sprzętu automatyki przemysłowej (PLC, sterowniki, czujniki z komunikacją Ethernet)
- Podłączenia do paneli operatorskich (HMI), systemów SCADA
- Modernizacja i naprawa instalacji sieciowych w maszynach i liniach produkcyjnych
- Sprawdzi się w miejscach, gdzie niezbędne jest prowadzenie kabla tuż przy powierzchni tylnej lub bocznej urządzenia – dzięki specjalistycznemu złączu kątowemu
- Aplikacje, w których wymagana jest odporność na chemikalia, oleje oraz ścieranie
Najważniejsze cechy kabla RJ45 0°/90° Murrelektronik 7000-74367-7940100
- Wysoka jakość wykonania gwarantująca stabilność połączenia
- Odporność na działanie olejów i chemikaliów
- Mały promień gięcia – możliwość stosowania w ruchomych aplikacjach
- Odpowiedni poziom zabezpieczenia i ekranowania przewodu
- Spełnia międzynarodowe normy: UL 1581, IEC 60332-2-2
RJ45 męski prosty – RJ45 męski 90° w górę 1 m to idealny przewód dla każdego, kto potrzebuje solidnego, ekranowanego kabla Ethernet do zadań specjalnych oraz pracy w wymagających warunkach przemysłowych.
