Ethernet CAT5
Męski 90° – żeński proste

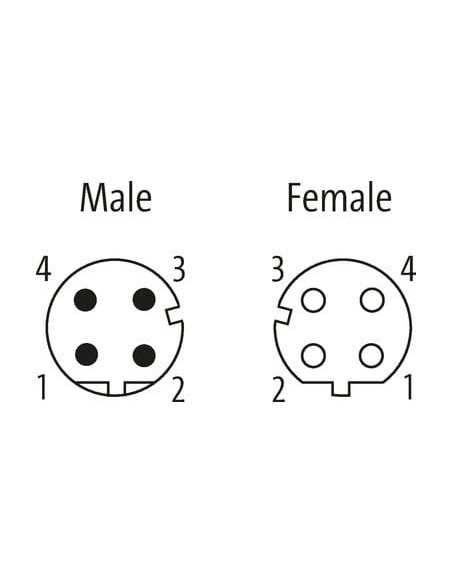

M12 – M12, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 793 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % MHz |
| Electrical resistance line constant wire | 59,4 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli skręcania | 4 Mio. |
| Skręcanie | ± 180 °/m |

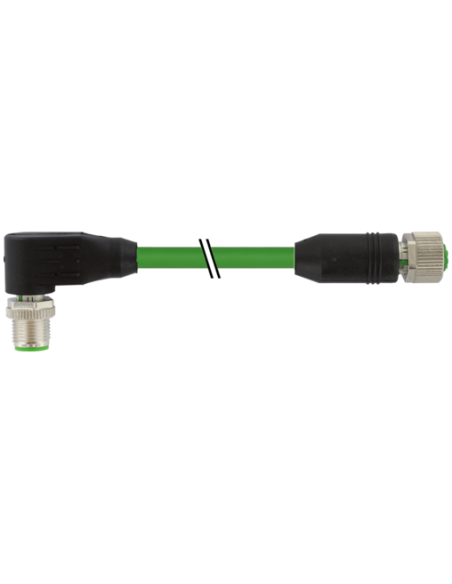

Kabel Ethernet M12 ekranowany: Złącze męskie 90° / żeńskie 0°, 3 m – Kod 7000-44581-7930300
Przemysłowy kabel Ethernet z ekranowaniem, zakończony z jednej strony złączem M12 męskim pod kątem 90°, a z drugiej strony złączem M12 żeńskim (prostym). Jest to wysokiej jakości przewód o długości 3 metry, dedykowany do wymagających aplikacji przemysłowych, transmisji danych w sieciach Ethernet oraz automatyzacji.
Bezpieczne i niezawodne połączenie M12 Ethernet CAT5
Zastosowanie kodowania D oraz 4-pinowej konstrukcji gwarantuje pełną kompatybilność ze standardem Ethernet CAT5. Przewód spełnia normy DIN EN 61076-2-101 (M12) i jest w pełni ekranowany, co zabezpiecza transmisję sygnału przed wpływem zakłóceń elektromagnetycznych.
M12 Ethernet – Główne cechy i zalety
- Wytrzymałość mechaniczna – przewód wykonany z tworzywa PUR, charakteryzującego się doskonałą odpornością chemiczną i na oleje.
- Szeroki zakres temperatur pracy: od -25°C do 85°C (w zależności od zastosowanego kabla).
- Status ochrony: IP65, IP66K, IP67 po zainstalowaniu i przykręceniu, co zapewnia ochronę przed wodą i pyłem nawet w trudnych warunkach.
- Maksymalna prędkość transmisji danych – do 100 Mbit/s w trybie full duplex.
- Przewód skręcany, ekranowany oplotem miedzianym (ocynowanym), zapewniający 85% pokrycia ekranem.
- Bezpieczne złącza typu M12 z metalowymi nakrętkami i blokadą antywstrząsową.
- Kolor izolacji przewodu: zielony – ułatwia identyfikację w szafie sterowniczej.
- Średnica zewnętrzna płaszcza: 6,6 mm (PUR, nie zawiera halogenów i silikonu).
- Odporny na płomienie, olej i benzynę, spełniający rygorystyczne normy przemysłowe: IEC 60332-2-2, UL 1581 FT2, DIN EN 60811-404.
Zastosowania kabla M12 męski 90° / M12 żeński 0° ekranowanego
Kabel M12 Ethernet znajduje zastosowanie wszędzie tam, gdzie liczy się kompaktowe złącze, odporność na czynniki chemiczne, wilgoć oraz trudne warunki pracy. Typowe obszary zastosowania to:
- Automatyka przemysłowa i robotyka
- Instalacje maszyn i linii produkcyjnych
- Skrzynki rozdzielcze i systemy sterowania
- Transport i logistyka (systemy sortujące, przenośniki)
- Monitoring przemysłowy oraz systemy kamer IP
Właściwości techniczne – najważniejsze informacje

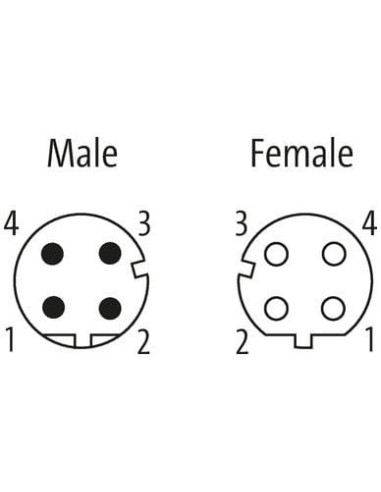

- Złącza: M12 męski 90° / M12 żeński prosty, 4 piny, kodowanie D
- Parametry elektryczne: napięcie pracy do 60 V DC, prąd do 1,5 A na styk
- Normy jakości: CAT5 (ISO/IEC 11801:2002), EN 50173-1, cURus
- Możliwość indywidualizacji długości kabla na zamówienie
Solidna konstrukcja, wszechstronne zastosowanie i niezawodność połączenia sprawiają, że ten przewód jest doskonałym wyborem dla zaawansowanych aplikacji przemysłowych, wymagających najwyższego poziomu bezpieczeństwa transmisji danych.
