Cube67
Męski prosty – żeński 90°
M12 – M12, 6-piny
ekranowany
Przewód hybrydowy
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Materiał | PUR |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (szary, rosa), niebieski, biały, , czarny |
General data | Cable
| Identyfikacja przewodu | 802 |
| Funkcja kabla | Hybrydowe, Sygnał, Dane |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 wires z Sposób łączenia z 3 Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | (szary, rosa), niebieski, biały, , czarny |
Mechanical data | Cable
| Cable weigth | 77 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 1,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 32 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 0,25 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6,3 A |
| Obciążalność prądowa min. żyły (dane) | 3,2 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Współczynnik indukcyjności elektrycznej | 0,65 mH/km |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 63000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,2 kV @ 60 s |
| Rezystancja izolacji | 2000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
| Skręcanie | ± 180 °/m |

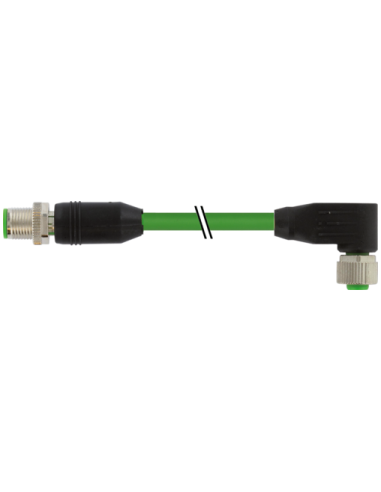

Konektor Cube67 M12 męski – żeński M12 kątowy 6-pin, ekranowany, kod produktu 7000-46051-8020030
Konektor Cube67 M12 męski – żeński M12 kątowy to wysokiej jakości przewód hybrydowy dedykowany zaawansowanym systemom automatyki przemysłowej, systemom sterowania oraz rozwiązaniom decentralnym. Zastosowanie złączy w standardzie M12 6-pin umożliwia pewną i bezpieczną transmisję sygnałów oraz zasilania w wymagających warunkach przemysłowych.
Zastosowanie konektora prostego i kątowego M12 Cube67
Konektor M12 Cube67 męski – żeński kątowy został stworzony z myślą o łączeniu modułów rozproszonych, czujników, elementów wykonawczych oraz urządzeń wymagających niezawodnego przesyłu sygnałów i zasilania. Sprawdzi się w:
- Automatyce przemysłowej – transfer sygnałów w systemach IO-Link oraz magistralach komunikacyjnych
- Budowie maszyn – bezpieczne łączenie urządzeń na ruchomych i stacjonarnych segmentach maszyn
- Robotyce – aplikacjach, w których występują wibracje i wstrząsy oraz ograniczona przestrzeń instalacji
- Systemach transportowych i logistycznych – szybka integracja czujników i siłowników
Cechy konstrukcyjne i zalety konektora M12 męski-prosty / żeński-kątowy
Ten przewód hybrydowy wyróżnia się następującymi rozwiązaniami konstrukcyjnymi:
- Ekranowanie kabla – wysoka odporność na zakłócenia elektromagnetyczne
- Wysoki poziom szczelności (IP67, IP66K) – pewne działanie w wilgotnym i zapylonym środowisku
- Obudowa z tworzywa PUR – odporność na chemikalia, oleje, ścieranie oraz promieniowanie UV; możliwość stosowania w aplikacjach z agresywnymi mediami
- Konstrukcja 6-pinowa – umożliwia przekazywanie sygnałów sterujących i zasilania
- Kątowe wyjście żeńskie – wygoda przy instalacjach w miejscach o ograniczonym dostępie oraz oszczędność miejsca
Wytrzymałość i odporność na warunki środowiskowe
Konektor M12 Cube67 jest przygotowany do pracy w szerokim zakresie temperatur od -25°C do +85°C (przewód nawet do -50°C / 90°C w aplikacjach stałych). Dodatkowo, zastosowane materiały są wolne od ołowiu, halogenów oraz FCKW, co zwiększa bezpieczeństwo użytkowania i eliminuje negatywny wpływ na środowisko.
- Odporność na płomień: zgodność z IEC 60332-2-2, UL 1581
- Dobra odporność chemiczna i na oleje
- Wysoka liczba cykli gięcia – wytrzymałość do 5 milionów cykli przy pracy w ruchu (C-track)
Typowe parametry techniczne i bezpieczeństwo użytkowania
Konektor przeszedł rygorystyczne testy i posiada aprobaty cURus. Może być wykorzystywany w obszarach narażonych na drgania dzięki zastosowaniu zabezpieczenia przeciwwstrząsowego oraz wysokiej klasy połączeniu bagnetowemu z blokadą niklowaną.
- Napięcie robocze do 30 V (AC/DC)
- Natężenie prądu do 4 A na styk
- Moment dokręcania 0,6 Nm
- Gwint M12 x 1
Zalety przewodu hybrydowego PUR
Kabel typu PUR jest odporny nie tylko na działanie czynników mechanicznych, ale również:
- Minimalizuje ryzyko przerwania i uszkodzeń dzięki zbrojeniu oraz specjalnemu ekranowaniu (80% pokrycia oplotem miedzianym, ocynowanym)
- Idealny do aplikacji dynamicznych – elastyczność oraz odporność na wielokrotne zginanie, skręcanie i drgania
- Warianty długości na zamówienie – rozwiązanie możliwe do dostosowania do indywidualnych wymagań projektu
Podsumowanie oraz możliwości rozbudowy instalacji
Konektor Cube67 M12 męski-prosty – żeński M12 kątowy o długości 0,3 m to idealne rozwiązanie dla profesjonalnych aplikacji przemysłowych wymagających niezawodnej transmisji sygnałów i zasilania w ograniczonej przestrzeni. Sprawdzi się w nowoczesnych liniach produkcyjnych, automatyce, maszynach i urządzeniach przemysłowych, zapewniając trwałość, odporność na warunki zewnętrzne oraz szybki montaż.
