Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Kapturek ochronny
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 20 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
General data | Cable
| Identyfikacja przewodu | S7V |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 75 % |
| Bandowanie | Foil |
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,87 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,47 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 45,1 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 2 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |

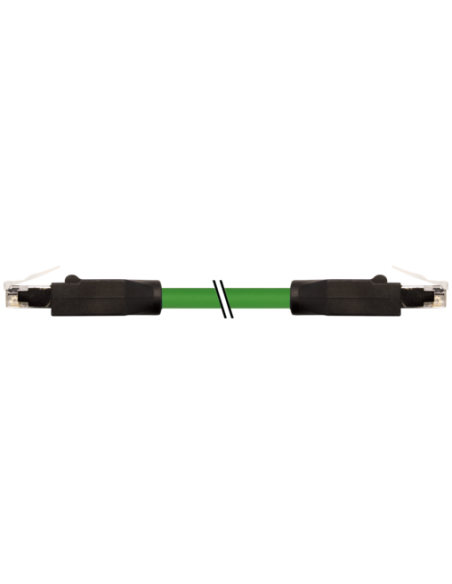

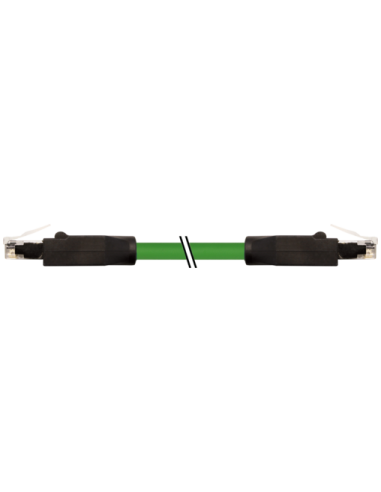

Przewód Ethernet RJ45 męski 0° ekranowany CAT5 – 20 m | Kod produktu: 7700-74301-S7V2000
Profesjonalny przewód Ethernet RJ45 ekranowany o długości 20 metrów to kluczowe rozwiązanie dla stabilnej i szybkiej transmisji danych w środowiskach przemysłowych oraz automatyce. Produkt wyposażony jest w dwa wtyki męskie RJ45 pod kątem 0° oraz skuteczne ekranowanie, co gwarantuje najwyższą jakość sygnału, minimalizując zakłócenia elektromagnetyczne.
Zastosowanie przewodu Ethernet RJ45 ekranowanego
Przewód przeznaczony jest do:
- połączeń sieciowych w systemach przemysłowych,
- instalacji automatyki, zarówno w halach produkcyjnych, szafach sterowniczych, jak i maszynach,
- połączeń urządzeń sieciowych, serwerów, paneli operatorskich oraz sterowników PLC,
- aplikacji wymagających ochrony przed zakłóceniami oraz odporności na czynniki chemiczne i oleje.
Przewód ten jest szczególnie rekomendowany w miejscach, gdzie niezawodność i jakość połączenia sieciowego są priorytetem.
Najważniejsze cechy i zalety przewodu Ethernet CAT5 ekranowanego
- Parametry Ethernet CAT5, klasa D – umożliwiają transmisję danych do 100 Mbit/s na odległości do 100 m.
- Ekranowanie przewodu – ochrona transmisji przed zakłóceniami elektromagnetycznymi dzięki zastosowanemu oplotowi miedzianemu cynowanemu oraz foliowemu ekranowaniu (pokrycie 75%).
- Wytrzymałość przemysłowa – kabel wykonany z odpornego na działanie izolacyjne materiału PUR oraz płaszcza TPE, co zapewnia wysoką trwałość nawet przy intensywnym użytkowaniu.
- 4 żyły – 22 AWG – stabilny przesył sygnału, kolorowe oznaczenia przewodów (biały, niebieski, pomarańczowy, żółty) ułatwiają szybki i poprawny montaż.
- Temperatury pracy od -40°C do 80°C – sprawdzi się zarówno w niskich, jak i wysokich temperaturach.
- Stopień ochrony IP20 – ochrona przed pyłem i ciałami stałymi.
- Zatrzaskowa blokada wtyków – zapewnia pewne połączenie i łatwy montaż.
- Plastyczność i odporność na wielokrotne zginanie i skręcanie – do 35 milionów cykli gięcia oraz 5 milionów cykli skrętu.
- Bezpieczeństwo i certyfikaty – cURus, spełnienie norm przemysłowych IEC oraz UL.

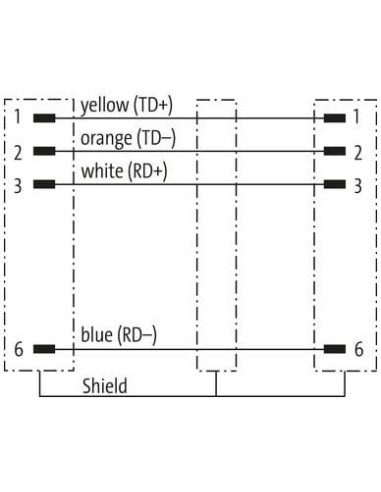

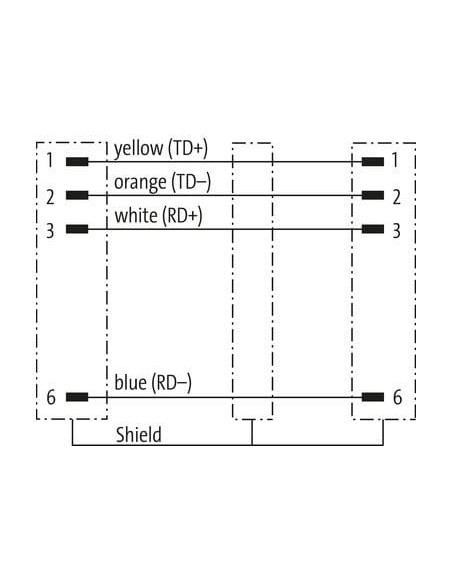

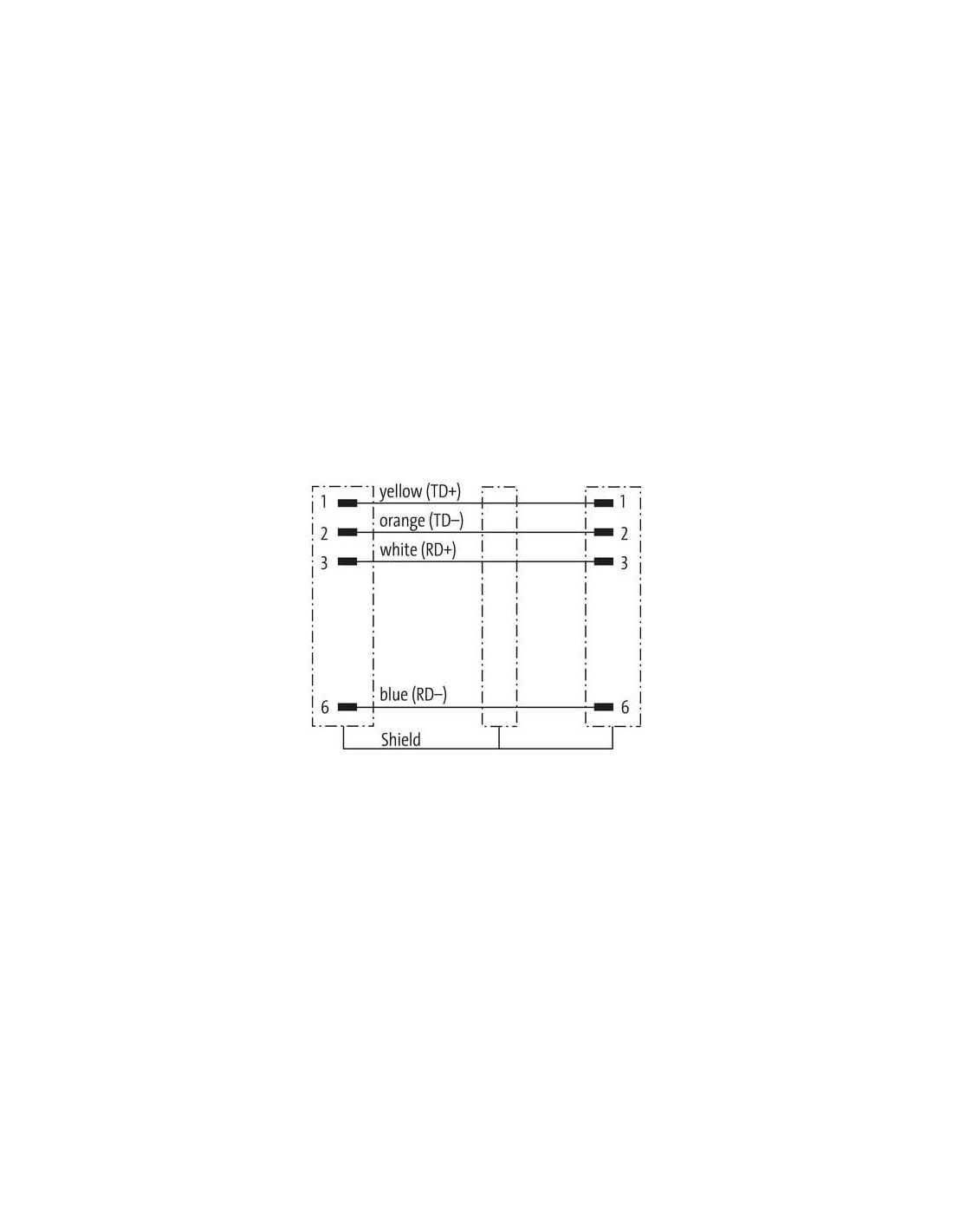

Schemat elektryczny i konstrukcja przewodu RJ45
Przewód wyposażony jest w 4 żyły połączone według schematu: TD+, TD-, RD+, RD-. Każdy przewód ma szczegółowe oznaczenie barwne, a ekran łączy się z obudową, co poprawia ochronę przed zakłóceniami. Wszystkie wymiary oraz rozkład pinów przedstawiają szczegółowe rysunki techniczne.
Typowe zastosowania przewodu Ethernet RJ45 męski ekranowany
- Sieci przemysłowe Ethernet i Fast Ethernet do 100 Mbit/s,
- Połączenia szaf sterowniczych i automatyki,
- Połączenia maszyn i urządzeń przemysłowych,
- Systemy monitoringu i rejestracji danych,
- Środowiska, w których stosowane są substancje chemiczne oraz oleje – dzięki odporności mechanicznej i chemicznej płaszcza TPE.
Wytrzymałość mechaniczna i bezpieczeństwo użytkowania
Przewód spełnia rygorystyczne normy odporności ogniowej (IEC 60332-2-2, UL1581 FT2) oraz zapewnia wysoką odporność na działanie oleju, benzyny i innych czynników chemicznych (DIN EN 60811-404). Brak ołowiu i FCKW potwierdza ekologiczne bezpieczeństwo produktu.
Podsumowanie
Przewód Ethernet RJ45 męski 0° ekranowany o długości 20 m to profesjonalne rozwiązanie dla wymagających instalacji przemysłowych i automatyki, zapewniające wysoką jakość połączenia, trwałość oraz zgodność z normami bezpieczeństwa i odporności.
