Ethernet CAT5e
Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
bez koszulek kablowych
ekranowany
Kapturek ochronny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone, przykręcone |
| Family construction form | RJ45 |
| Liczba biegunów | 8 |
| Typ montażu | włożone, przykręcone |
| Family construction form | RJ45 |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 1000 MBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

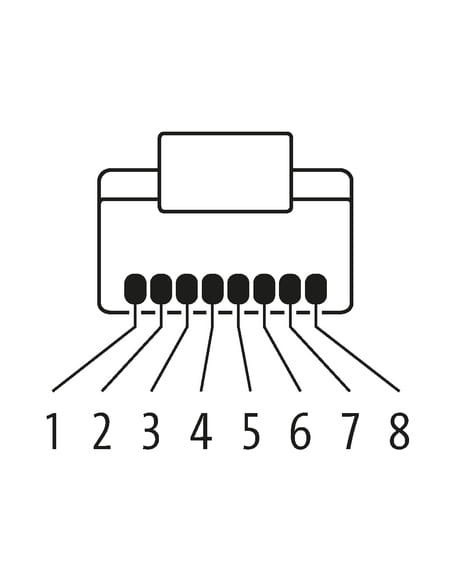

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

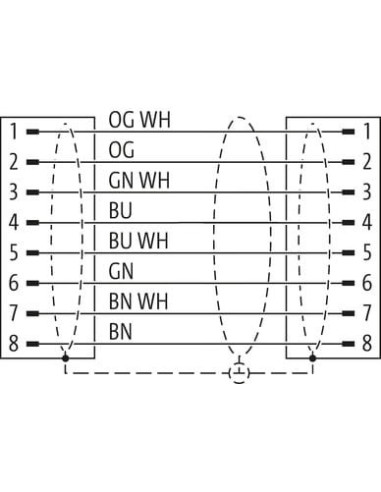

| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4W |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Bandowanie | Foil |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 1,17 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 76,4 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 49000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Liczba cykli skręcania | 3 Mio. 25 °C |
| Skręcanie | ± 270 °/m |
Kabel Ethernet RJ45 męski-męski 2m CAT5e ekranowany – profesjonalne połączenie sieciowe
Kabel Ethernet RJ45 męski 0° / RJ45 męski 0°, kod produktu 7700-74718-S4W0200, to wysokiej jakości przewód sieciowy kategorii CAT5e, przeznaczony do niezawodnych i szybkich połączeń sieciowych w środowiskach przemysłowych, biurowych oraz domowych. Zastosowanie solidnych złączy RJ45 typu męski-męski umożliwia łatwą integrację w sieciach Ethernet, gwarantując doskonałą komunikację i długotrwałą eksploatację.
Zastosowania i korzyści kabla Ethernet RJ45 CAT5e
Kabel RJ45 CAT5e sprawdza się w instalacjach przemysłowych, automatyce, systemach monitoringu, a także jako okablowanie infrastruktury sieci lokalnych LAN w biurach czy serwerowniach. Szybkość transmisji do 1000 Mbit/s pozwala na zastosowanie w aplikacjach wymagających niezawodnego i wydajnego przesyłu danych, oferując stabilność oraz wysoką jakość sygnału nawet w trudnych warunkach.
- Uniwersalność zastosowań – łączenie komputerów, switchy, routerów, urządzeń przemysłowych.
- Ekranowanie kabla zapewnia ochronę przed zakłóceniami elektromagnetycznymi.
- Solidna konstrukcja oraz wytrzymałe materiały gwarantują długą żywotność.
- Kapturek ochronny zabezpiecza złącze przed uszkodzeniami mechanicznymi.
- Brak koszulek kablowych umożliwia swobodne prowadzenie przewodu w korytach i wiązkach instalacyjnych.
Wytrzymałość, elastyczność i bezpieczeństwo kabla sieciowego
Obudowa wykonana z odpornego tworzywa PUR cechuje się wysoką odpornością chemiczną oraz na oleje, co czyni przewód idealnym rozwiązaniem do zastosowań wymagających zwiększonej ochrony przed czynnikami zewnętrznymi. Stopień ochrony IP20 zapewnia bezpieczeństwo użytkowania w suchych środowiskach.
Temperatura pracy kabla mieści się w szerokim zakresie od -40°C do 80°C (praca stała), co pozwala na zastosowanie go także w trudnych warunkach klimatycznych i przemysłowych.
Precyzyjna i wydajna transmisja danych
Konfekcja przewodu i złącza RJ45 gwarantuje pełne wykorzystanie ośmiu pinów zgodnie ze standardem PINOUT TIA/EIA 568B. Skrętka miedziana ocynowana zapewnia doskonałe właściwości transmisyjne i odporność na utlenianie. Kabel jest konfekcjonowany zgodnie z przemysłowymi normami jakości ISO/IEC 11801 oraz EN 50173-1.
- Wytrzymałość na zginanie: promień zgięcia 5x średnica zewnętrzna (w instalacji stałej), 10x średnica zewnętrzna (w ruchu)
- Odporny na wielocyklowe gięcie oraz skręcanie – nawet 1 milion cykli w 25°C
- Certyfikaty jakości: cURus, UL 1581, IEC 60332-2-2
Specjalistyczny kabel Ethernet dla wymagających aplikacji
Kabel CAT5e RJ45 dedykowany jest do aplikacji wymagających stabilności połączenia, wysokiej jakości sygnału i odporności na czynniki środowiskowe. Dzięki zastosowaniu wysokogatunkowych materiałów oraz trwałej blokady zatrzaskowej, przewód spełnia rygorystyczne normy przemysłowe i może być wykorzystywany m.in. w:
- Automatyce przemysłowej
- Systemach inteligentnych budynków
- Infrastrukturalnych sieciach komputerowych
- Stacjach monitoringu przemysłowego i CCTV
- Połączeniach maszyn, sterowników PLC oraz paneli operatorskich
Wybór przewodu RJ45 męski-męski CAT5e to gwarancja niezawodnej pracy sieci oraz elastyczności w konfiguracji stanowisk roboczych i systemów teleinformatycznych.
