Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5

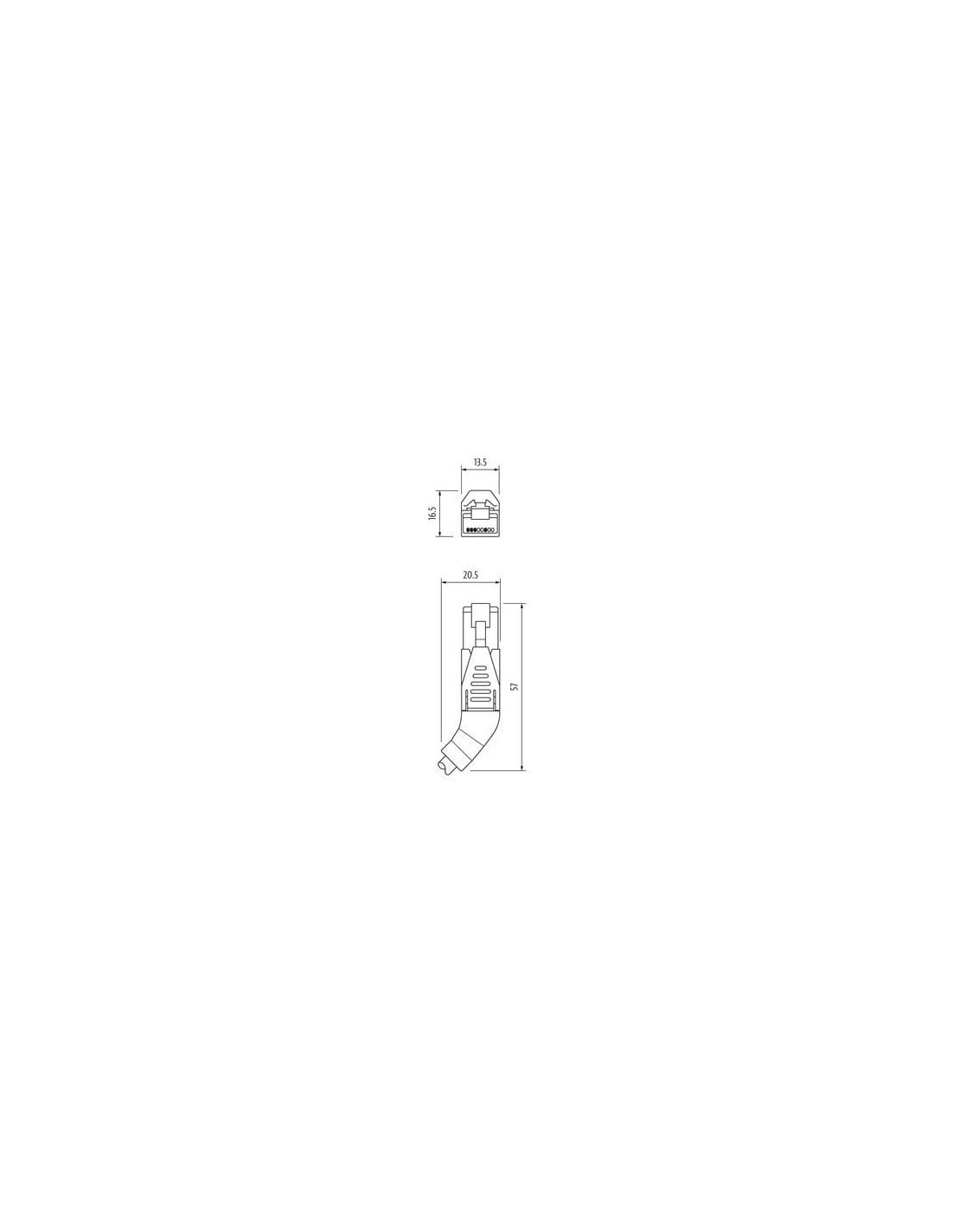

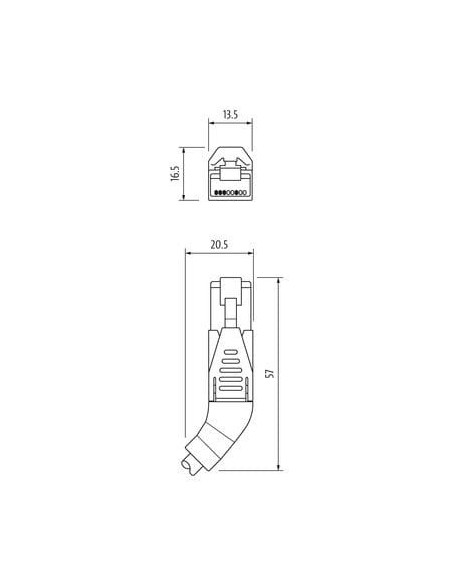

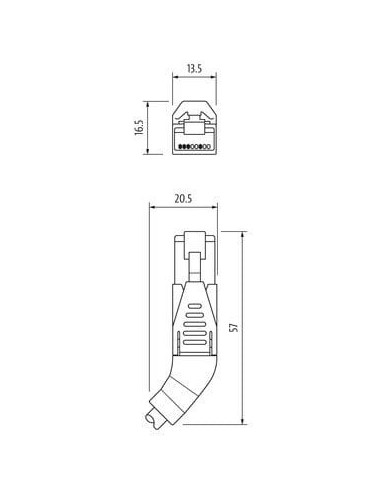

Męski 45° lewy – męski 45° lewy
RJ45 – RJ45, 8/4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Family construction form | RJ45 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

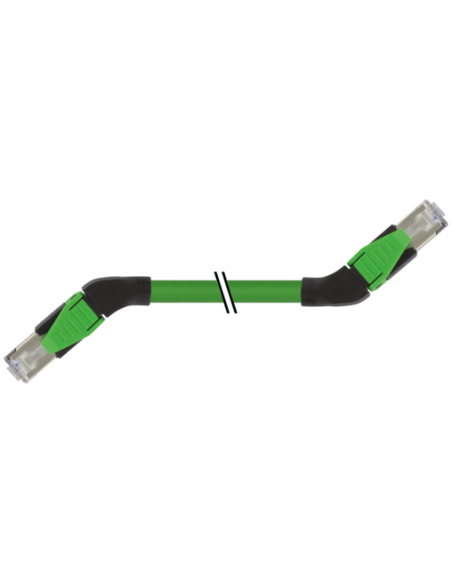

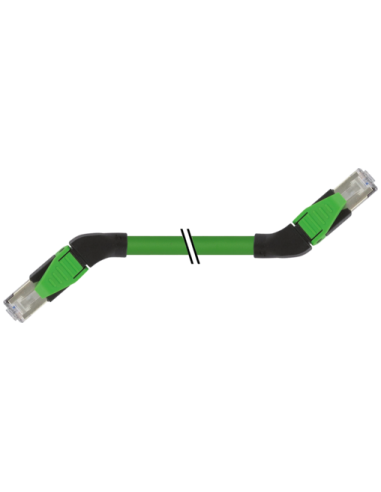

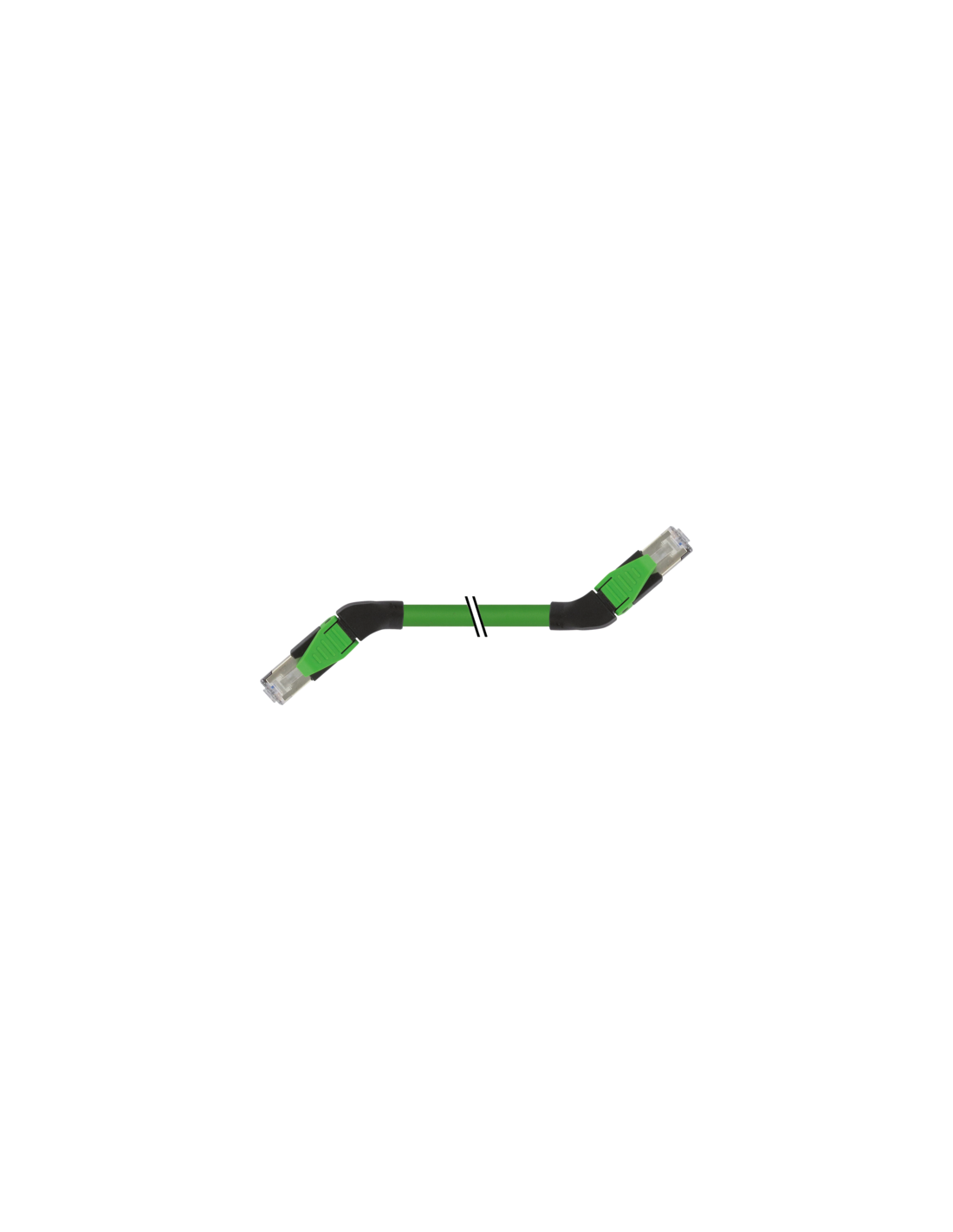

Kabel Ethernet RJ45 męski 45° lewy – RJ45 męski 45° lewy ekranowany 2 m CAT5 do zastosowań przemysłowych
Przemysłowy kabel Ethernet RJ45 męski 45° lewy – RJ45 męski 45° lewy umożliwia szybkie i niezawodne połączenia sieciowe w wymagających środowiskach przemysłowych. Dzięki ekranowaniu oraz solidnej konstrukcji z odpornych materiałów, znajduje zastosowanie w automatyce, maszynach, liniach produkcyjnych, sterownikach PLC oraz systemach monitorowania i kontroli procesów.
Wytrzymała i odporna konstrukcja – idealny wybór do aplikacji przemysłowych
Kabel wykorzystuje 8/4-pinowe złącza RJ45, jest ekranowany (shielded), a osłona wykonana została z wytrzymałego tworzywa PUR, charakteryzującego się wysoką odpornością na oleje, środki chemiczne oraz czynniki mechaniczne. Zielona izolacja poprawia widoczność przewodu w instalacjach przemysłowych. Dodatkowo kątowe wtyki 45° umożliwiają montaż w trudnodostępnych miejscach oraz w ograniczonej przestrzeni, eliminując problem załamywania kabla.
Zalety i typowe zastosowania kabla Ethernet ekranowanego
- Stabilność transmisji danych - ekranowanie ogranicza zakłócenia elektromagnetyczne oraz interferencje.
- Standard CAT5 - obsługuje transmisję do 100 Mbit/s, pełny duplex, zgodny z normami ISO/IEC 11801 oraz EN 50173-1.
- Wysoka elastyczność – przewód odporny na wielokrotne zginanie, przystosowany do ruchomych aplikacji.
- Bezhalogenowy, bezołowiowy i odporny na płomienie – spełnia normy bezpieczeństwa, może być używany w miejscach o podwyższonym ryzyku pożarowym.
- Szeroki zakres temperatur pracy: od -25°C do 85°C – sprawdzi się w środowiskach o zmiennych warunkach klimatycznych.
- Przemysłowa odporność na oleje, benzyny i środki chemiczne – kabel do zastosowań w przemyśle, automatyce oraz pojazdach specjalistycznych.
- Długość 2 m – wygodna do stosowania między urządzeniami sieciowymi i maszynami.
Konstrukcja i schemat połączeń – wygoda i bezpieczeństwo instalacji
Wtyczki RJ45 zostały wykonane w wersji 45° lewy, co ułatwia instalację w ograniczonej przestrzeni. Cztery żyły przewodzące (biały, żółty, niebieski, pomarańczowy) oraz miedziany ekran zapewniają stabilne połączenie i eliminują zakłócenia. Produkt spełnia wymagania odporności zgodnie z normą UN/ECE R118 oraz posiada oznaczenia jakości (cURus), potwierdzające zgodność z normami międzynarodowymi.
Typowe zastosowania kabla Ethernet RJ45 ekranowanego
- Sieci przemysłowe Ethernet, przesył danych w maszynach i urządzeniach automatyki
- Połączenia sterowników PLC, robotów, czujników i kamer przemysłowych
- Szybkie połączenia komputerowe w trudnych warunkach środowiskowych
- Systemy monitorowania i kontrolne w zakładach przemysłowych
- Instalacje w pojazdach specjalistycznych, automatyce budynkowej i rozdzielniach
Kabel Ethernet RJ45 męski 45° lewy/RJ45 męski 45° lewy to niezawodne rozwiązanie do połączeń sieciowych w warunkach przemysłowych, oferujące wysoką wytrzymałość, odporność na zakłócenia oraz trwałość nawet przy intensywnej eksploatacji.
