Ethernet CAT5
Męski 90° – męski 90°
M12 – M12, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 798 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 68,64 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 180 °/m |

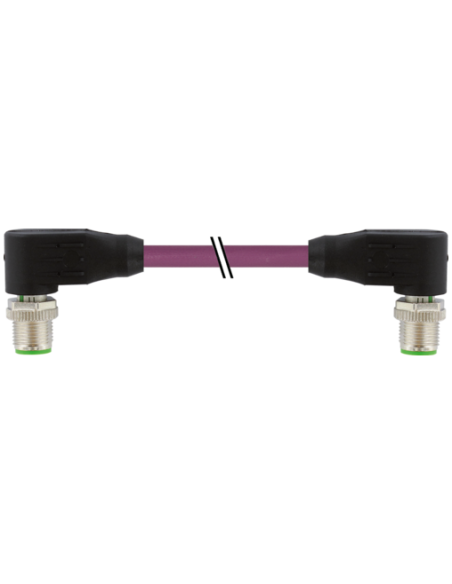

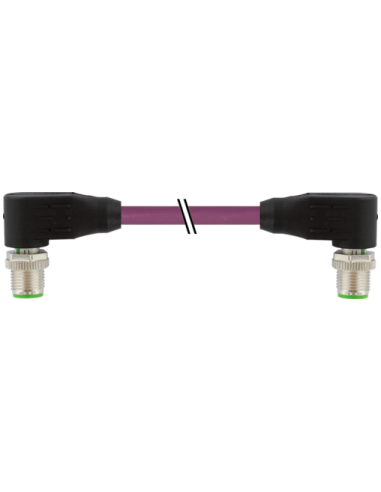

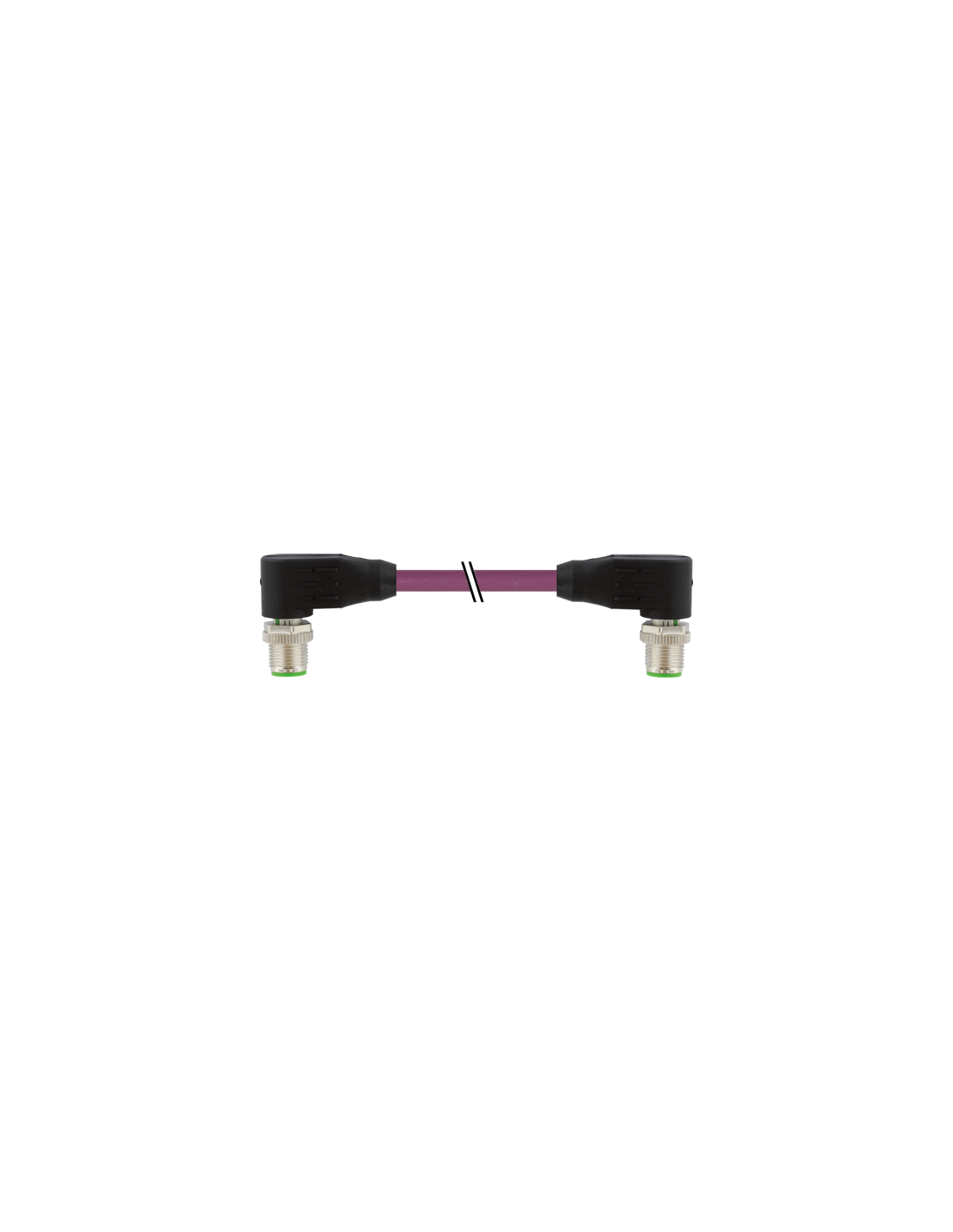

Złącze M12 męskie kątowe 90° do Ethernet – Przewód połączeniowy M12/M12 kod D, 4-piny, 5 m
Złącze M12 męskie 90° / M12 męskie 90° Ethernet o długości 5 metrów to specjalistyczny przewód połączeniowy przeznaczony do transmisji danych w sieciach Ethernet, spełniający wymagania kategorii CAT5. Kabel wyposażony jest w dwa kątowe wtyki męskie M12 (90°), 4-pinowe, z kodowaniem D, co zapewnia pewne i stabilne połączenie w trudnych warunkach przemysłowych.
Wysoka niezawodność i szczelność złącza M12 Ethernet
Złącza M12 typu męskiego z kodowaniem D umożliwiają realizację wysokiej klasy przemysłowych połączeń Ethernet, gwarantując dużą odporność na zakłócenia elektromagnetyczne dzięki podwójnemu ekranowaniu oraz wysokiemu stopniowi szczelności – IP65, IP66K oraz IP67. Rozwiązanie to pozwala na pracę urządzeń nawet w środowiskach o zwiększonej wilgotności i zapyleniu, a także zapewnia ochronę przed działaniem wody i olejów przemysłowych.
Odporność na czynniki chemiczne i mechaniczne – idealny do automatyki przemysłowej
Przewód PUR cechuje się bardzo dobrą odpornością chemiczną oraz na ścieranie, dzięki czemu połączenie M12 Ethernet sprawdzi się w aplikacjach wymagających regularnego ruchu, zginania czy narażenia na drgania (aplikacje C-track, robotyka, linie produkcyjne). Kabel jest elastyczny, wytrzymały na skręcanie i obciążenia dynamiczne – spełnia więc normy typowe dla intensywnych warunków pracy.
Typowe zastosowania przewodu M12 kątowego Ethernet
- Przemysłowe sieci Ethernet i PROFINET
- Automatyka maszyn i urządzeń
- Przyłącza do sterowników PLC, paneli operatorskich, modułów I/O
- Robotyka i systemy transportowe
- Infrastruktura komunikacyjna hal produkcyjnych
Zalety zastosowania kabla połączeniowego M12/M12
- Stabilna transmisja danych do 100 Mbit/s na odległości do 100 m
- Kątowe złącza 90° ułatwiają montaż w miejscach o ograniczonej przestrzeni
- Odporność na oleje, płomienie, promieniowanie UV i środki chemiczne
- Kolor fioletowy płaszcza ułatwia identyfikację kabla w instalacji
- Struktura przewodu i ekranowanie eliminują zakłócenia i zwiększają bezpieczeństwo transmisji
- Spełnia normy DIN EN 61076-2-101 (M12), IEC 60332-2-2, UL 1581
Budowa i schemat połączeń M12 męski/męski – kod D
Każdy z czterech przewodów (biały, żółty, niebieski, pomarańczowy) został odpowiednio oznaczony i przypisany do dedykowanego pinu, zgodnie ze standardem M12 D-kodowanie, co zapewnia właściwe odwzorowanie sygnałów w aplikacjach przemysłowych oraz eliminację ewentualnych błędów montażu.
Złącze M12 męskie 90° / M12 męskie 90° Ethernet 7000-44561-7980500 to gwarancja niezawodności, szczelności i efektywnej transmisji danych w wymagających środowiskach przemysłowych. Solidna, odporna na zniszczenia konstrukcja oraz uniwersalność zastosowania sprawiają, że przewód ten jest chętnie wybieranym rozwiązaniem w rozbudowie i modernizacji przemysłowych sieci komunikacyjnych.
