Ethernet CAT6A
Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 7,5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 25 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6A |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
General data | Cable
| Identyfikacja przewodu | 380 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 8 |
| Amount strands (wire) | 7 |
| Diameter of single wires | 27 AWG |
| Conductor crosssection (wire) | 27 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | 0 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |

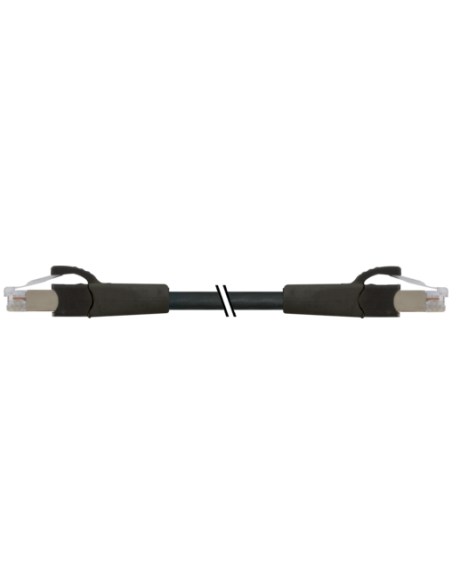

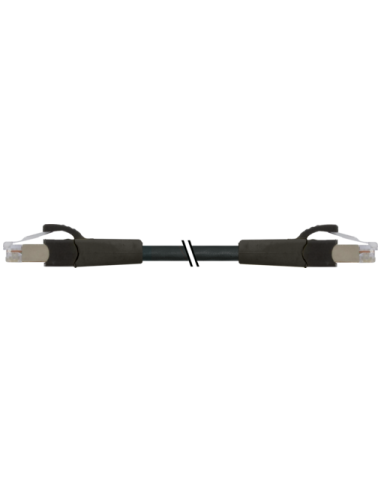

Kabel Ethernet RJ45 męski - męski CAT6A 7,5 m do zastosowań przemysłowych
Kabel Ethernet RJ45 męski-męski 0° Szafa-Line o długości 7,5 metra, z kodem produktu 7000-74711-3800750, to wysokiej klasy przewód przeznaczony do profesjonalnych zastosowań w sieciach przemysłowych oraz serwerowniach. Kabel ten obsługuje standard CAT6A i zapewnia transmisję danych z prędkością do 10 GBit/s, co czyni go doskonałym wyborem dla instalacji wymagających niezawodnej i szybkiej komunikacji sieciowej.
Wysoka jakość i niezawodność w warunkach przemysłowych
Ekranowany przewód RJ45 został wykonany z materiałów o podwyższonej odporności na działanie czynników chemicznych i olejów. Obudowa z PUR oraz płaszcz z FRNC gwarantują trwałość i odporność na uszkodzenia mechaniczne. Zastosowanie prostych wtyków męskich (bez koszulek kablowych) zapewnia kompaktowy rozmiar i łatwość montażu w miejscach o ograniczonej przestrzeni, takich jak szafy sterownicze i rozdzielnie automatyki.
Zastosowania kabla Ethernet RJ45 męski-męski CAT6A
- Integracja w szafach sterowniczych oraz przemysłowych systemach automatyki
- Łączenie urządzeń sieciowych, takich jak przemysłowe switche, routery, serwery oraz panele operatorskie
- Zastosowanie w rozbudowanych instalacjach monitoringu IP wymagających stabilnego i szybkiego połączenia
- Przyłącza w sieciach biurowych, centrach danych oraz laboratoriach
Najważniejsze cechy techniczne kabla RJ45 CAT6A Szafa-Line
- Ekranowana konstrukcja zapewniająca wysoką odporność na zakłócenia elektromagnetyczne.
- Transmisja danych do 10 Gbit/s zgodnie ze standardem CAT6A – idealna do sieci wymagających dużej przepustowości.
- Prosty układ wtyków – typ male-male, 8 pinów, ekranowany – łatwe połączenie urządzeń sieciowych.
- Wytrzymałość mechaniczna – zastosowanie przewodu o średnicy 6 mm, płaszcz i izolacja z FRNC, przewodniki miedziane skręcane (AWG27).
- Odporność na warunki środowiskowe – praca w zakresie temperatur od -25°C do 85°C (przewód: od -20°C do 60°C, w ruchu 0°C do 50°C).
- Stopień ochrony IP20 – zabezpieczenie przed ciałami stałymi, przeznaczenie do użytku wewnętrznego.
- Klasa palności: UL 1581, IEC 60332 – wysoka odporność na płomień.
Bezpieczeństwo i łatwość instalacji
Kabel wyposażono w blokadę zatrzaskową, która zabezpiecza połączenie przed przypadkowym odłączeniem. Minimalny promień gięcia wynosi 5x średnica zewnętrzna, co podkreśla elastyczność oraz odporność na uszkodzenia przy układaniu przewodów w trudno dostępnych przestrzeniach.
Typowa budowa i schemat połączeń
Przewód Ethernet RJ45 posiada typową budowę 8-żyłową, z przewodami skręcanymi i ekranem z miedzi gołej. Typowy schemat połączeń jest zgodny z normą przemysłową – informacje ze schematów graficznych potwierdzają łatwość doboru i integracji w praktycznie każdej sieci Ethernet.
Podsumowanie – kabel sieciowy RJ45 męski-męski Szafa-Line
Kabel RJ45 CAT6A Szafa-Line to specjalistyczne rozwiązanie do przesyłania danych w wymagających aplikacjach przemysłowych oraz IT, zapewniające wysoką wydajność, odporność na zakłócenia i niezawodność działania. Idealny do nowoczesnych systemów automatyki, instalacji przemysłowych, szaf danych oraz rozbudowanych sieci komputerowych, gdzie liczy się szybka transmisja, trwałość i bezpieczeństwo połączeń.
