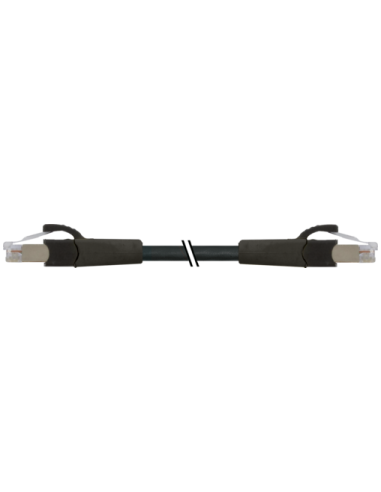

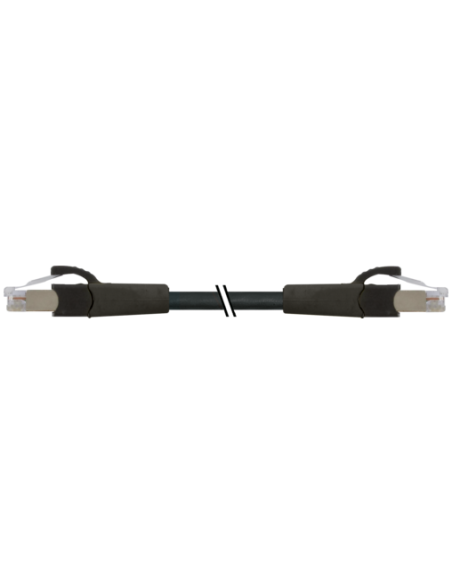

Ethernet CAT6A
Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 25 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6A |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
General data | Cable
| Identyfikacja przewodu | 380 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 8 |
| Amount strands (wire) | 7 |
| Diameter of single wires | 27 AWG |
| Conductor crosssection (wire) | 27 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | 0 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
Przewód Ethernet RJ45 męski-męski CAT6A 2m – Gigabit, ekranowany – Kod: 7000-74711-3800200
Przewód połączeniowy RJ45-RJ45 CAT6A o długości 2 metrów to wysokiej jakości kabel przeznaczony do szybkich i niezawodnych połączeń sieciowych w standardzie Gigabit Ethernet (do 10 Gbit/s). To wszechstronne rozwiązanie do zastosowań w automatyce przemysłowej, systemach informatycznych, sieciach biurowych oraz wszędzie tam, gdzie wymagana jest wysoka jakość transmisji danych.
Zastosowanie przewodu RJ45 CAT6A
Kabel Ethernet CAT6A znajduje zastosowanie w:
- Infrastrukturze sieciowej LAN w biurach i zakładach produkcyjnych
- Systemach automatyki przemysłowej i sterowania
- Integracji urządzeń IoT oraz połączeniach w szafach sterowniczych
- Przesyle danych w wymagających aplikacjach przemysłowych, które wymagają ekranowania
- Połączeniach gigabitowych w systemach CCTV oraz transmisji multimedialnej
Mocne strony przewodu połączeniowego RJ45
Kabel ekranowany cechuje się podwyższoną odpornością na zakłócenia elektromagnetyczne, gwarantując stabilność sygnału nawet w trudnych warunkach przemysłowych. Wysoka jakość izolacji oraz zastosowanie materiałów odpornych na oleje i środki chemiczne umożliwiają bezproblemową pracę w wymagającym środowisku.
Parametry elektryczne i mechaniczne zapewniają niezawodne i trwałe połączenie – wtyki RJ45 są wykonane z odpornego na uszkodzenia tworzywa, a kabel jest dodatkowo zabezpieczony przed uszkodzeniami mechanicznymi. Stopień ochrony IP20 pozwala na stosowanie przewodu w wewnętrznych aplikacjach przemysłowych.
Charakterystyczne cechy kabla Ethernet RJ45 CAT6A
- Wysoka prędkość transmisji danych – do 10 Gbit/s (standard CAT6A)
- Ekranowanie oplotem miedzianym dla ochrony sygnału
- Brak koszulek kablowych – kompaktowa budowa i łatwa instalacja
- Konstrukcja 8-pinowa zapewniająca pełną kompatybilność z urządzeniami sieciowymi
- Obudowa wykonana z PUR – trwałość i odporność na czynniki chemiczne
- Możliwość dostawy innych długości na zamówienie
Parametry użytkowe i odporność
Kabel Ethernet zachowuje swoje właściwości w szerokim zakresie temperatur roboczych od -20°C do +60°C przy instalacji stałej oraz od 0°C do +50°C w ruchu, co czyni go idealnym wyborem do zastosowań przemysłowych. Dodatkowo, odporność na płomień (UL 1581, IEC 60332-2-2) oraz dobra odporność na oleje, chemikalia i benzynę zwiększają możliwości wykorzystania przewodu w trudnych środowiskach.
Typowe zastosowania i korzyści z użytkowania kabla RJ45 CAT6A
Stosowanie ekranowanego przewodu sieciowego RJ45-RJ45 gwarantuje:
- Stabilność i szybkość przesyłu danych w sieciach gigabitowych
- Maksymalną niezawodność w systemach automatyki przemysłowej
- Elastyczność instalacji oraz odporność na zakłócenia i wpływ środowiska
- Łatwą identyfikację i integrację z istniejącą infrastrukturą sieciową
Dzięki solidnej konstrukcji oraz wysokim parametrom transmisyjnym przewód połączeniowy RJ45 CAT6A jest doskonałym wyborem do rozbudowy każdej infrastruktury sieciowej oraz wdrożeń przemysłowych.
