Ethernet CAT5e
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Męski prosty – męski prosty

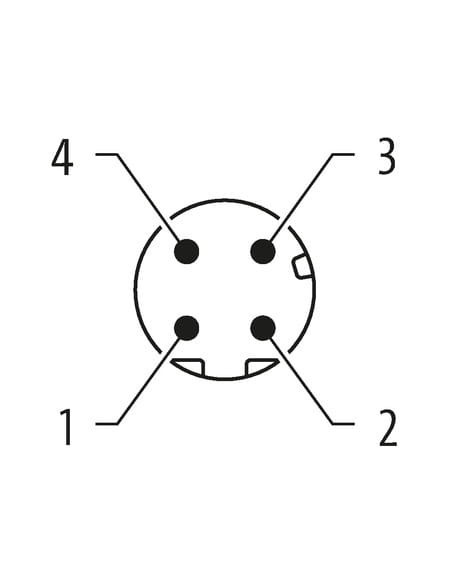

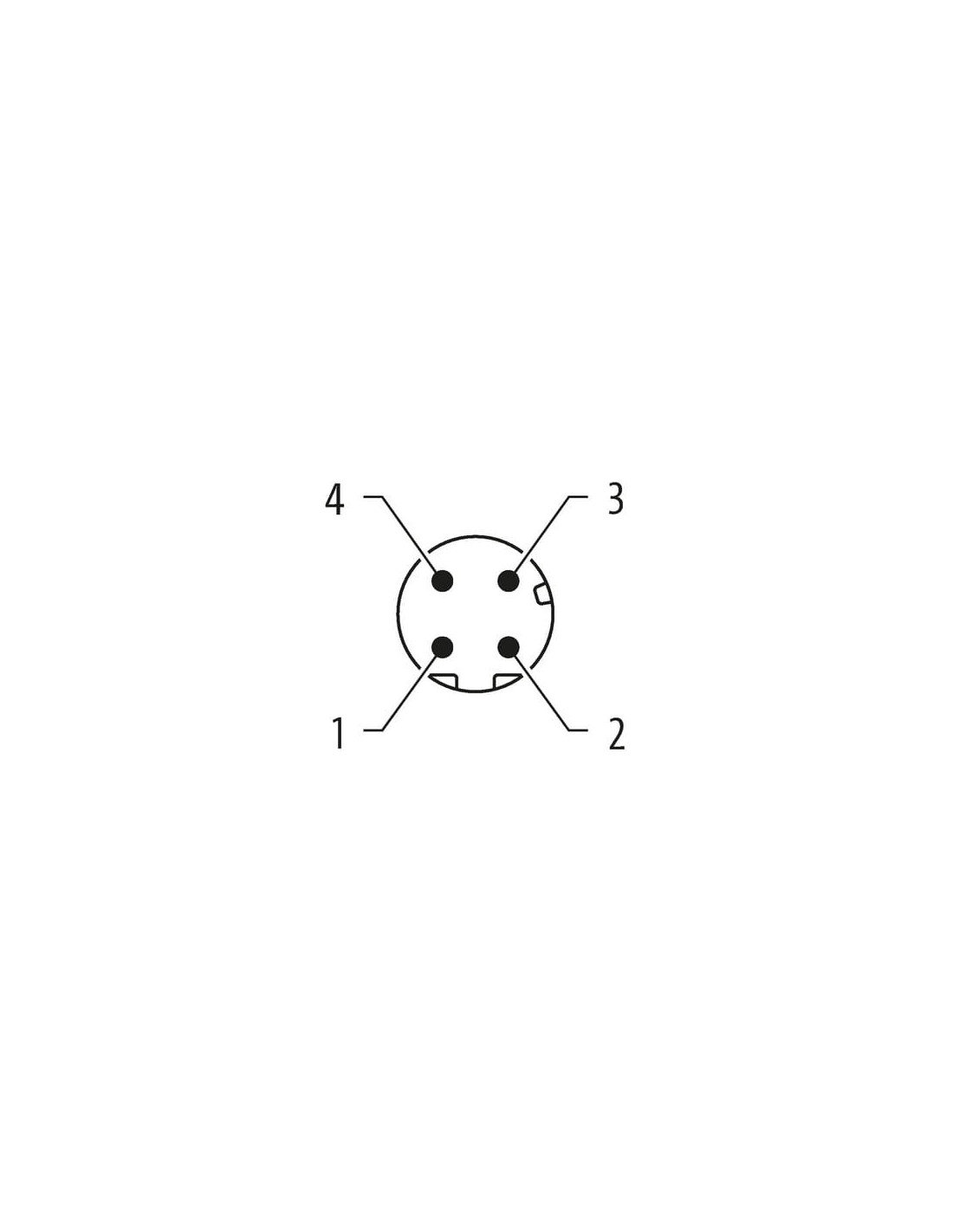

M12 – M12, 4-piny
Kodowanie D
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
| Duplex | Full duplex |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
Konektor M12 męski prosty – M12 męski prosty, o długości 3 metrów, to profesjonalny przewód przemysłowy dedykowany do zastosowań w sieciach Ethernet. Wysokiej klasy ekranowanie oraz wytrzymała konstrukcja sprawiają, że jest to rozwiązanie idealne do pracy w trudnych warunkach automatyki przemysłowej, transportu czy instalacji maszynowych. Przewód spełnia standardy CAT5e oraz normy przemysłowe, zapewniając niezawodność przesyłu danych i długotrwałe użytkowanie.
Konektor M12 znajduje szerokie zastosowanie w instalacjach przemysłowych, szczególnie tam, gdzie wymagane jest odporne na zakłócenia, szybkie i bezpieczne połączenie sieciowe o wysokiej stabilności. Dzięki stopniom ochrony IP65, IP66K oraz IP67 przewód gwarantuje zabezpieczenie przed pyłem, wilgocią oraz wstrząsami, co umożliwia pracę zarówno w halach produkcyjnych, jak i na zewnątrz urządzeń przemysłowych.
Przewód Ethernet wyposażony w dwa złącza M12 męskie, proste, zapewnia łatwe i pewne połączenie plug&play. Cztery żyły (biały, żółty, niebieski, pomarańczowy) skręcone i dodatkowo ekranowane oferują ochronę przed zakłóceniami, co ma kluczowe znaczenie w środowisku przemysłowym.
Konstrukcja przewodu oparta jest na izolacji oraz płaszczu wykonanym z PUR i FRNC, co sprawia, że przewód jest odporny na ścieranie, ogień, benzynę i różne substancje chemiczne. Ponadto jest pozbawiony szkodliwych substancji, takich jak halogeny, kadm czy ołów, co zwiększa bezpieczeństwo użytkowania w zaawansowanych aplikacjach automatyki.
Wymiary złącza: długość całkowita złącza 47,5 mm, średnica 15,5 mm, typ gwintu M12 x 1. Przewód spełnia wymagania normy DIN EN 61076-2-101, co zapewnia jego interoperacyjność i kompatybilność z innymi urządzeniami pracującymi na magistrali M12.
Charakterystyka mechaniczna: przewidziany do zabezpieczenia przeciwwstrząsowego, promień zgięcia (stały): 6 x średnica zewnętrzna, promień zgięcia (ruch): 12 x średnica zewnętrzna.
Dzięki wysokim standardom wykonania przewód zapewnia skuteczne ekranowanie przed zakłóceniami elektromagnetycznymi oraz długą żywotność nawet przy intensywnej eksploatacji. Produkt jest rekomendowany do stosowania w wymagających zadaniach automatyki przemysłowej z uwagi na niezawodność, pełną zgodność z certyfikatami oraz intuicyjny montaż.
