Ethernet CAT5
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Męski prosty – męski prosty
Właściwości transmisyjne przy transmisji kanałowej do 100 m
M12 – RJ45, 4-piny
Kodowanie D
ekranowany
USA
bez koszulek kablowych
Kapturek ochronny
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
| Duplex | Full duplex |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
| Identyfikacja przewodu | S7V |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 75 % |
| Bandowanie | Foil |
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,87 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,47 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 45,1 Ω/km |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień gięcia (w ruchu) | 2 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |

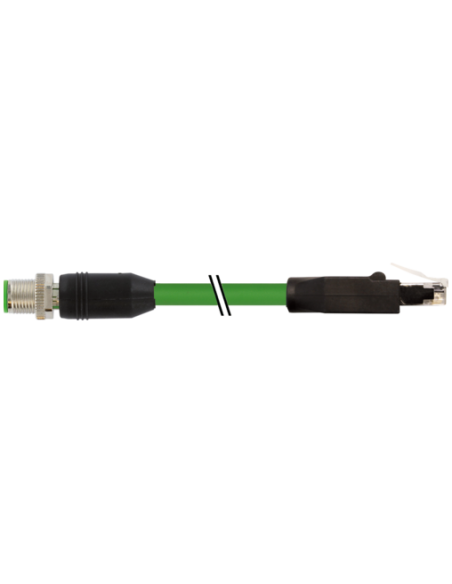

Konektor M12 męski prosty do RJ45 męski prosty to specjalistyczny przewód Ethernet, przeznaczony do zastosowań przemysłowych, umożliwiający niezawodną transmisję danych w wymagających warunkach otoczenia. Przewód Ethernet CAT5 o długości 1 metra znajduje szerokie zastosowanie w automatyce przemysłowej, urządzeniach przemysłowych, maszynach oraz liniach produkcyjnych, zapewniając szybkie i bezpieczne połączenie sieciowe.
Przewody Ethernet M12 – RJ45 to doskonały wybór wszędzie tam, gdzie wymagane są niezawodne połączenia sieciowe w trudnych warunkach przemysłowych. Typowe zastosowania to:
Wysokiej jakości przewód sieciowy zbudowany jest z czterożyłowej skrętki (22 AWG), izolowanej wytrzymałym tworzywem HDPE oraz płaszczem TPE o średnicy 7,87 mm. Ekranowanie obejmuje zarówno oplot miedziany ocynowany (75% pokrycia), jak i folię, co zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi.
Złącze M12 wykonane zgodnie z normą DIN EN 61076-2-101 oraz złącze RJ45 zapewniają łatwy i bezpieczny montaż typu plug-and-play. Kabel może być montowany w sposób włożony lub przykręcony, co umożliwia różne konfiguracje instalacyjne.
Wysoka niezawodność, trwałość oraz odporność na warunki zewnętrzne czynią z tego przewodu doskonałe rozwiązanie do zastosowań, gdzie liczy się bezpieczeństwo transmisji i łatwość serwisowania instalacji. Przewód spełnia normy bezpieczeństwa i jakości (m.in. cURus, IEC 60332-2-2, UL 1581).
Kabel umożliwia szybkie i niezawodne połączenie urządzeń przemysłowych z siecią Ethernet, oferując wysoką odporność mechaniczną i chemiczną, szczelność oraz skuteczne ekranowanie. To rozwiązanie jest dedykowane do nowoczesnych aplikacji przemysłowych, w których niezawodność transmisji danych jest kluczowa dla ciągłości produkcji i pracy maszyn.
