Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5

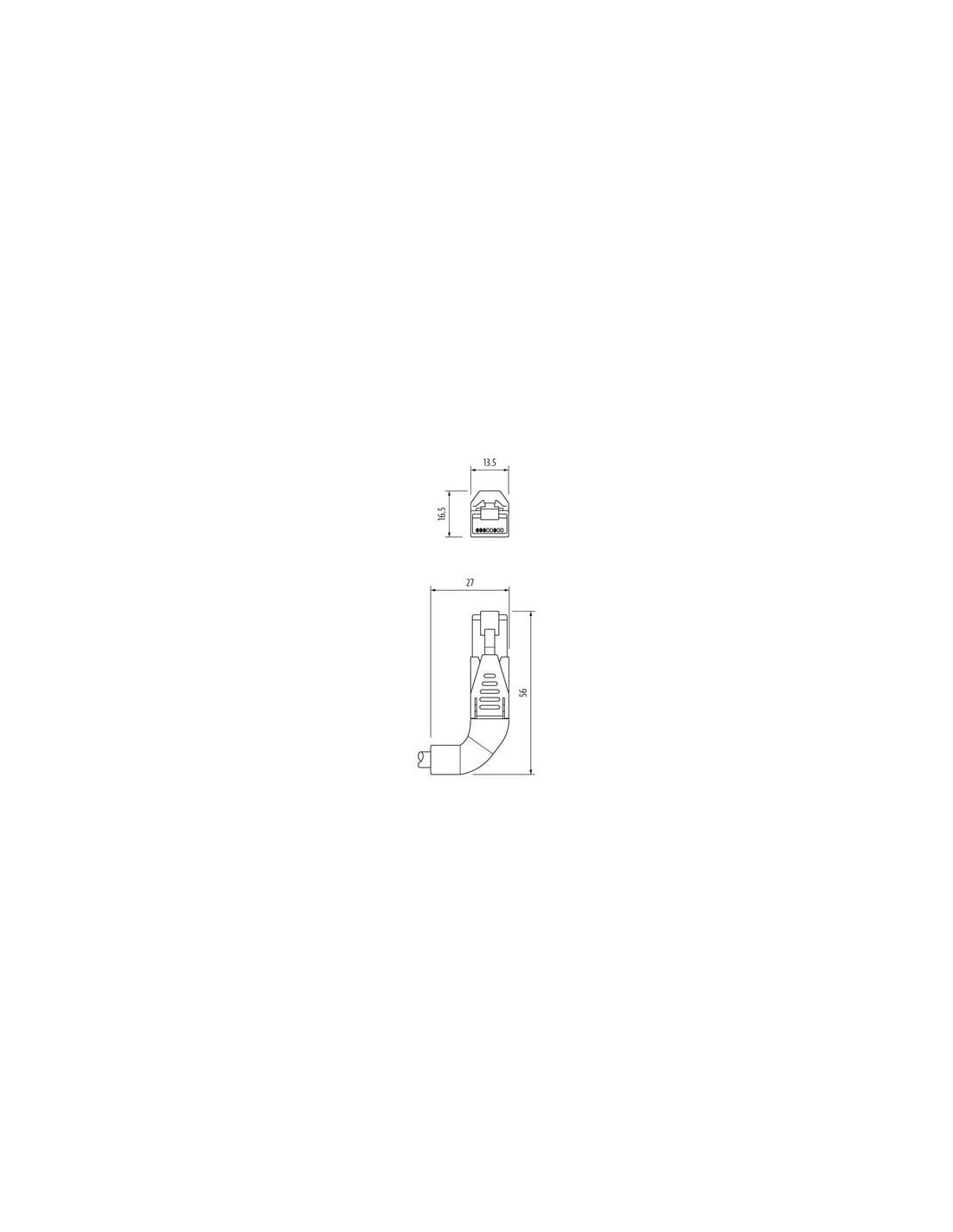

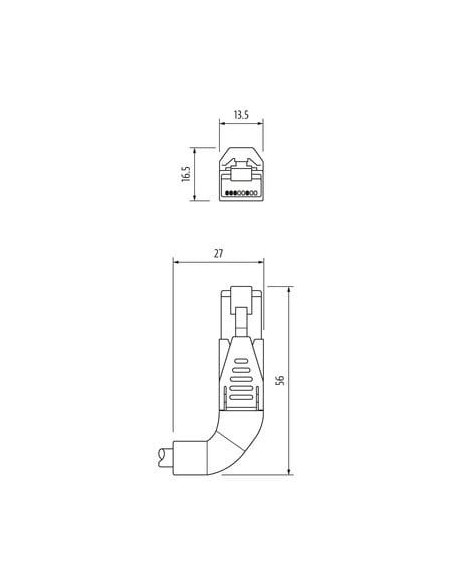

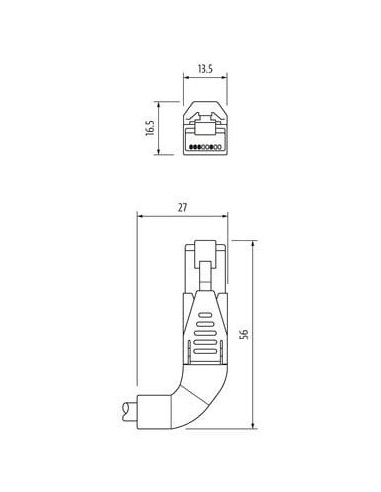

Męski prosty – męski 90° lewy
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,7 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

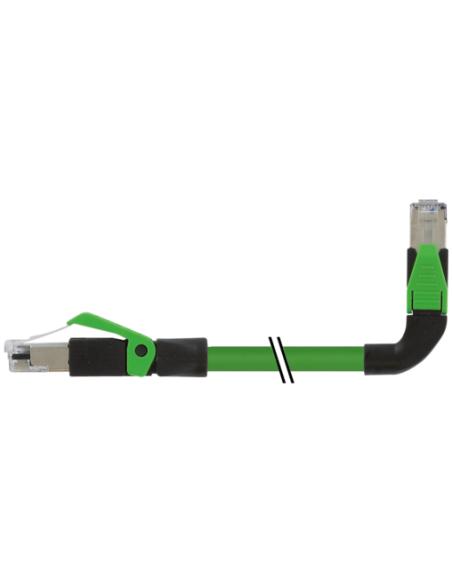

Kabel Ethernet RJ45 męski 0° / RJ45 męski 90° lewy ekranowany – profesjonalne połączenia sieciowe
Kabel ethernetowy RJ45 męski prosty – męski 90° lewy (kod produktu: 7000-74367-7960070) to rozwiązanie dedykowane do zastosowań przemysłowych oraz profesjonalnych instalacji sieciowych, gdzie istotne są niezawodność, odporność na zakłócenia oraz wygoda montażu nawet w trudno dostępnych miejscach. Złącza typu prostego i kątowego (90° lewy) umożliwiają montaż w miejscach o ograniczonej przestrzeni, co znacznie zwiększa elastyczność projektowania infrastruktury przemysłowej lub automatyki.
Najważniejsze cechy kabla Ethernet RJ45 ekranowanego
- Ekranowanie – skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMI) dzięki zastosowaniu oplotu miedzianego ocynkowanego oraz dodatkowych warstw foliowych.
- Standard transmisji CAT5 – zapewnia niezawodną transmisję danych z prędkością do 100 Mbit/s, zgodnie z normami ISO/IEC 11801:2002 oraz EN 50173-1.
- Wytrzymała konstrukcja – obudowa z tworzywa PUR, wysoka odporność chemiczna i na oleje; przewód wolny od szkodliwych substancji, takich jak ołów, kadm, FCKW, halogeny czy silikon.
- Stopień ochrony IP20 – dedykowany do zastosowań wewnątrz pomieszczeń, w szafach sterowniczych, automatyce przemysłowej oraz urządzeniach sieciowych.
- Różne długości kabli dostępne na życzenie – możliwość dopasowania do specyficznych potrzeb instalacji.
- Zgodność z wymogami UN/ECE R118 – spełnia rygorystyczne regulacje dotyczące bezpieczeństwa i trudnopalności.
Typowe zastosowania kabla RJ45 z wtykiem kątowym i prostym
Kabel RJ45 męski 0° / RJ45 męski 90° lewy znajduje zastosowanie w:
- szafach sterowniczych automatyki przemysłowej,
- systemach transportowych, robotyce i liniach produkcyjnych,
- przemysłowych systemach diagnostycznych,
- w instalacjach sieciowych urządzeń przemysłowych oraz serwerowni,
- modernizacjach i rozbudowie istniejących sieci Ethernet w wymagających warunkach środowiskowych.
Elastyczna konstrukcja z wtykiem 90° pozwala na estetyczne prowadzenie okablowania oraz minimalizuje ryzyko uszkodzeń mechanicznych przy częstej eksploatacji lub w miejscach o ograniczonej przestrzeni za urządzeniem.
Budowa, trwałość i odporność kabla Ethernetowego
Kabel zbudowany jest ze skrętki miedzianej (4-żyłowej, 22 AWG), co zapewnia wysoką jakość sygnału i minimalne straty transmisyjne. Konstrukcja obejmuje:
- izolację przewodów z PE (65 Shore D),
- materiał płaszcza z wytrzymałego PUR (twardość 89 Shore A),
- dodatkowy płaszcz wewnętrzny z FRNC,
- wysoki stopień ochrony przed czynnikami chemicznymi i mechanicznymi,
- niską wagę: 69,3 g/m,
- średnicę zewnętrzną: 6,7 mm.
Kabel jest odpowiedni do pracy w szerokim zakresie temperatur (-40°C do 80°C w stanie stałym), jak również w dynamicznych aplikacjach ruchomych (
do 1 miliona cykli skręcania, promień gięcia od 5x średnicy zewnętrznej).
Korzyści z zastosowania kabla RJ45 ekranowanego z wtykami prostym i 90°
- Bezpieczne i stabilne połączenie sieciowe nawet w warunkach przemysłowych.
- Łatwa instalacja w trudno dostępnych miejscach dzięki dedykowanemu kątowemu złączu.
- Zastosowanie najwyższej jakości komponentów gwarantuje wydłużoną żywotność przewodu.
- Wysoka odporność na uszkodzenia mechaniczne i działanie agresywnych substancji.
- Zgodność z rygorystycznymi normami bezpieczeństwa oraz certyfikatami cURus.
Podsumowanie – uniwersalność i niezawodność dla przemysłu
Kabel Ethernet ekranowany RJ45 – męski prosty / męski 90° lewy jest doskonałym wyborem do zastosowań w automatyce, przemyśle oraz nowoczesnych instalacjach sieciowych, gdzie wymagana jest odporność na czynniki zewnętrzne oraz płynna transmisja sygnału bez zakłóceń. Idealny do profesjonalnych zastosowań wymagających elastyczności montażu oraz trwałych, bezawaryjnych rozwiązań komunikacyjnych.
