Cube67
Męski prosty – żeński proste
M12 – M12, 6-piny
ekranowany
Kodowanie A
Przewód hybrydowy
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 8 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 6 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

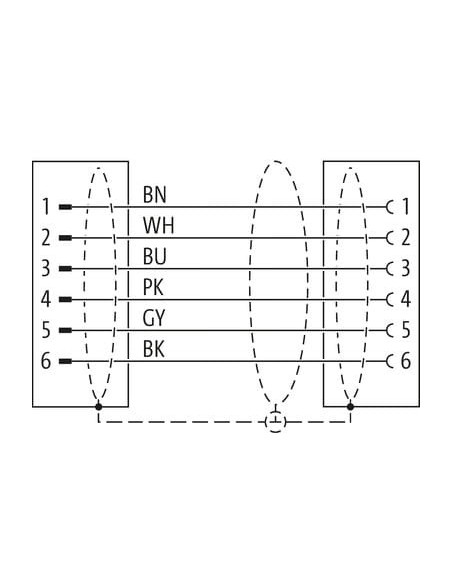

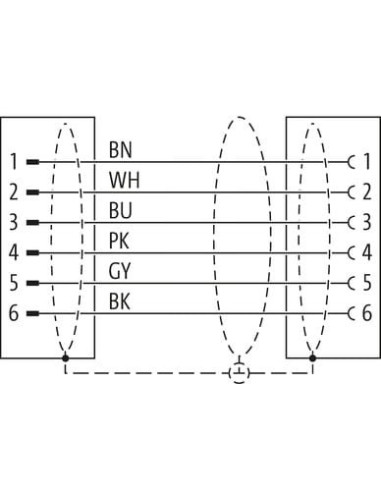

| wire arrangement | (szary, rosa), niebieski, biały, , czarny |
General data | Cable
| Identyfikacja przewodu | 802 |
| Funkcja kabla | Hybrydowe, Sygnał, Dane |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 wires z Sposób łączenia z 3 Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | (szary, rosa), niebieski, biały, , czarny |
Mechanical data | Cable
| Cable weigth | 77 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 1,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 32 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 0,25 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6,3 A |
| Obciążalność prądowa min. żyły (dane) | 3,2 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Współczynnik indukcyjności elektrycznej | 0,65 mH/km |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 63000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,2 kV @ 60 s |
| Rezystancja izolacji | 2000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
| Skręcanie | ± 180 °/m |
Konektor Cube67 M12 męski – żeński M12, 8 m – profesjonalne połączenie dla wymagających aplikacji automatyki
Konektor Cube67 męski M12 – żeński M12 o numerze katalogowym 7000-46041-8020800 to zaawansowane rozwiązanie przeznaczone do zastosowań w systemach automatyki przemysłowej, gdzie wymagane jest niezawodne, ekranowane połączenie sygnałowe lub hybrydowe. Dzięki zastosowaniu złączy M12 w standardzie A-kodowania oraz wysokiej jakości materiałów, konektor gwarantuje bezpieczną transmisję danych, sygnałów i zasilania.
Zastosowania konektora M12 Cube67 – automatyka, maszyny, instalacje przemysłowe
Przewód Cube67 M12 – M12 sprawdzi się szczególnie w:
- Automatyzacji produkcji: maszyny, roboty, linie montażowe wymagające odporności na wstrząsy i oleje.
- Systemach modułowych: połączenia szaf sterowniczych, interfejsów IO, rozbudowanych sieci maszyn.
- Przemyśle chemicznym, spożywczym i motoryzacyjnym: odporność na środki chemiczne oraz wysoki stopień ochrony IP65/IP67.
- Aplikacjach zewnętrznych i w trudnych warunkach, gdzie wymagana jest odporność na wilgoć i pył.
Budowa i zalety przewodu hybrydowego Cube67
Konektor został wykonany z wysokiej jakości tworzywa PUR, zapewniającego doskonałą odporność mechaniczną, chemiczną oraz na oleje. Przewód wyposażony jest w męskie i żeńskie złącze M12, każda wersja 6-pinowa, co zwiększa uniwersalność i kompatybilność z szeroką gamą urządzeń.
- Stabilność połączenia – ekranowanie kabla chroni przed zakłóceniami elektromagnetycznymi.
- Pozłacane styki – zapewniają niski opór elektryczny i długotrwałą niezawodność.
- Odporność temperaturowa: od -25°C do +85°C, idealna do zmiennych warunków pracy.
- Trwałość mechaniczna – przewód PUR sprawdza się nawet przy milionach cykli zgięcia, również w ruchomych aplikacjach typu C-track.
- Bezhalogenowa, bezołowiowa izolacja – przyjazna dla środowiska.
Charakterystyka techniczna złącza M12 Cube67
Połączenie M12 x 1, 6-pinów (męski/żeński), kodowanie A, 8-metrowy kabel hybrydowy z ekranowaniem o wysokim poziomie ochrony (IP65/IP67). Zastosowane materiały gwarantują stabilność pracy i bezpieczeństwo, zarówno dla przesyłów sygnału, jak i napięcia do 30 V oraz prądu do 4 A na styk.
- Montaż: włożone, przykręcone, zabezpieczenie przeciwwstrząsowe
- Gwint M12 x 1, z niklowanym wykończeniem powłoki blokady
- Do zastosowania w instalacjach wymagających wysokiego poziomu szczelności, trwałości oraz odporności na czynniki zewnętrzne
Typowe możliwości wykorzystania przewodu M12 hybrydowego
Modułowy konektor M12 Cube67 znajduje szerokie zastosowanie m.in. w:
- Systemach IO-Link
- Rozdzielaczach i modułach systemów Cube67
- Czujnikach, aktuatorach, napędach z komunikacją cyfrową
- Przemysłowych systemach transmisji danych i zasilania
Dzięki odporności na skręcanie, gięcie, oleje i środki chemiczne konektor doskonale nadaje się do instalacji ruchomych oraz długotrwałej pracy w wymagającym środowisku przemysłowym.
Podsumowanie – przewód M12 6-pin Cube67
Wybierając przewód Cube67 M12 męski–żeński, 6-pin, 8 m, zyskuje się niezawodne, ekranowane połączenie do zastosowań przemysłowych – bezpieczne dla sygnałów i napięć, o wysokiej odporności mechanicznej, chemicznej oraz na niekorzystne warunki środowiskowe.
