Ethernet CAT5e
Męski prosty – męski prosty
M12 – M12, 4-piny
Ekranowany
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-109 (X-Kod.) - DIN EN 61076-2-101 (D-Kod.) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

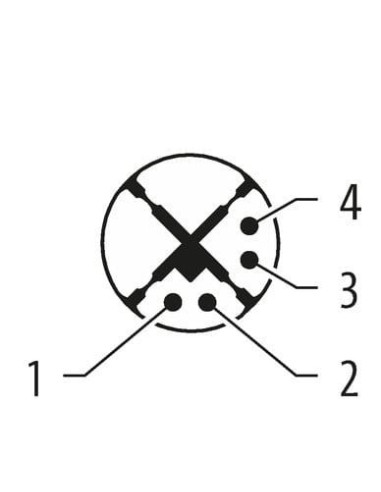

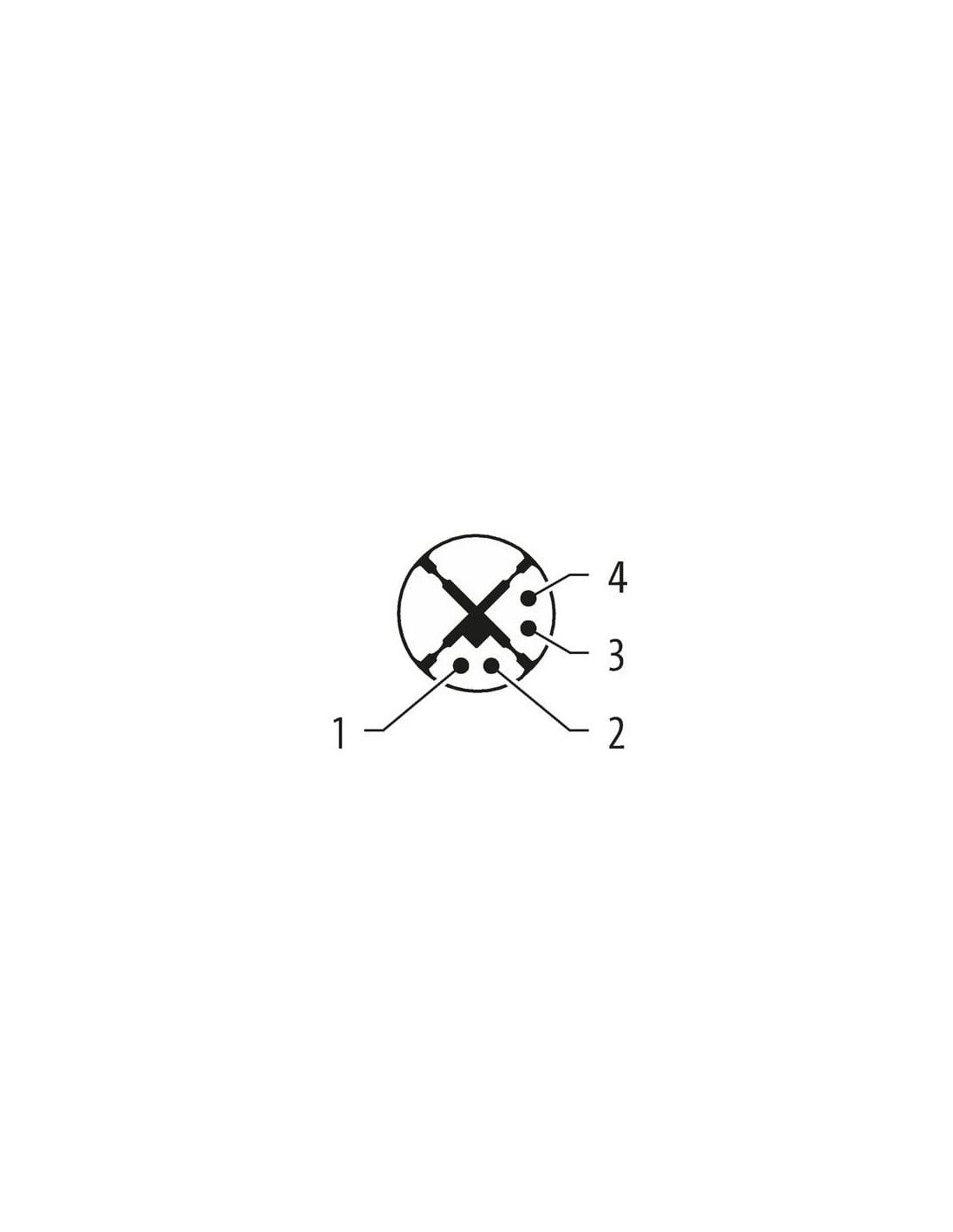

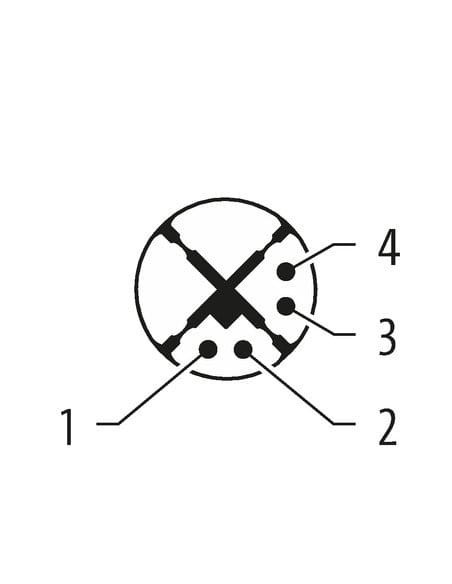

Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 585 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy gwiaździsty twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 68,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2,4 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 85 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3,5 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |
Złącze M12 męskie 0° X-kodowane / M12 damskie 0° D-kodowane – przewód 1 m, ekranowany, Ethernet CAT5e
Profesjonalne złącze M12 męskie X-kodowane oraz M12 damskie D-kodowane to wysokiej jakości przewód przemysłowy o długości 1 metra, zaprojektowany do przesyłu danych w sieciach Ethernet CAT5e oraz do zastosowań w automatyce przemysłowej. Konstrukcja złącza oraz zaawansowane materiały użyte do produkcji gwarantują bezpieczną i niezawodną pracę nawet w wymagających warunkach środowiskowych.
Przewód połączeniowy M12 – kluczowe cechy oraz zalety
- Standard Ethernet CAT5e – zapewnia szybki transfer danych o przepustowości do 100 Mbit/s.
- Ekranowanie przewodu – skuteczna ochrona transmisji sygnału przed zakłóceniami elektromagnetycznymi.
- Złącza kodowane: X-kod (męski), D-kod (damski) – kompatybilność z urządzeniami przemysłowymi oraz systemami automatyki i sterowania.
- Stopień ochrony IP65, IP66K, IP67 – odporność na pył, wilgoć, wodę oraz czasowe zanurzenie, co sprawdza się w trudnych warunkach przemysłowych.
- Wytrzymała powłoka z PUR – bardzo dobra odporność chemiczna i na oleje, przewód odporny na uszkodzenia mechaniczne.
- Kolor izolacji: zielony – łatwa identyfikacja w szafach sterowniczych oraz instalacjach produkcyjnych.
- Trwałe pozłacane styki – pewność kontaktu i wyjątkowa niezawodność w długotrwałej eksploatacji.
- Elastyczność montażu – przewód prosty, możliwość podłączenia gniazdo/gniazdo lub do wolnego końca (zgodnie z potrzebami aplikacji).
Zastosowanie złącza M12 X-kodowanego/D-kodowanego
Produkt przeznaczony jest do przemysłowych systemów Ethernet, automatyki i sterowania, robotyki, maszyn, linii produkcyjnych, a także wszędzie tam, gdzie niezawodność połączeń i odporność na czynniki zewnętrzne są kluczowe. Sprawdzi się również w środowiskach o wysokim zapyleniu i wilgotności, takich jak motoryzacja, przemysł spożywczy, farmaceutyczny czy energetyka.

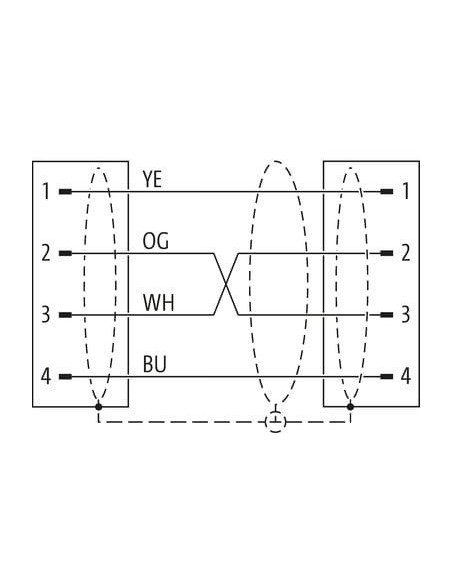

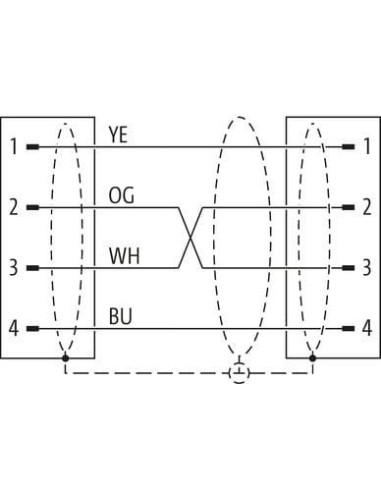

Budowa i schemat połączeń przewodu M12 – najwyższy standard jakości
- Wytrzymała konstrukcja – przewód posiada wypełniacz rdzeniowy w układzie gwiaździstym oraz podwójne ekranowanie (oplot miedziany ocynowany oraz folia).
- Przewody: 4 żyły – wysokiej jakości skrętka miedziana o przekroju 24 AWG, zapewniająca stabilność przesyłu sygnału.
- Kodowanie kolorów żył: biały, żółty, niebieski, pomarańcz – zgodność z europejskimi standardami.
- Bezhalogenowy, bezołowiowy, odporny na oleje i płomień – bezpieczeństwo oraz spełnienie najbardziej rygorystycznych norm (UL, IEC).
Typowe zastosowania przewodu M12 Ethernet
- Połączenie urządzeń sieciowych Ethernet w maszynach i liniach produkcyjnych.
- Integracja paneli operatorskich, sterowników PLC oraz czujników przemysłowych.
- Automatyka budynkowa (BMS), aparatura pomiarowa i kontrolna.
- Szybkie i bezpieczne przesyłanie danych w ruchomych częściach instalacji (odporność na zginanie, wiele milionów cykli).
- Zastosowanie w środowiskach agresywnych – oleje, chłodziwa, środki chemiczne (wymaga weryfikacji odporności dla danej aplikacji).
Dlaczego warto wybrać złącze M12 męskie X-kodowane / damskie D-kodowane?
Dzięki znormalizowanej konstrukcji, wysokiej jakości materiałom oraz doskonałym parametrom transmisji, złącze M12 to niezawodne rozwiązanie dla przemysłowych aplikacji sieciowych. Łatwa instalacja, szeroki zakres temperatur pracy oraz długowieczność czynią ten produkt wszechstronnym wyborem dla profesjonalnych instalacji.
