Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Typ montażu | włożone |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, niebieski, biały, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 777 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| wire arrangement | biały, niebieski, biały, pomarańcz |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 4 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |

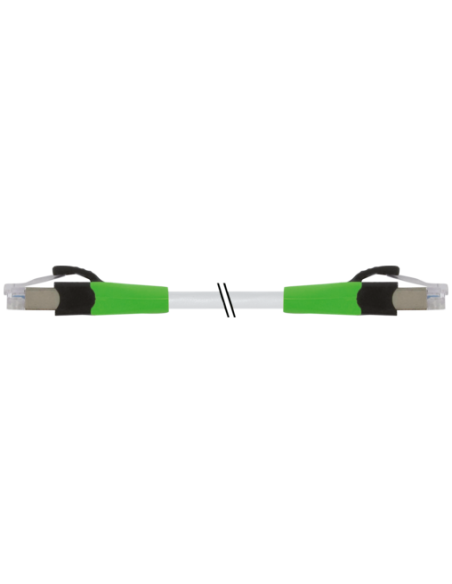

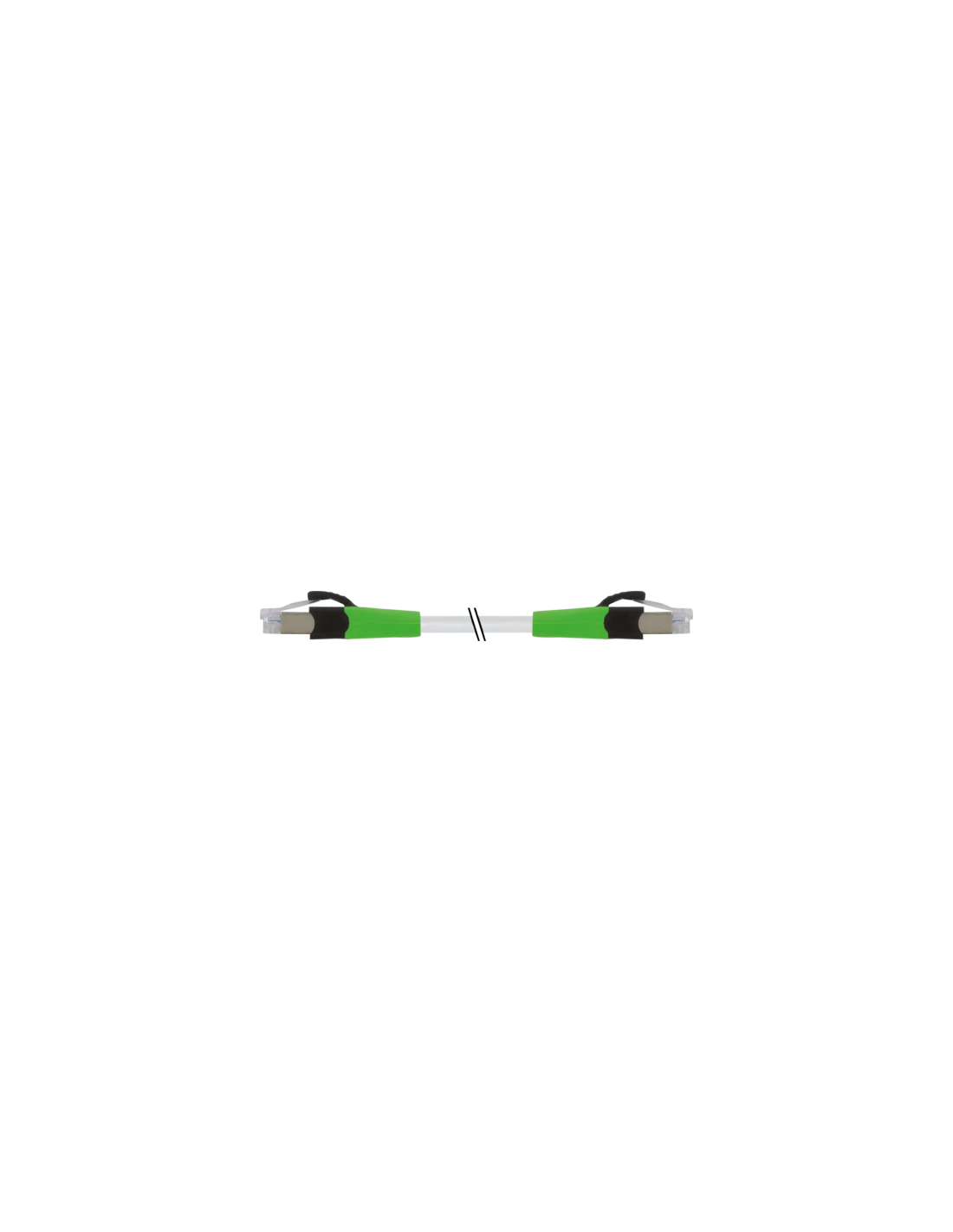

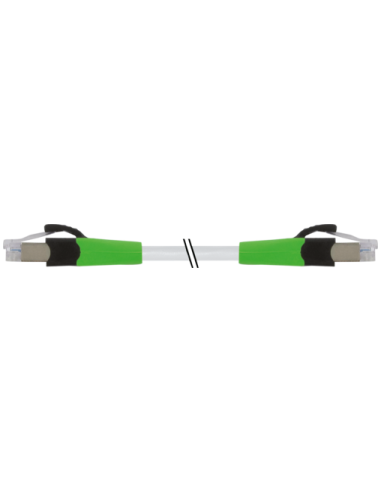

Konektor RJ45 męski – Kabel Ethernet CAT5 Cabinet-Line 0,3 m – Zastosowania przemysłowe
Konektor RJ45 męski prosty typu Cabinet-Line to wytrzymały przewód przemysłowy zaprojektowany do profesjonalnych aplikacji Ethernet. Złącze nadaje się do w pełni ekranowanych instalacji sieciowych w standardzie Ethernet CAT5, co zapewnia niezawodną i stabilną transmisję danych, nawet w wymagających warunkach przemysłowych.
Zastosowanie przewodu Ethernet RJ45 w automatyce i przemyśle
Kabel Ethernet RJ45 jest wykorzystywany w systemach automatyki, szafach sterowniczych, rozdzielniach oraz wszędzie tam, gdzie kluczowa jest niezawodna komunikacja sieciowa. Doskonale sprawdza się przy podłączaniu urządzeń w sieciach przemysłowych, automatyce budynkowej, systemach monitoringu, a także w połączeniach między routerami, przełącznikami i komputerami.
- Połączenia sterowników PLC i modułów wejść/wyjść
- Łączenie urządzeń w szafach sterowniczych
- Przemysłowe połączenia sieci Ethernet
- Integracja z urządzeniami sieciowymi klasy IP20
- Zastosowania w automatyce budynkowej i instalacjach IT
Wytrzymałość i odporność – kluczowe cechy kabla Cabinet-Line
Obudowa wtyków wykonana z tworzywa PUR oraz płaszcz FRNC zapewniają wysoką odporność na uszkodzenia mechaniczne, działanie substancji chemicznych oraz olejów. Konstrukcja spełnia wymagania stopnia ochrony IP20, dzięki czemu zachowuje trwałość i funkcjonalność w warunkach przemysłowych.
Brak koszulek kablowych zapobiega problemom podczas integracji przewodów w ciasnych przestrzeniach, a ekranowanie zapewnia ochronę przed zakłóceniami elektromagnetycznymi.
Parametry i konstrukcja przewodu RJ45 – 4 żyły, CAT5
Kabel zawiera 4 ekranowane żyły (26 AWG, skrętka miedziana), co umożliwia transfer danych do 100 Mbit/s w pełnym dupleksie. Kolorystyka żył: biały, niebieski, biały, pomarańcz pozwala na jednoznaczną identyfikację podczas montażu. Wysoka jakość wykonania gwarantuje stabilność parametrów, nawet podczas pracy przy dużych obciążeniach.
- Długość przewodu: 0,3 m
- Średnica zewnętrzna: 5 mm
- Płaszcz oraz izolacja: wykonane z FRNC (odporność na płomienie zgodnie z IEC 60332-2-2)
- Temperatura robocza: od -20°C do 60°C (ciągła)
- Wytrzymałość chemiczna – odporność na oleje, paliwa i środki chemiczne

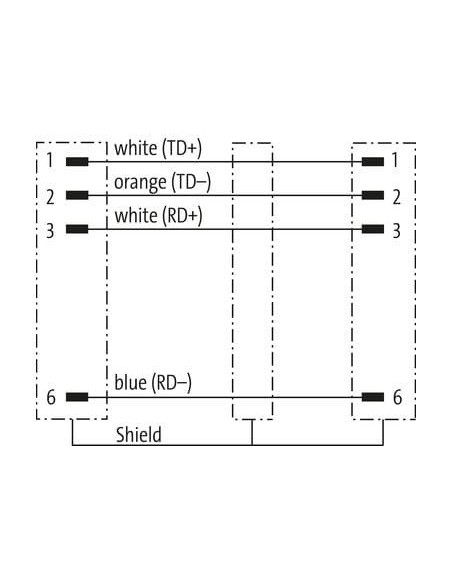

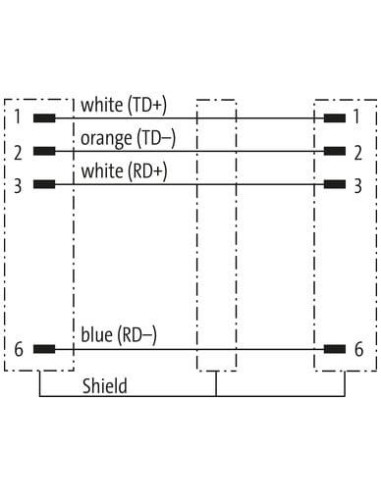

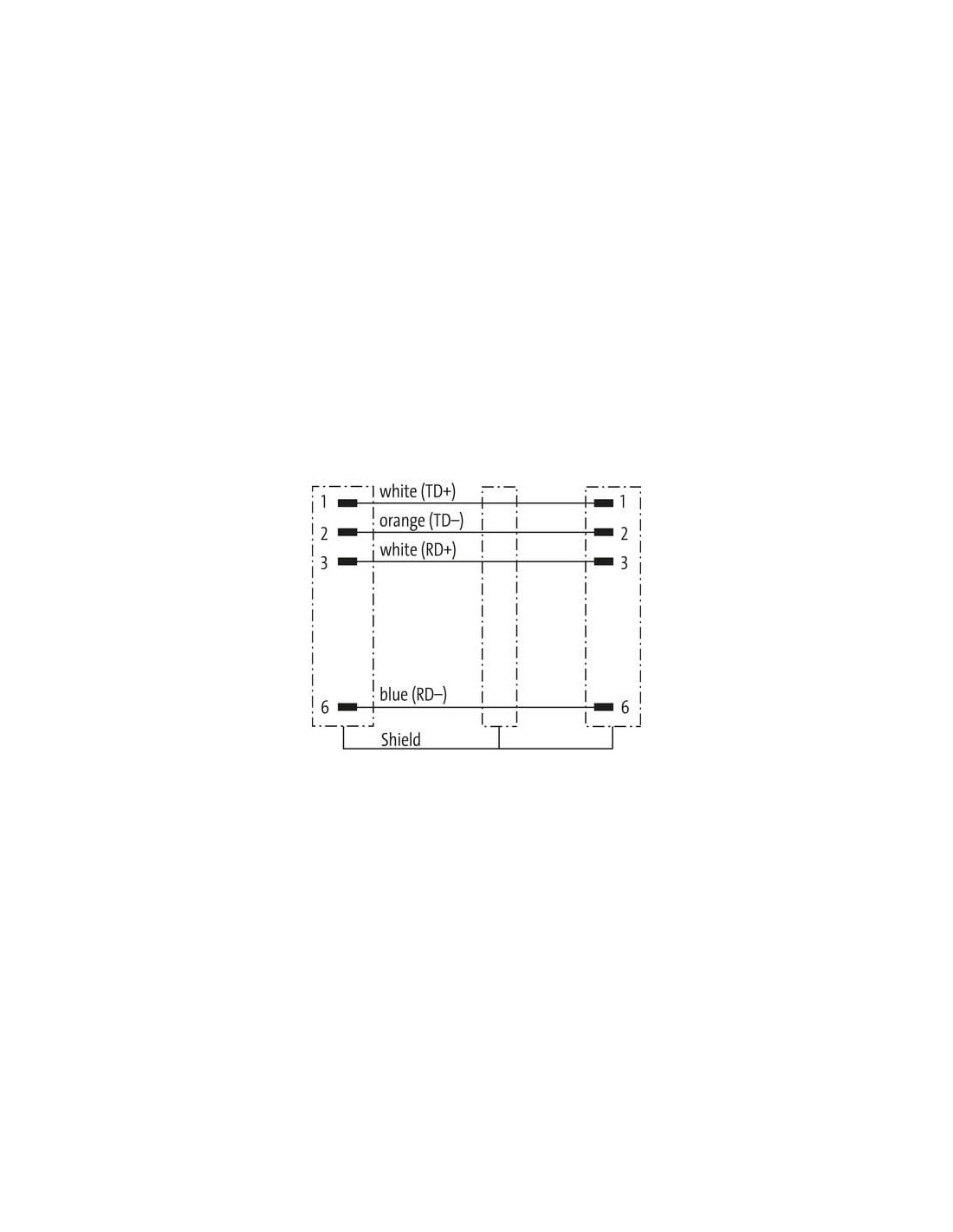

Budowa i schemat połączeń – przejrzysta dokumentacja i łatwy montaż
Łatwy montaż zapewnia blokada zatrzaskowa oraz przejrzysty schemat połączeń, umożliwiający montaż bez pomyłek po stronie użytkownika. Kabel spełnia wymagania Międzynarodowych Norm ISO/IEC 11801:2002 oraz EN 50173-1, gwarantując bezpieczeństwo i niezawodność działania w każdym projekcie sieciowym.
Podsumowanie – kiedy stosować przewód Cabinet-Line RJ45-RJ45?
Konektor RJ45 męski – męski, Cabinet-Line znajduje zastosowanie w aplikacjach, gdzie kluczowe są szczelność, pewne połączenie, szybka transmisja danych oraz odporność na wpływy środowiskowe. Sprawdzi się zarówno w rozbudowanych układach automatyki, jak i w prostych instalacjach sieciowych, gdzie liczy się jakość i niezawodność.
