Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Kapturek ochronny
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 7,5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
General data | Cable
| Identyfikacja przewodu | S7V |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 75 % |
| Bandowanie | Foil |
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,87 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,47 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 45,1 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 2 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |

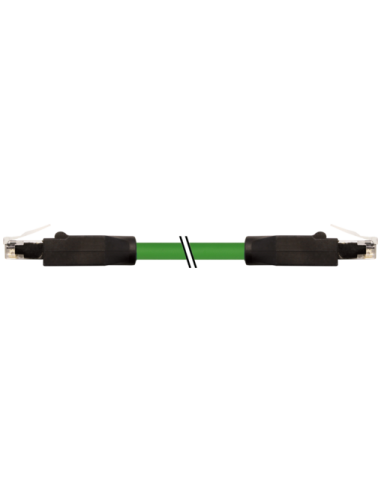

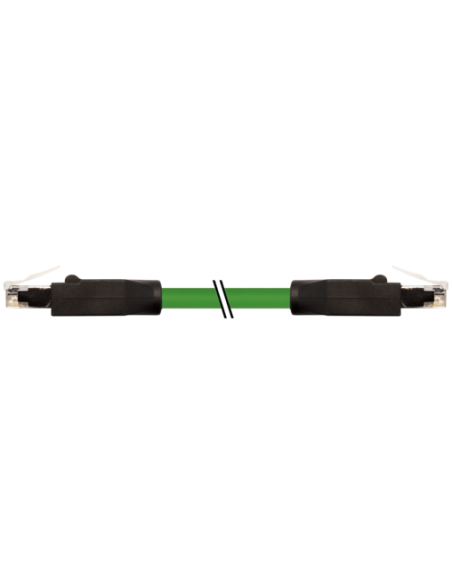

Kabel Ethernet RJ45 męski do męski 0° ekranowany CAT5 – 7,5 m – kod 7700-74301-S7V0750
Profesjonalny kabel Ethernet RJ45-RJ45 o długości 7,5 m to wysokiej jakości przewód przeznaczony do zastosowań przemysłowych i sieciowych, gdzie niezawodność połączenia oraz ochrona przed zakłóceniami elektromagnetycznymi mają kluczowe znaczenie. Produkt posiada ekranowanie (oplot miedziany, ocynowany oraz folię), co zapewnia ochronę transmisji danych nawet w trudnych warunkach przemysłowych.
Właściwości kabla Ethernet RJ45 ekranowanego
- Złącza: RJ45 męski 0° – RJ45 męski 0° (prosty-prosty), blokada zatrzaskowa
- Kategoria transmisji: CAT5, klasa D (ISO/IEC 11801:2002, EN 50173-1), do 100 Mbit/s
- Długość kabla: 7,5 metra
- Liczba żył: 4 (kolory: biały, niebieski, pomarańczowy, żółty)
- Kabel ekranowany: Oplot miedziany pokryty cyną, ekranowanie folią zapewniające ochronę sygnału
- Płaszcz: TPE, odporny na oleje i chemikalia, wolny od ołowiu i FCKW
- Klasa ochrony: IP20 – idealna do wnętrz oraz aplikacji przemysłowych
- Zakres temperatur pracy: od -25°C do 85°C (kabel: od -40°C do 80°C)
Zalety i zastosowanie przemysłowego kabla RJ45-RJ45 Ethernet
Kabel Ethernet RJ45 męski-męski doskonale sprawdza się w aplikacjach przemysłowych oraz sieciowych, gdzie wymagane jest stabilne i szybkie połączenie z urządzeniami sieciowymi, sterownikami PLC, panelami operatorskimi, kamerami przemysłowymi, a także switchami i routerami przemysłowymi.
- Wysoka odporność na zakłócenia dzięki podwójnemu ekranowaniu (oplot + folia)
- Wytrzymałość mechaniczna – kabel przystosowany do pracy w ruchu i poddawany wielomilionowym cyklom zgięć
- Bezpieczeństwo użytkowania – spełnia normy odporności na płomień (IEC 60332-2-2, UL 1581)
- Elastyczność montażu: prosty montaż dzięki zatrzaskowym złączom RJ45
- Odporny na oleje, płyny chłodnicze oraz wiele substancji chemicznych
- Doskonały do rozwiązań automatyki, budowy maszyn, instalacji przemysłowych oraz systemów monitoringu

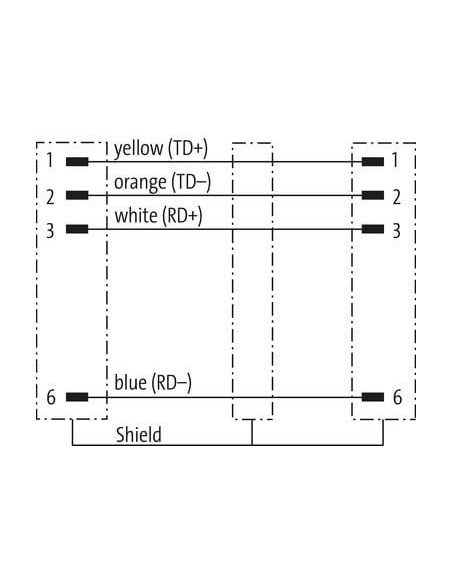

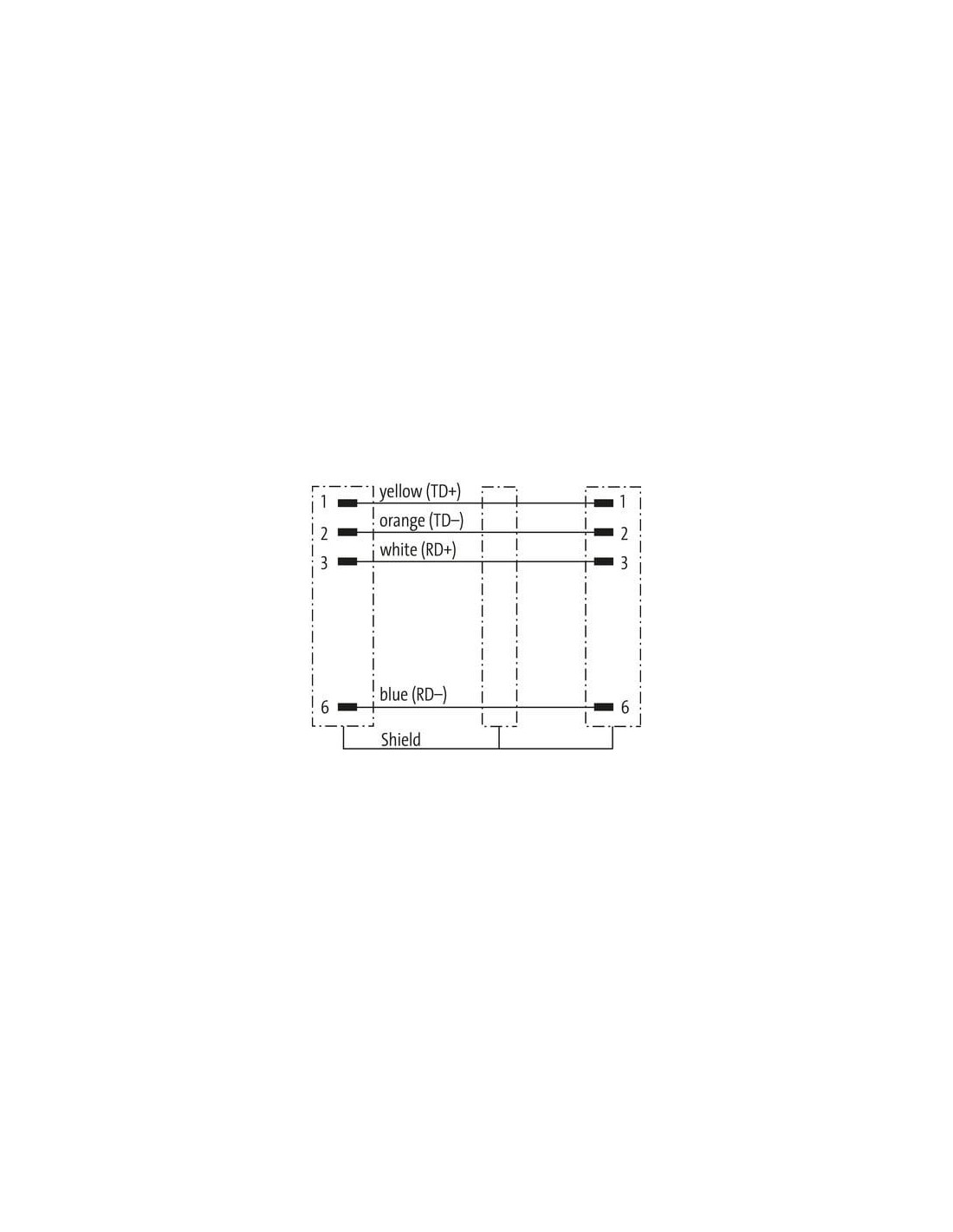

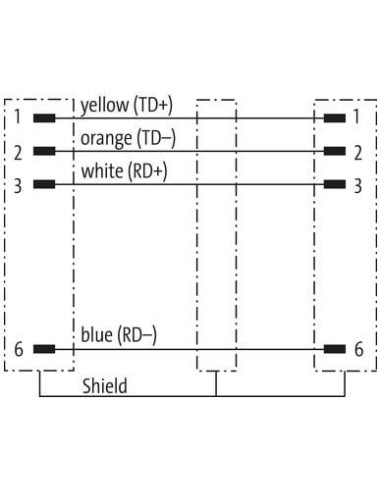

Budowa i schemat połączeń kabla Ethernet RJ45
Przewód czterożyłowy posiada kolorowe żyły i ekranowanie, co umożliwia szybkie zidentyfikowanie oraz poprawne wykonanie połączenia. Schemat połączeń oraz rysunki dostępne powyżej zapewniają łatwą integrację z istniejącymi systemami sieciowymi.
Precyzyjne oznaczenia oraz wysoka jakość wykonania zapewniają długotrwałą, stabilną i bezpieczną pracę sieci. Produkt zaprojektowany do intensywnej eksploatacji pozwala minimalizować straty sygnału i przeciwdziałać potencjalnym zakłóceniom elektromagnetycznym.
Cechy techniczne i trwałość – jakość w wymagających aplikacjach
Dzięki zastosowaniu wytrzymałych materiałów, takich jak TPE oraz PUR, a także dodatkowemu ekranowaniu i precyzyjnej obróbce, kabel Ethernet RJ45-RJ45 ekranowany CAT5 zapewnia wysoką niezawodność transmisji danych nawet w trudnych warunkach klimatycznych i mechanicznych. Produkt jest dostosowany zarówno do zastosowań stacjonarnych, jak i ruchomych (np. w robotyce, przemyśle maszynowym).
