Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5
Męski 90° – męski 90°
M12 – M12, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

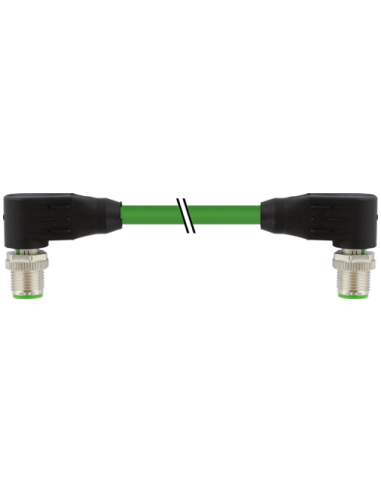

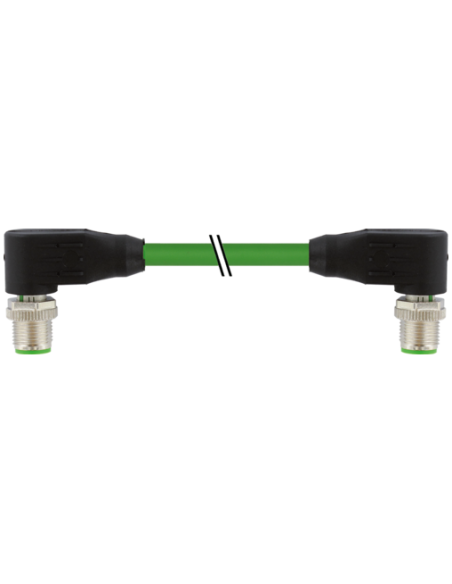

Kabel Ethernet M12 męski 90° / M12 męski 90° ekranowany – 2,5 m, kod: 7000-44561-7960250
Złącze M12 męskie 90°, ekranowane z obu stron oraz wysoka odporność na warunki przemysłowe – przewód dedykowany do zaawansowanych instalacji przemysłowych, sterujących i sieciowych, w których wymagana jest niezawodna i szybka transmisja danych.
Profesjonalny kabel Ethernet do zastosowań przemysłowych
Kabel o długości 2,5 m spełnia wymagania kategorii Ethernet CAT5 i umożliwia przesył danych z prędkością do 100 Mbit/s w technologii Full Duplex. Konstrukcja oparta na gniazdach M12 90° typu męskiego z kodowaniem D zapewnia kompatybilność ze standardami automatyki przemysłowej oraz utrzymanie wysokiej jakości sygnału nawet przy dużych odległościach transmisji.
- Podwójnie ekranowany przewód – ochrona przed zakłóceniami elektromagnetycznymi dzięki zastosowaniu oplotu miedzianego oraz folii i wypełnienia.
- Idealny do Ethernetu przemysłowego, systemów automatyki, robotyki oraz połączeń między modułami maszyn.
- Solidne złącza M12 – wysoka odporność mechaniczna, łatwość montażu (śrubowanie, system przeciwwstrząsowy).
- Stabilna transmisja w trudnych warunkach – pełna odporność na pył, wilgoć i agresywne media dzięki klasie ochrony IP65, IP66K, IP67.
Budowa kabla i odporność – gwarancja trwałości w aplikacjach przemysłowych
Kabel Ethernet M12 jest wykonany z wysokiej jakości materiałów, takich jak poliuretanowy płaszcz zewnętrzny (PUR), który zapewnia bardzo dobrą odporność na uszkodzenia mechaniczne, ścieranie, oleje i chemikalia.
- Klasa niepalności: IEC 60332-2-2; odporność na płomienie i oleje (DIN EN 60811-404).
- Tolerancja długości kabla jest bardzo wysoka (+/- 0,1 m dla 1-3 m).
- Oznaczenie żył: biały, żółty, niebieski, pomarańcz – łatwa identyfikacja podczas instalacji.
- Przewód bezhalogenowy, bezołowiowy, wolny od FCKW i kadmu – bezpieczny dla środowiska.
- Parametry mechaniczne: do 3 mln cykli gięcia i 1 mln cykli skręcania, promień zgięcia (stały): 5 x średnica zewnętrzna.
Zastosowania kabla Ethernet M12 męski 90° / M12 męski 90°
Kabel znajduje zastosowanie w aplikacjach wymagających wysokiej odporności oraz niezawodnej transmisji sygnałów Ethernet, m.in.:
- Systemy automatyki przemysłowej i linie produkcyjne
- Maszyny CNC, roboty przemysłowe
- Instalacje wymagające odporności na wstrząsy i wibracje
- Systemy monitoringu oraz infrastruktura sieciowa w trudnych warunkach
- Pojazdy specjalistyczne, hale magazynowe, budynku przemysłowe
Najważniejsze cechy techniczne kabla M12 Ethernet (kod: 7000-44561-7960250)
- Złącza: M12 męskie 90°, kodowanie D, 4-pinowe
- Ekranowanie: oplot miedziany (85%), dodatkowa folia i wypełniacz
- Długość: 2,5 m
- Stopień ochrony: IP65, IP66K, IP67 (przy połączeniu wtyków)
- Przewód: PUR, średnica zewnętrzna 6,7 mm, 4 x 22 AWG
- Temperatura pracy: od -40°C do 80°C (stały), od -30°C do 70°C (w ruchu)
- Standardy: DIN EN 61076-2-101, CAT5, ISO/IEC 11801
Dzięki wysokiej odporności, łatwości montażu oraz pewności transmisji, kabel Ethernet M12 to sprawdzony wybór do zastosowań, gdzie liczy się niezawodność nawet w trudnych warunkach przemysłowych.
