Męski prosty – męski prosty

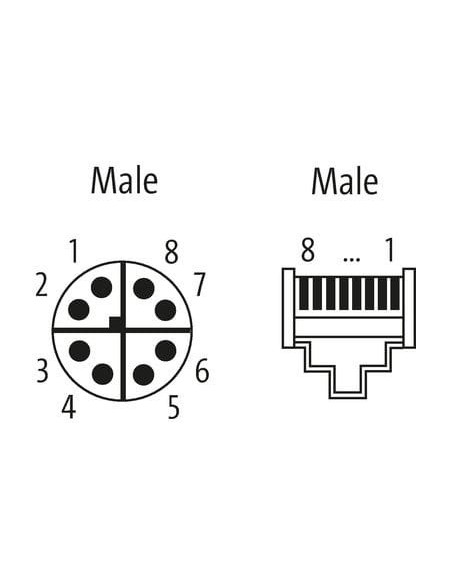

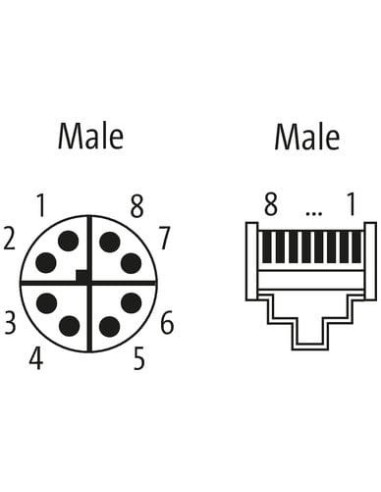

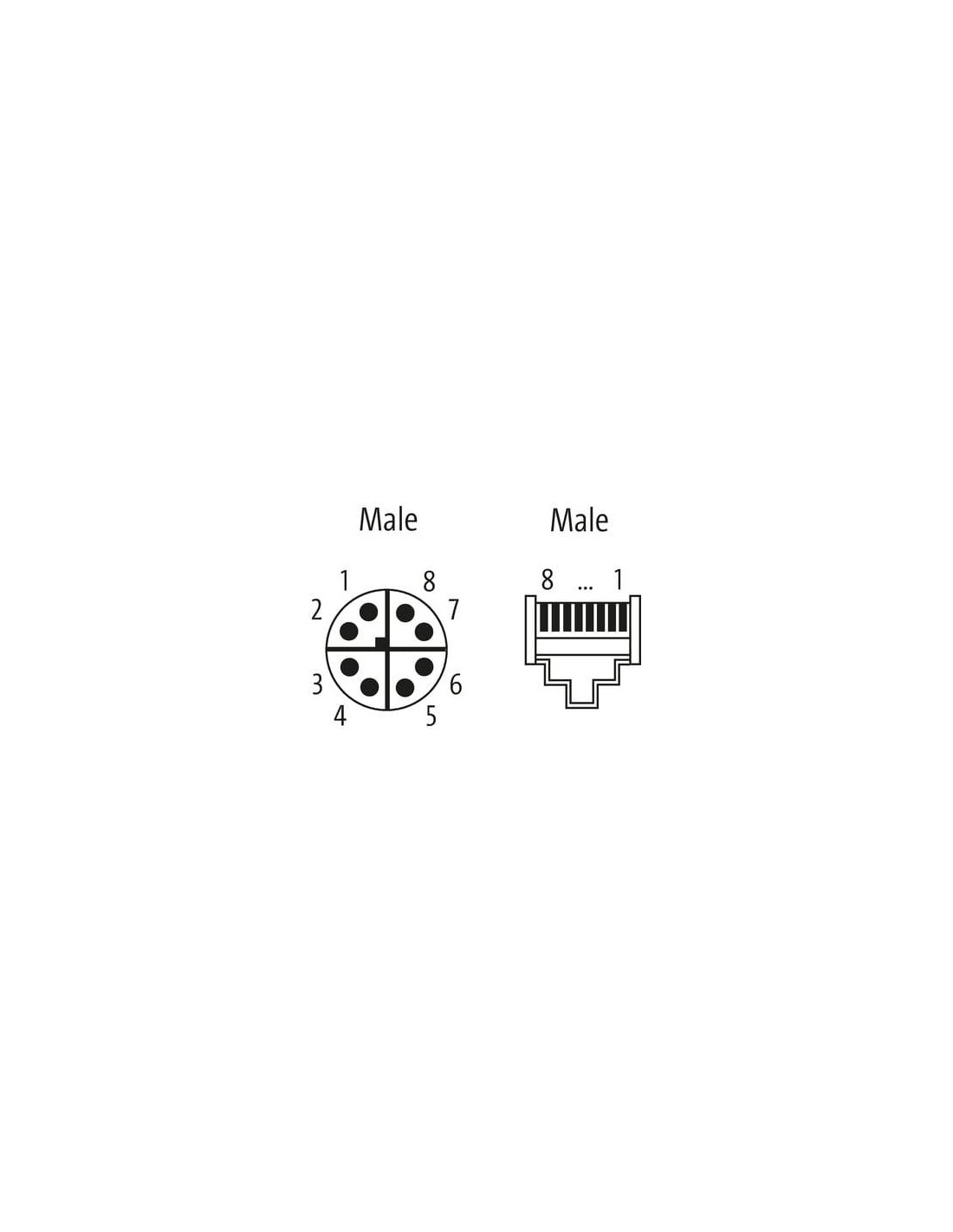

M12 – RJ45, 8-piny
Kodowanie X
ekranowany
Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT6A
Właściwości transmisyjne przy transmisji kanałowej do 50 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | kątowy |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-109 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

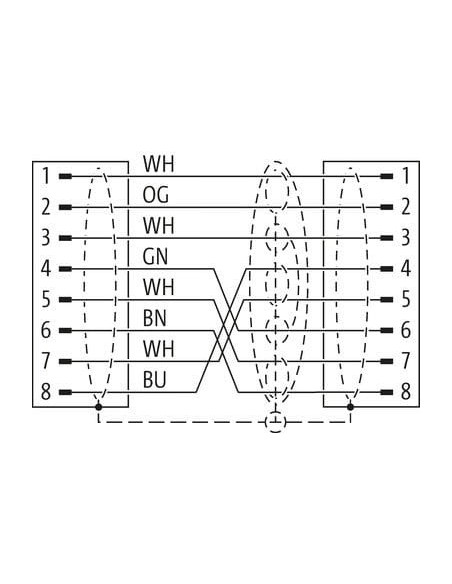

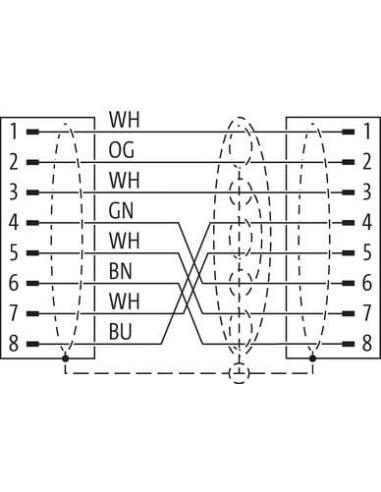

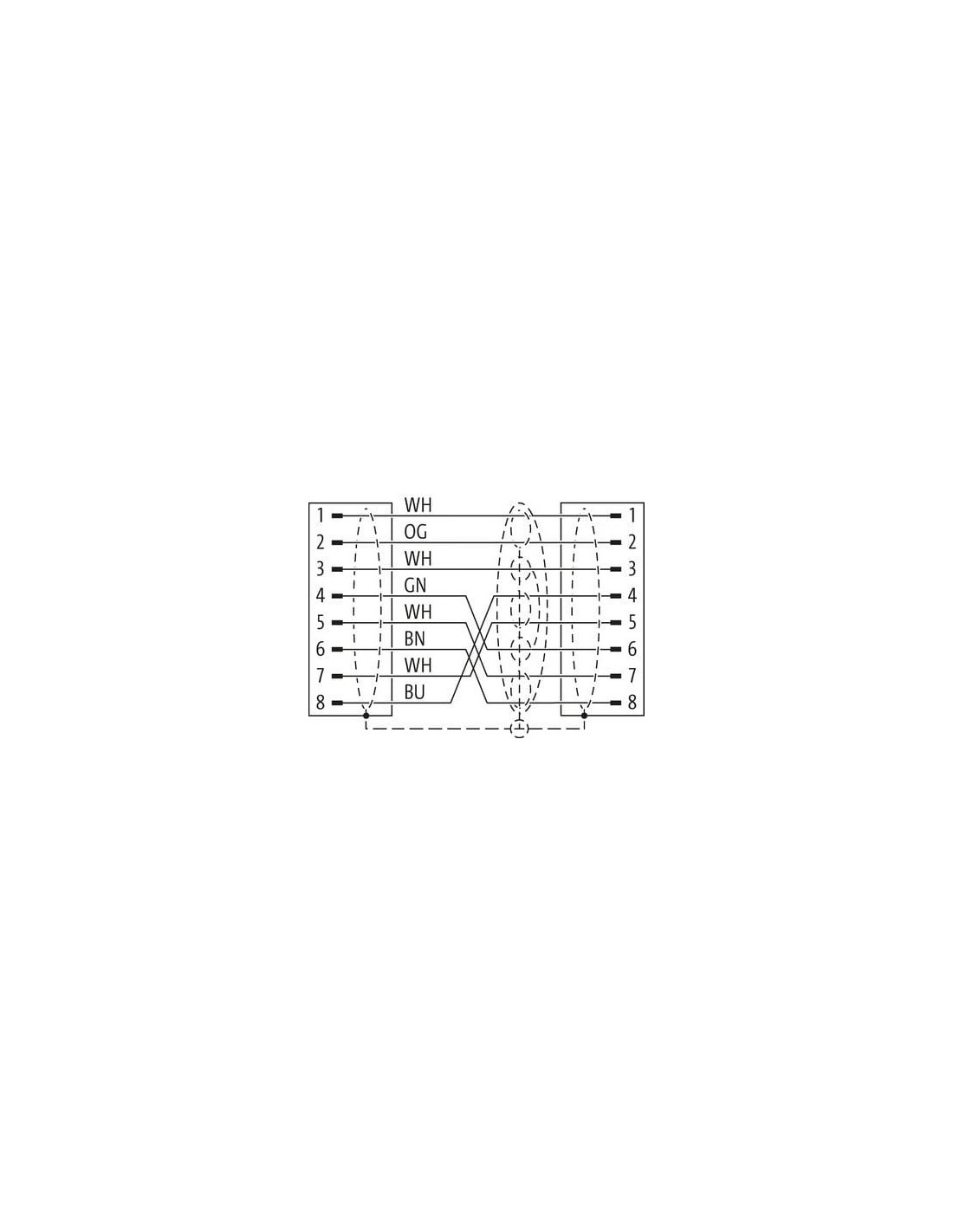

| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
General data | Cable
| Identyfikacja przewodu | 790 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 8 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 140 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 44000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze M12 kątowe X-kodowane do RJ45 prosty | Przewód Ethernet CAT6A Gigabit 3 m
Złącze męskie M12 X-kodowane 90° do złącza męskiego RJ45 0° to specjalistyczny przewód przemysłowy, który umożliwia niezawodną i szybką transmisję danych w sieciach Ethernet do 10 Gbit/s. Jego budowa oraz wysoka jakość wykonania sprawiają, że doskonale sprawdza się w wymagających środowiskach przemysłowych oraz aplikacjach automatyki.
Kabel Ethernet CAT6A z ekranowaniem zapewnia ochronę przed zakłóceniami elektromagnetycznymi, gwarantując stabilność przesyłu sygnału nawet w otoczeniu silnych źródeł zakłóceń. Długość przewodu wynosi 3 metry, co pozwala na swobodne łączenie urządzeń w panelach sterowniczych, szafach rozdzielczych, robotach przemysłowych oraz maszynach produkcyjnych.
Przewód M12 X-kodowany do RJ45 – zastosowania i możliwości
Połączenie M12-RJ45 jest idealnym rozwiązaniem do transmisji danych w sieciach przemysłowych, gdzie niezbędne są:
- Wysoka prędkość transmisji do 10 Gbit/s
- Niezawodność połączenia nawet w warunkach drgań i wibracji
- Odporność na oleje i chemikalia dzięki powłoce PUR
- Klasa ochrony IP67 po stronie M12, zapewniająca odporność na pył i wodę
- Pasywność bezhalogenowa oraz odporność na płomień
Typowe zastosowania obejmują wymianę danych w systemach automatyki przemysłowej, połączenia urządzeń peryferyjnych, integrację czujników i kamer przemysłowych, serwonapędów oraz sieci komunikacyjne w maszynach produkcyjnych.
Budowa i zalety przewodu M12 X-kodowanego – RJ45 prosty
Przemysłowe złącza M12 X-kodowane zostały zaprojektowane z myślą o chłodniach, szafach sterowniczych oraz miejscach o podwyższonym poziomie pylenia i wilgotności. Złącze M12 posiada kątowy (90°) korpus, co umożliwia łatwy montaż w trudno dostępnych miejscach, natomiast złącze RJ45 jest proste i kompatybilne z większością standardowych portów sieciowych.
- Wytrzymała obudowa z tworzywa PUR odporna na działanie olejów i środków chemicznych
- Stabilność pracy w szerokim zakresie temperatur: od -40°C do +80°C dla przewodu, od -25°C do +85°C dla złącza
- Zaawansowane ekranowanie: oplot miedziany, ocynowany z folią, skuteczna ochrona sygnału
- Bezpieczeństwo podłączenia: zabezpieczenie przeciwwstrząsowe, odpowiednia blokada oraz dławnica
- Spełnia wymagania UN/ECE R118 oraz posiada certyfikat cURus
Połączenie M12 X-kodowane do RJ45 – charakterystyka techniczna przewodu
Kabel wyposażony jest w osiem przewodów o identyfikacji kolorystycznej (biały/pomarańcz, biały/niebieski, biały/zielony, biały/brązowy, biały/niebieski), skręcone w cztery pary, co umożliwia wydajną transmisję sygnału oraz zapewnia pełną kompatybilność z przemysłowymi protokołami Ethernet (klasa EA wg ISO/IEC 11801:2002, EN 50173-1).
Kluczowe parametry techniczne:
- Przewód ekranowany, minimalizujący straty i zakłócenia
- Przekrój przewodów: 26 AWG
- Kabel odporny na zginanie (min. promień: 8x średnica dla położenia stałego, 10x dla ruchomego)
- Zabezpieczenie IP67 (M12) oraz IP20 (RJ45)
Przewód Ethernet M12 X-kodowany 90° do RJ45 prosty – gdzie stosować?
Idealny do:
- Automatyki przemysłowej i instalacji sieciowych w halach produkcyjnych
- Szaf sterowniczych w liniach produkcyjnych
- Transmisji sygnałów w systemach monitoringu
- Łączenia urządzeń w aplikacjach wymagających wysokiej odporności środowiskowej
Produkt gwarantuje
niezawodność połączenia Ethernet w miejscach, gdzie standardowe kable mogą być narażone na uszkodzenia mechaniczne lub zakłócenia elektromagnetyczne.
