Ethernet CAT6A
Męski prosty – męski prosty

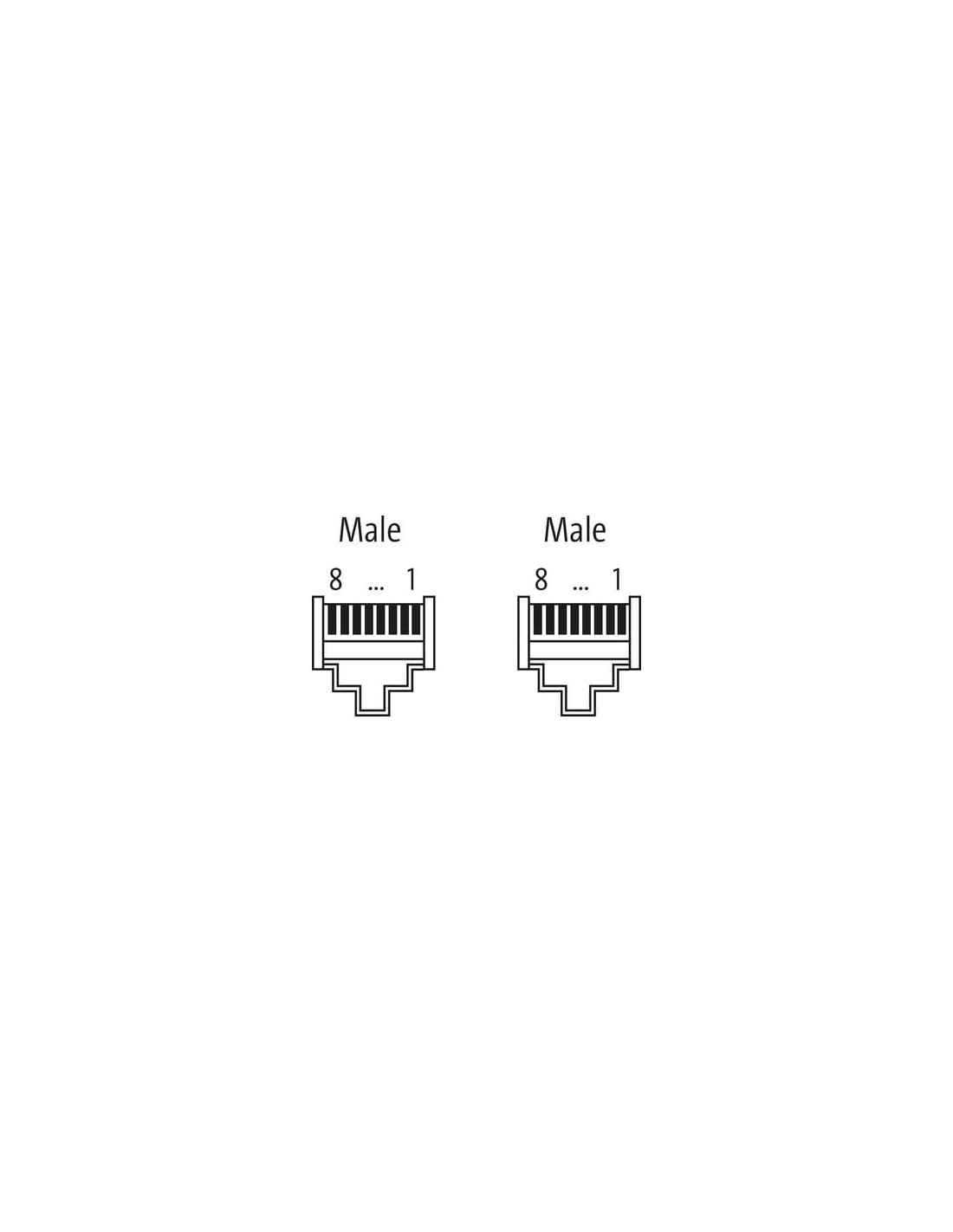

RJ45 – RJ45, 8-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 25 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6A |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
General data | Cable
| Identyfikacja przewodu | 478 |
| Kolor izolacji | zielony |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 8 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | 0 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
Konektor RJ45 męski prosty – Przewód sieciowy CAT6A Gigabit do zastosowań przemysłowych
Konektor RJ45 męski prosty to niezawodne rozwiązanie do przesyłu danych w sieciach Ethernet, zgodne ze standardem CAT6A. Przewód o długości 10 metrów umożliwia uzyskanie maksymalnej przepustowości do 10 Gbit/s przy pełnym ekranowaniu, co zapewnia wysoką wydajność transmisji oraz ochronę przed zakłóceniami elektromagnetycznymi.
Zastosowania konektora RJ45 – Przemysł, automatyka i IT
Ze względu na swoje właściwości, przewód RJ45 męski – męski doskonale sprawdzi się w środowiskach przemysłowych i automatyce, sieciach komputerowych, centrach danych, a także w instalacjach wewnętrznych, gdzie istotna jest niezawodność i stabilność połączenia. Produkt dedykowany jest do montażu w szafach sterowniczych, systemach monitoringu, serwerowniach oraz wszędzie tam, gdzie kluczowa jest szybka i bezpieczna komunikacja urządzeń.
Zalety przewodu sieciowego RJ45 CAT6A
- Odporność na zakłócenia elektromagnetyczne dzięki solidnemu ekranowaniu i zastosowaniu nieprzerwanej skrętki miedzianej.
- Trwała i elastyczna powłoka zewnętrzna – kabel wykonany z FRNC i PUR wykazuje podwyższoną odporność na ścieranie, oleje oraz działanie substancji chemicznych.
- Bezpieczny montaż – zastosowanie blokady zatrzaskowej znacząco ułatwia i stabilizuje podłączenie.
- Szeroki zakres temperatur pracy od -25°C do +85°C (konektor) oraz od -20°C do +60°C (kabel stały), co pozwala na użytkowanie w trudnych warunkach przemysłowych.
- Wysoka jakość transmisji – do 10 Gbit/s gwarantuje obsługę aplikacji wymagających dużej przepustowości.
- Odpowiednio dobrany promień gięcia oraz elastyczność mechaniczna wpływają na długą żywotność przewodu, nawet przy częstym użytkowaniu.
Budowa i materiały – Wytrzymałość i funkcjonalność
Obudowa konektora wykonana jest z tworzywa PUR o wysokiej odporności chemicznej oraz termicznej. Przewód wyposażono w 8-żyłową skrętkę miedzianą, ekranowaną oplotem z gołej miedzi, co zapewnia efektywną ochronę sygnału. Izolacja oraz płaszcz przewodu wykonane są z materiału FRNC, który jest odporny na działanie ognia (spełnia normy IEC 60332-2-2 oraz UL 1581 FT2).
Typowe zastosowania i możliwości wykorzystania przewodu RJ45 CAT6A
- Połączenia urządzeń sieciowych (komputery, routery, switche, serwery).
- Integracja systemów automatyki przemysłowej, sterowników PLC, paneli operatorskich.
- Systemy monitoringu IP oraz instalacje CCTV.
- Połączenia w szafach sterowniczych oraz elektrycznych.
- Szybka transmisja danych w środowiskach biurowych i przemysłowych.
Bezpieczeństwo i trwałość – Praca w wymagających warunkach
Stopień ochrony IP20 zapewnia bezpieczeństwo połączenia podczas montażu wewnętrznego, natomiast zastosowanie materiałów wysokiej klasy umożliwia użytkowanie przewodu w miejscach narażonych na kontakt z olejami, chemikaliami czy ścieraniem. Zaleca się zabezpieczenie przewodu przed mechanicznymi uszkodzeniami oraz przestrzeganie minimalnych promieni gięcia.
Konektor RJ45 7000-74711-4781000 – Wydajność, trwałość i szerokie spektrum zastosowań
Konektor RJ45 męski, prosty (kod produktu: 7000-74711-4781000) to niezastąpione rozwiązanie do budowy i modernizacji instalacji sieciowych wymagających wysokiej wydajności oraz trwałości komponentów. Przewód umożliwia pewne i stabilne połączenia w różnorodnych aplikacjach przemysłowych, biurowych i teleinformatycznych.
