Męski prosty – żeński proste
M12 – M12, 4-piny
Kodowanie B
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał | PUR |

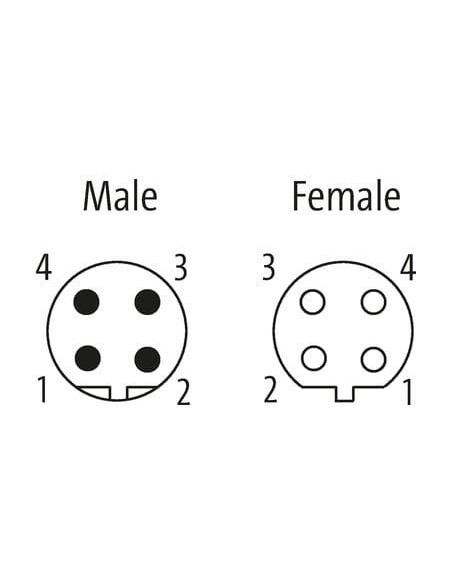

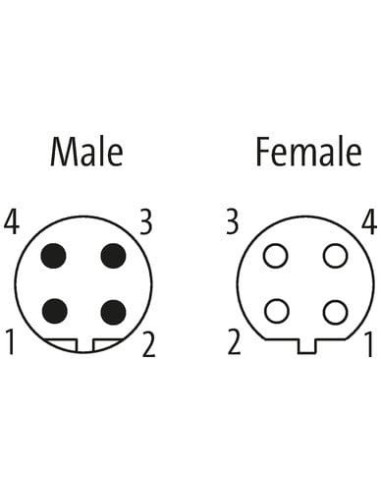

| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

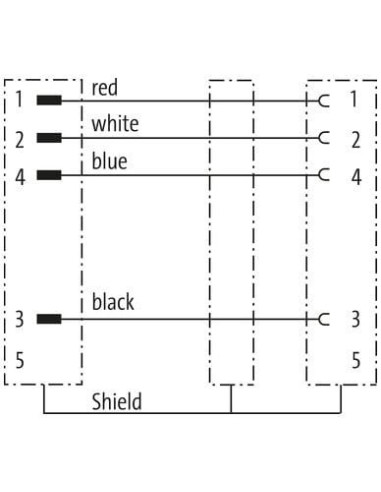

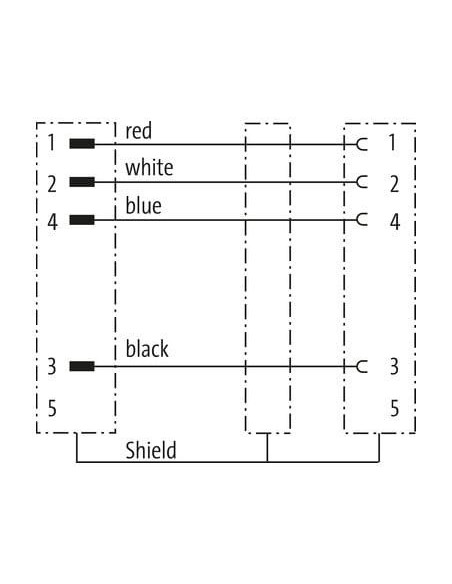

| wire arrangement | (biały, niebieski), (czarny, czerwony) |
General data | Cable
| Identyfikacja przewodu | 803 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| Drain wire (cross-section) | 22 AWG |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
Mechanical data | Cable
| Cable weigth | 63,12 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Drain wire (cross-section) | 22 AWG |
| Material wire insulation (Data) | PE |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 24 AWG |
| Conductor crosssection wire (Data) | 24 AWG |
| Material conductor wire (Data) | Skrętka miedziana, ocynowana |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,5 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 19 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyły (dane) | 3 A |
| Current carrying capacity min. wire (Power) | 6 A |
| Characteristic impedance | 120 Ω ± 10 % @ 1 MHz |
| Electrical resistance coating wire (Power) | 54 Ω/km @20 °C |
| Electrical resistance coating wire (Data) | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 40000 pF/km |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Konektor M12 męski – M12 żeński ekranowany 4-piny PUR 2,5 m | Kod: 7000-44032-8030250
Konektor M12 męski prosty – M12 żeński prosty o długości 2,5 m to wysokiej jakości, ekranowany przewód połączeniowy przystosowany do przemysłowych standardów transmisji sygnałów oraz zasilania. Dzięki precyzyjnemu wykonaniu i zastosowaniu trwałych materiałów komponent ten doskonale sprawdza się w trudnych warunkach przemysłowych.
Najważniejsze cechy i zalety złącza M12 ekranowanego
- Przemysłowy standard M12 – pełna zgodność z normą DIN EN 61076-2-101, stosowaną w automatyce przemysłowej.
- Ekranowanie przewodu – ochrona przed zakłóceniami elektromagnetycznymi gwarantuje stabilność transmisji sygnałów oraz bezpieczeństwo przesyłanych danych.
- Obudowa z tworzywa sztucznego PUR – zapewnia wysoką odporność chemiczną, na oleje oraz uszkodzenia mechaniczne.
- Stopień ochrony IP67 – szczelność przy połączeniu (włożonym, przykręconym) umożliwia pracę w środowisku zapylonym i wilgotnym.
- 4 piny, kodowanie B – przewód hybrydowy, dedykowany do jednoczesnego przesyłania danych oraz zasilania urządzeń automatyki.
- Oplot miedziany, ocynowany (ekranowanie kabla) – chroni przed szumami i zakłóceniami, co jest ważne w aplikacjach przemysłowych.
- Dodatkowa opaska kodująca – zabezpieczenie przed przypadkowym rozłączeniem oraz błędnym podłączeniem.
- Kabel fioletowy PUR – wytrzymały, elastyczny i wolny od halogenów, o wysokiej odporności na uszkodzenia oraz czynniki chemiczne.
Typowe zastosowania przewodu M12 M12 ekranowanego
Kabel M12 – M12 z ekranowaniem znajduje szerokie zastosowanie w instalacjach przemysłowych wymagających niezawodnego przesyłu sygnałów i zasilania. Wykorzystywany jest m.in. w:
- Automatyce przemysłowej – do połączeń czujników, elementów wykonawczych, modułów IO, siłowników oraz systemów sterowania maszyn.
- Sterowaniu maszyn i urządzeń – gwarantuje odporność na zakłócenia oraz trwałość połączeń, nawet w intensywnie eksploatowanych liniach produkcyjnych.
- Przemysłowych sieciach komunikacyjnych – szczególnie w systemach Ethernet przemysłowy, Profibus czy CANopen (w zależności od kodowania B).
- Technologii transportowej i robotyce – do zastosowań ruchomych dzięki wysokiej wytrzymałości, odporności na wielokrotne zginanie (cykle C-track do 1 miliona).
- Aplikacjach z wymaganiami dotyczącymi szczelności – dzięki klasie IP67 idealny do środowisk wilgotnych, zapylonych i zaolejonych.
Konektor M12 – konstrukcja i bezpieczeństwo zastosowania
Konektor M12 4-piny ekranowany wyposażony jest w niezawodny system gwintowania (M12x1) oraz blokadę wykonaną z niklowanego odlewu cynkowego, co przekłada się na pewność montażu i odporność na drgania (zabezpieczenie przeciwwstrząsowe). Dostępność różnych długości przewodów oraz pełna dokumentacja techniczna pozwala na elastyczne wykorzystanie w wielu aplikacjach automatyki i robotyki.
Precyzyjne połączenia elektryczne i mechaniczne
- Napięcie robocze do 60 V (standard) i 30 V (UL).
- Prąd roboczy do 4 A na styk.
- Znamionowy pik napięciowy 1,5 kV.
- Kompatybilność z systemami wymagającymi transmisji danych i zasilania.
Budowa przewodu i bezpieczeństwo użytkowania
Przewód hybrydowy (2-parowy, ekranowany), izolowany wysokiej klasy tworzywem PE, zapewnia dużą elastyczność oraz wytrzymałość mechaniczną. Dodatkowe uwagi montażowe, takie jak zalecenie ochrony przed nadmiernym zginaniem oraz mechaniczne zabezpieczenie przewodu, zwiększają żywotność całego połączenia.
Dzięki tym zaletom, konektor M12 męski – żeński (kod 7000-44032-8030250) to sprawdzone i uniwersalne rozwiązanie dla wszystkich aplikacji wymagających niezawodnych, trwałych i odpornych połączeń instalacyjnych.
